کوپلینگ قطعهای ایست بسیار حیاتی که وظیفه انتقال گشتاور و توان بین دو محور شفت را بر عهده دارد. اگر این قطعه بهدرستی انتخاب، نصب یا نگهداری نشود، میتواند باعث افزایش لرزش، شکست شفت، خرابی بلبرینگ، آسیب به گیربکس، افزایش مصرف انرژی و توقف ناگهانی تجهیزات شود.انتخاب کوپلینگ به عواملی مانند گشتاور، سرعت دوران، قطر شفت، نوع بار، میزان ناهممحوری و شرایط کاری ماشین بستگی دارد.
به همین دلیل، مهندسان نگهداری و تعمیرات، طراحان ماشینآلات، سازندگان تجهیزات صنعتی و مدیران فنی، انتخاب صحیح کوپلینگ را بخشی از طراحی سیستم انتقال قدرت میدانند، نه صرفاً انتخاب یک قطعه مصرفی.
در بسیاری از کارخانهها، توقف خط تولید به دلیل خرابی تجهیزات انتقال قدرت اتفاق میافتد؛ اما در بخش قابل توجهی از این خرابیها، عامل اصلی نه موتور است، نه گیربکس و نه یاتاقان، بلکه کوپلینگ صنعتی است.
در این راهنمای جامع، با دیدگاهی مهندسی و کاربردی به تمامی جنبههای کوپلینگ صنعتی میپردازیم؛ از اصول عملکرد و انواع کوپلینگ صنعتی مختلف گرفته تا معیارهای انتخاب، استانداردها، تحلیل خرابی، روشهای نگهداری، نکات خرید و ارتباط آن با سایر اجزای سیستم انتقال قدرت.
اگر زمان کمی دارید، این بخش مهمترین نکات را در چند دقیقه به شما منتقل میکند:
کوپلینگ صنعتی (Industrial Coupling) یکی از مهمترین اجزای سیستم انتقال قدرت است که دو محور دوار را به یکدیگر متصل میکند تا توان، گشتاور و حرکت دورانی از یک تجهیز به تجهیز دیگر منتقل شود. این دو تجهیز میتوانند موتور الکتریکی، گیربکس، پمپ، کمپرسور، فن، بلوئر، میکسر، نوار نقاله یا هر ماشین دوار دیگری باشند.
در نگاه اول، کوپلینگ قطعهای ساده به نظر میرسد؛ اما در واقع نقش آن بسیار فراتر از اتصال دو شفت است. یک کوپلینگ مناسب علاوه بر انتقال گشتاور، میتواند ارتعاشات را جذب کند، ضربههای ناشی از راهاندازی یا توقف ناگهانی را کاهش دهد، ناهمراستایی بین دو محور را جبران کند و از انتقال تنشهای مخرب به موتور و گیربکس جلوگیری نماید.
به همین دلیل، مهندسان طراحی ماشینآلات، کوپلینگ را بخشی از سیستم حفاظتی تجهیزات در نظر میگیرند، نه صرفاً یک اتصال مکانیکی.
فرض کنید یک موتور الکتریکی با سرعت ۱۵۰۰ دور بر دقیقه به یک گیربکس صنعتی متصل شده است. اگر این اتصال بهصورت مستقیم و بدون در نظر گرفتن لرزش، انحراف یا تغییرات بار انجام شود، کوچکترین خطای هممحوری میتواند باعث ایجاد نیروهای اضافی روی بلبرینگها، افزایش دمای یاتاقانها، سایش شفت و در نهایت شکست قطعات شود. کوپلینگ مناسب این نیروها را کنترل کرده و از آسیب به سایر اجزای سیستم جلوگیری میکند.
در بسیاری از خطوط تولید، هزینه تعویض یک کوپلینگ بسیار ناچیز است، اما خرابی ناشی از انتخاب اشتباه آن میتواند باعث توقف چندین ساعته یا حتی چندین روزه خط تولید شود. به همین دلیل، انتخاب صحیح کوپلینگ هم از دیدگاه فنی و هم از دیدگاه اقتصادی اهمیت بالایی دارد.
کوپلینگها بسته به نوع طراحی، میتوانند عملکردهای متفاوتی داشته باشند. برخی فقط انتقال قدرت را انجام میدهند، برخی قابلیت جذب ضربه دارند، برخی برای سرعتهای بسیار بالا طراحی شدهاند و برخی دیگر میتوانند چندین میلیمتر ناهمراستایی محوری، شعاعی یا زاویهای را بدون ایجاد تنش اضافی جبران کنند.
در یک سیستم انتقال قدرت استاندارد، مسیر انتقال انرژی معمولاً به این صورت است:
موتور → کوپلینگ → گیربکس → شفت خروجی → تجهیز مصرفکننده
در این زنجیره، اگر کوپلینگ بهدرستی انتخاب شده باشد، انتقال توان با کمترین میزان اتلاف انرژی، کمترین لرزش و بیشترین طول عمر تجهیزات انجام خواهد شد.
این زنجیره میتواند شامل هر مصرف کننده انرژی باشد ، همانند پمپ ها و بلوور ها که در صنایع خصوصا در صنایع نفت و گاز و پتروشیمی و فولاد و فلزات رنگی یا حتی صنایع غذایی سهم زیادی در زنجیره خط تولید دارند .
یکی از باورهای اشتباه در بسیاری از واحدهای صنعتی این است که تمام کوپلینگها عملکرد یکسانی دارند و فقط اندازه آنها متفاوت است. در حالی که تفاوت بین یک کوپلینگ انعطافپذیر، دندهای، دیسکی، تایری یا فکی میتواند تأثیر قابلتوجهی بر عملکرد کل سیستم داشته باشد. هر کدام برای شرایط کاری مشخصی طراحی شدهاند و انتخاب نادرست آنها میتواند حتی در صورت کیفیت بالای قطعه، منجر به خرابی زودهنگام شود.
به همین دلیل، اولین سؤال در انتخاب کوپلینگ این نیست که «چه سایزی نیاز داریم؟» بلکه این است که:
پاسخ به این سؤالات، نوع کوپلینگ مناسب را مشخص میکند و از بسیاری از خرابیهای آینده جلوگیری خواهد کرد.
مهندسی، طراحی، انتخاب، ساخت کوپلینگ صنعتی بر اساس گشتاور، دور، شفت و شرایط کار با ماتسوکو
یکی از مهمترین ویژگیهای یک کوپلینگ صنعتی مناسب، توانایی آن در محافظت از کل سیستم انتقال قدرت است. بسیاری از افراد تصور میکنند وظیفه کوپلینگ تنها انتقال گشتاور است، در حالی که یک انتخاب صحیح میتواند هزینههای تعمیرات را به میزان قابل توجهی کاهش دهد و عمر مفید موتور، گیربکس، بلبرینگ و شفت را افزایش دهد.
زمانی که یک موتور الکتریکی روشن میشود، گشتاور راهاندازی معمولاً از گشتاور نامی بیشتر است. اگر این ضربه مستقیماً به گیربکس یا تجهیز مصرفکننده منتقل شود، تنشهای شدیدی در سیستم ایجاد خواهد شد. کوپلینگ مناسب این انرژی را جذب کرده و از انتقال ناگهانی آن جلوگیری میکند.
همین موضوع هنگام توقف ناگهانی تجهیزات نیز اتفاق میافتد. در بسیاری از صنایع مانند فولاد، سیمان، معادن و صنایع پتروشیمی، بارهای ضربهای بخش جداییناپذیر فرآیند تولید هستند و انتخاب کوپلینگ صنعتی نامناسب میتواند باعث شکست مکرر قطعات مکانیکی شود.
از دیدگاه مهندسی، کوپلینگها چهار وظیفه اصلی را بر عهده دارند:
هرچه شرایط کاری سختتر باشد، اهمیت این چهار وظیفه بیشتر خواهد شد.
یکی دیگر از نکات مهم، جبران ناهمراستایی است. در عمل تقریباً هیچ دو شفتی کاملاً هممحور نیستند. حتی اگر در زمان نصب تنظیمات با دقت بالا انجام شود، عواملی مانند نشست فونداسیون، تغییرات دمایی، انبساط حرارتی، بارگذاری، ارتعاش و استهلاک تدریجاً باعث ایجاد انحراف بین دو محور خواهند شد.
این ناهمراستایی معمولاً در سه گروه طبقهبندی میشود:
ناهمراستایی شعاعی (Parallel Misalignment)
در این حالت دو محور موازی هستند اما مرکز آنها بر یک خط قرار ندارد. این نوع خطا یکی از رایجترین مشکلات در موتور و پمپهای صنعتی است.
ناهمراستایی زاویهای (Angular Misalignment)
دو محور با یک زاویه نسبت به یکدیگر قرار گرفتهاند. در صورت استفاده از کوپلینگ نامناسب، این وضعیت باعث افزایش بار روی یاتاقانها خواهد شد.
ناهمراستایی محوری (Axial Misalignment)
در برخی تجهیزات، فاصله دو محور در حین کار تغییر میکند. انبساط حرارتی در خطوط انتقال سیالات داغ یکی از مهمترین دلایل این نوع جابهجایی است.
تمام کوپلینگها توانایی جبران هر سه نوع ناهمراستایی را ندارند و این موضوع یکی از مهمترین معیارهای انتخاب آنها است.
علاوه بر ناهمراستایی، ارتعاش نیز نقش مهمی در انتخاب کوپلینگ دارد. هر سیستم دوار دارای فرکانس طبیعی، ارتعاش و نوسان است. اگر این ارتعاشات مستقیماً بین موتور و تجهیز منتقل شوند، علاوه بر کاهش راندمان، احتمال ترکخوردگی شفت، خرابی بلبرینگ و شکست چرخدندهها افزایش مییابد.
کوپلینگهای انعطافپذیر با استفاده از المانهای لاستیکی، پلییورتان، دیسکهای فلزی یا فنرهای خاص، بخشی از این ارتعاشات را جذب کرده و از انتشار آنها جلوگیری میکنند. به همین دلیل در بسیاری از ماشینآلات مدرن، انتخاب نوع کوپلینگ صنعتی بخشی از طراحی سیستم کنترل ارتعاش محسوب میشود.
در کنار این موارد، شرایط محیطی نیز باید بررسی شود. کوپلینگی که در یک کارخانه سیمان عملکرد مناسبی دارد، ممکن است برای صنایع غذایی یا دارویی کاملاً نامناسب باشد. وجود گردوغبار، رطوبت، مواد خورنده، بخار، دمای بالا یا نیاز به شستشوی مداوم، مستقیماً بر انتخاب جنس و طراحی کوپلینگ صنعتی تأثیر میگذارد.
به همین دلیل، انتخاب کوپلینگ تنها بر اساس قطر شفت یا مقدار گشتاور کافی نیست. یک انتخاب مهندسی باید همزمان تمامی شرایط کاری، محیطی و اقتصادی را در نظر بگیرد تا سیستم انتقال قدرت با حداکثر راندمان و حداقل هزینه نگهداری کار کند.

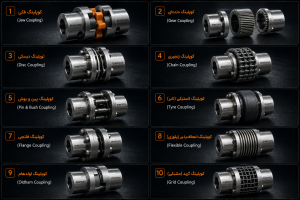

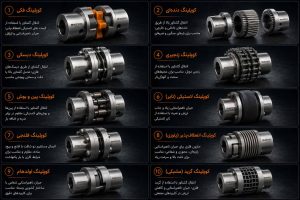

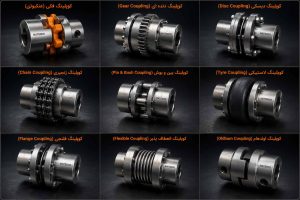

امروزه دهها نوع کوپلینگ صنعتی در صنایع مختلف مورد استفاده قرار میگیرد، اما از دیدگاه مهندسی میتوان آنها را به دو گروه اصلی تقسیم کرد:
انتخاب بین این دو گروه به عواملی مانند میزان گشتاور، سرعت دوران، ناهمراستایی، شرایط محیطی، نوع بار و حساسیت تجهیزات بستگی دارد.
کوپلینگ صلب سادهترین نوع کوپلینگ است. در این مدل، دو محور تقریباً بهصورت یکپارچه به یکدیگر متصل میشوند و هیچ انعطافی برای جبران خطاهای نصب وجود ندارد.
به همین دلیل، استفاده از این کوپلینگ تنها زمانی توصیه میشود که هممحوری دو شفت تقریباً ایدهآل باشد.
مزایا
محدودیتها
کاربردها
یکی از پرکاربردترین کوپلینگهای صنعتی، کوپلینگ فکی است. این نوع از دو توپی فلزی و یک قطعه الاستومری (Spider) تشکیل شده است.
وجود قطعه الاستومری باعث جذب ارتعاش، کاهش ضربه و جبران مقدار مشخصی از ناهمراستایی میشود.
به همین دلیل، در بسیاری از ماشینآلات عمومی اولین انتخاب مهندسان است.
مزایا
کاربردها
این نوع کوپلینگ برای انتقال گشتاورهای بسیار بالا طراحی شده است.
درون آن دندانههای داخلی و خارجی با یکدیگر درگیر میشوند و علاوه بر انتقال توان، مقدار مشخصی ناهمراستایی را نیز جبران میکنند.
در صنایع سنگین، یکی از رایجترین گزینهها محسوب میشود.
مزایا
محدودیتها
کاربردها
در این نوع کوپلینگ، انتقال گشتاور از طریق دیسکهای فولادی انعطافپذیر انجام میشود.
هیچ تماس لغزشی بین قطعات وجود ندارد و به همین دلیل نیازی به روانکاری نیست.
این ویژگی باعث شده است که کوپلینگ دیسکی در تجهیزات با سرعت بالا و دقت زیاد کاربرد فراوانی داشته باشد.
مزایا
کاربردها
در این مدل، انتقال گشتاور توسط یک حلقه لاستیکی انجام میشود.
این ساختار باعث جذب بسیار مناسب ضربه و ارتعاش میشود.
در تجهیزاتی که بارهای متغیر و شوکهای لحظهای وجود دارد، عملکرد بسیار خوبی دارد.
مزایا
کاربردها
این کوپلینگ از دو چرخزنجیر و یک زنجیر غلتکی تشکیل شده است.
اگرچه طراحی سادهای دارد، اما توان انتقال گشتاور نسبتاً بالایی ارائه میدهد.
مزایا
محدودیتها
در این مدل، انتقال توان از طریق سیال انجام میشود.
به همین دلیل هنگام راهاندازی، ضربه اولیه تقریباً حذف میشود.
در تجهیزاتی با اینرسی بالا، این ویژگی اهمیت زیادی دارد.
کاربردها
در این نوع، انتقال گشتاور بدون تماس مکانیکی انجام میشود.
میدان مغناطیسی وظیفه انتقال توان را بر عهده دارد.
این طراحی برای محیطهایی که نباید هیچ نشتی وجود داشته باشد، ایدهآل است.
کاربردها
همانطور که مشاهده میشود، هیچ کوپلینگی بهترین انتخاب برای تمام کاربردها نیست. هر طراحی برای شرایط عملیاتی خاصی توسعه یافته است و انتخاب صحیح آن نیازمند بررسی همزمان گشتاور، سرعت، نوع بار، میزان ناهمراستایی، شرایط محیطی، فضای نصب و الزامات تعمیر و نگهداری است.
در بخش بعدی، وارد مهمترین قسمت این راهنما خواهیم شد؛ راهنمای مهندسی انتخاب کوپلینگ صنعتی که بهصورت مرحلهبهمرحله نشان میدهد چگونه مناسبترین کوپلینگ را برای هر سیستم انتقال قدرت انتخاب کنیم.
| نوع کوپلینگ | گشتاور | انعطاف | جبران ناهممحوری | کاربرد |
|---|---|---|---|---|
| دندهای | خیلی زیاد | متوسط | بالا | فولاد، معدن |
| دیسکی | زیاد | متوسط | بالا | توربین، پمپ |
| فکی | متوسط | زیاد | متوسط | موتور و پمپ |
| زنجیری | زیاد | متوسط | متوسط | نوار نقاله |
| FCL | متوسط | زیاد | متوسط | موتور/گیربکس |
| HRC | متوسط تا زیاد | زیاد | متوسط | تجهیزات صنعتی |
انتخاب کوپلینگ تنها بر اساس قطر شفت یا اندازه ظاهری، یکی از رایجترین اشتباهات در طراحی و نگهداری تجهیزات صنعتی است. در بسیاری از خرابیهایی که در موتور، گیربکس، بلبرینگ یا پمپ مشاهده میشود، ریشه مشکل به انتخاب نادرست کوپلینگ بازمیگردد.
یک انتخاب صحیح باید بر اساس مجموعهای از پارامترهای فنی انجام شود تا سیستم انتقال قدرت در طول سالها با حداکثر راندمان و حداقل هزینه نگهداری کار کند.
اولین پارامتری که باید بررسی شود، گشتاور واقعی سیستم است. بسیاری از مهندسان تنها به توان موتور توجه میکنند، در حالی که آنچه کوپلینگ باید تحمل کند، گشتاور خروجی است. علاوه بر گشتاور نامی، باید شرایط راهاندازی، اضافهبارهای لحظهای و شوکهای ناشی از فرآیند نیز در نظر گرفته شوند.
در تجهیزات سنگین مانند سنگشکنها، آسیابها، نوار نقالههای معدنی و میکسرهای صنعتی، گشتاور لحظهای ممکن است چندین برابر مقدار نامی باشد. در چنین شرایطی، انتخاب کوپلینگ صرفاً بر اساس توان موتور میتواند به شکست سریع قطعات منجر شود.
عامل مهم بعدی، سرعت دوران است. هر کوپلینگ دارای حداکثر سرعت مجاز است و استفاده از آن در سرعتهای بالاتر میتواند باعث افزایش ارتعاش، عدم تعادل دینامیکی و حتی تخریب کامل مجموعه شود.
در تجهیزاتی مانند توربینها، کمپرسورهای سانتریفیوژ و ماشینهای دوار با سرعت بالا، بالانس دینامیکی کوپلینگ اهمیت بسیار زیادی پیدا میکند و کوچکترین عدم تعادل میتواند خسارتهای سنگینی ایجاد کند.
سومین عامل، نوع بار است. همه ماشینآلات بار یکنواخت ندارند.
به طور کلی بارها به سه گروه تقسیم میشوند:
برای مثال، یک فن سانتریفیوژ معمولاً بار یکنواختی ایجاد میکند، اما یک سنگشکن فکی یا آسیاب گلولهای دائماً تحت بارهای ضربهای قرار دارد. در چنین تجهیزاتی، کوپلینگ باید علاوه بر انتقال گشتاور، توانایی جذب انرژی ناشی از شوک را نیز داشته باشد.
موضوع بسیار مهم دیگر، ناهمراستایی بین دو محور است.
در عمل تقریباً هیچ مجموعهای کاملاً هممحور باقی نمیماند. حتی اگر هنگام نصب از تجهیزات لیزری استفاده شود، پس از مدتی عواملی مانند:
باعث ایجاد انحراف بین دو محور خواهند شد.
به همین دلیل، میزان ناهمراستایی قابل تحمل یکی از اصلیترین معیارهای انتخاب کوپلینگ است.
پارامتر مهم بعدی، شرایط محیطی است.
محیط نصب کوپلینگ میتواند انتخاب جنس، طراحی و نوع آببندی آن را کاملاً تغییر دهد.
برای مثال:
همچنین باید به دسترسی برای تعمیر و نگهداری توجه کرد.
گاهی یک کوپلینگ بسیار پیشرفته از نظر فنی مناسب است، اما برای تعویض یا سرویس آن باید کل خط تولید متوقف شود. در مقابل، ممکن است کوپلینگی با عملکرد کمی پایینتر، در چند دقیقه قابل تعویض باشد و هزینه توقف خط را بهشدت کاهش دهد.
به همین دلیل، هزینه چرخه عمر (Life Cycle Cost) معمولاً از قیمت اولیه کوپلینگ اهمیت بیشتری دارد.
یکی دیگر از نکاتی که کمتر به آن توجه میشود، اینرسی تجهیزات دو طرف کوپلینگ است.
اگر اختلاف اینرسی موتور و تجهیز مصرفکننده زیاد باشد، هنگام راهاندازی یا توقف، تنشهای پیچشی قابل توجهی ایجاد میشود. در چنین شرایطی استفاده از کوپلینگهای دارای خاصیت میرایی میتواند از انتقال این تنشها جلوگیری کند.
از دیدگاه مهندسی، انتخاب کوپلینگ را میتوان در هشت مرحله خلاصه کرد:
نادیده گرفتن هر یک از این مراحل میتواند باعث کاهش عمر تجهیزات و افزایش هزینههای نگهداری شود.
در پروژههای صنعتی بزرگ، انتخاب کوپلینگ معمولاً همزمان با انتخاب موتور، گیربکس، بلبرینگ و شفت انجام میشود؛ زیرا این اجزا یک سیستم یکپارچه را تشکیل میدهند و عملکرد هر کدام بر دیگری تأثیر مستقیم دارد.
به همین دلیل، توصیه میشود هیچگاه کوپلینگ بهصورت مستقل انتخاب نشود، بلکه همواره بهعنوان بخشی از سیستم انتقال قدرت مورد بررسی قرار گیرد.
در بخش بعدی وارد یکی از کاربردیترین قسمتهای این راهنما خواهیم شد:
محاسبات مهندسی انتخاب کوپلینگ؛ شامل محاسبه گشتاور، ضریب سرویس، توان انتقالی، انتخاب سایز مناسب و مثالهای واقعی از طراحی سیستمهای انتقال قدرت در صنایع مختلف.
پس از انتخاب نوع مناسب کوپلینگ، مهمترین مرحله تعیین سایز صحیح آن است. انتخاب کوپلینگ کوچکتر از ظرفیت مورد نیاز، باعث افزایش تنش، سایش زودرس، شکست اجزا و توقف تجهیزات خواهد شد. از طرف دیگر، انتخاب بیش از حد بزرگ نیز علاوه بر افزایش هزینه، میتواند اینرسی سیستم را بالا برده و عملکرد دینامیکی مجموعه را تحت تأثیر قرار دهد.
به همین دلیل، سازندگان معتبر کوپلینگ همیشه انتخاب محصول را بر اساس گشتاور واقعی سیستم انجام میدهند، نه صرفاً توان موتور.
اولین گام، محاسبه گشتاور انتقالی است.
گشتاور تابعی از توان و سرعت دوران بوده و هرچه سرعت کمتر باشد، برای انتقال همان مقدار توان به گشتاور بیشتری نیاز خواهد بود. به همین دلیل، کوپلینگ نصبشده روی خروجی یک گیربکس معمولاً بسیار بزرگتر از کوپلینگ نصبشده روی شفت موتور است.
به عنوان نمونه، دو سیستم با توان یکسان ممکن است به دلیل تفاوت سرعت خروجی، به دو کوپلینگ کاملاً متفاوت نیاز داشته باشند.
اما محاسبه گشتاور بهتنهایی کافی نیست.
در صنعت، تقریباً هیچ تجهیزی در شرایط ایدهآل کار نمیکند. راهاندازیهای مکرر، تغییرات ناگهانی بار، توقفهای اضطراری، ضربههای مکانیکی و شرایط محیطی باعث میشوند که بار واقعی وارد شده به کوپلینگ از مقدار محاسباتی بیشتر باشد.
به همین دلیل از مفهومی به نام ضریب سرویس (Service Factor) استفاده میشود.
ضریب سرویس، ضریبی است که شرایط واقعی کار را وارد محاسبات میکند و باعث میشود کوپلینگ ظرفیت کافی برای تحمل بارهای غیرعادی را داشته باشد.
به طور کلی میتوان تجهیزات صنعتی را از نظر شدت بار به چهار گروه تقسیم کرد.
تجهیزاتی که تقریباً بدون شوک و با بار یکنواخت کار میکنند.
نمونهها:
این تجهیزات معمولاً کمترین ضریب سرویس را نیاز دارند.
تجهیزاتی که تغییرات بار در آنها طبیعی است.
مانند:
در این تجهیزات شوکهای مکانیکی و تغییرات شدید گشتاور وجود دارد.
نمونهها:
این گروه سختترین شرایط کاری را دارند.
نمونهها:
در این شرایط معمولاً از کوپلینگهای دندهای، هیدرولیکی یا مدلهای Heavy Duty استفاده میشود.
عامل مهم دیگر، قطر شفت است.
هر کوپلینگ دارای محدوده مشخصی برای قطر شفت است و انتخاب تنها بر اساس قطر شفت اشتباه رایجی است که گاهی باعث خرابیهای پرهزینه میشود.
ممکن است دو کوپلینگ برای شفت ۶۰ میلیمتری مناسب باشند، اما یکی فقط ۳۰۰ نیوتنمتر گشتاور را تحمل کند و دیگری بیش از ۲۰۰۰ نیوتنمتر ظرفیت داشته باشد.
بنابراین قطر شفت تنها یکی از معیارهای انتخاب است و هرگز نباید جایگزین بررسی ظرفیت انتقال گشتاور شود.
سرعت دوران نیز باید با اطلاعات کاتالوگ سازنده مطابقت داشته باشد.
در دورهای بالا، کوچکترین عدم تعادل دینامیکی میتواند باعث افزایش شدید ارتعاش شود. به همین دلیل، در ماشینآلاتی مانند توربینها، کمپرسورها و تجهیزات با سرعت بالا، بالانس دقیق کوپلینگ اهمیت ویژهای دارد.
یکی دیگر از پارامترهای کلیدی، میزان ناهمراستایی مجاز است.
تمام کوپلینگها توانایی یکسانی در جبران ناهمراستایی ندارند.
برخی تنها کسری از میلیمتر انحراف را تحمل میکنند، در حالی که برخی مدلهای انعطافپذیر میتوانند همزمان ناهمراستایی شعاعی، زاویهای و محوری را جبران کنند.
اگر مقدار واقعی ناهمراستایی از ظرفیت کوپلینگ بیشتر باشد، حتی بهترین و گرانترین محصول نیز عمر کوتاهی خواهد داشت.
همچنین باید به شرایط تعمیر و نگهداری توجه شود.
در کارخانههایی که توقف خط تولید بسیار پرهزینه است، معمولاً کوپلینگهایی انتخاب میشوند که تعویض المانهای مصرفی آنها بدون جابهجایی موتور یا گیربکس امکانپذیر باشد. این موضوع میتواند زمان تعمیرات را از چند ساعت به چند دقیقه کاهش دهد.
در نهایت، یک انتخاب حرفهای زمانی انجام شده است که کوپلینگ بتواند با حفظ راندمان انتقال قدرت، از موتور، گیربکس، بلبرینگ، شفت و تجهیز مصرفکننده محافظت کند و در عین حال هزینههای نگهداری و توقف خط تولید را به حداقل برساند.
بررسی پروژههای صنعتی نشان میدهد که بیشتر خرابیهای کوپلینگ ناشی از کیفیت پایین محصول نیست، بلکه نتیجه انتخاب یا نصب نادرست است.
رایجترین اشتباهات عبارتاند از:
در بسیاری از کارخانهها، اصلاح همین چند مورد ساده باعث افزایش چند برابری عمر کوپلینگ و کاهش محسوس هزینههای تعمیرات شده است.
در بخش بعدی وارد یکی از ارزشمندترین بخشهای این راهنما خواهیم شد:
تحلیل خرابی کوپلینگهای صنعتی (Failure Analysis)؛ جایی که یاد میگیریم چگونه تنها با مشاهده علائم ظاهری، علت اصلی خرابی را تشخیص داده و از تکرار آن جلوگیری کنیم.
یکی از ارزشمندترین مهارتهایی که هر مهندس نگهداری و تعمیرات باید داشته باشد، توانایی تشخیص علت اصلی خرابی کوپلینگ است. در بسیاری از کارخانهها، پس از خرابی یک کوپلینگ، تنها قطعه آسیبدیده تعویض میشود؛ اما چون علت اصلی شناسایی نشده است، همان خرابی پس از مدت کوتاهی دوباره تکرار میشود.
واقعیت این است که کوپلینگ معمولاً خراب نمیشود؛ بلکه قربانی یک مشکل دیگر در سیستم است.
به همین دلیل، تعویض کوپلینگ بدون تحلیل علت خرابی، تنها هزینه تعمیرات را افزایش میدهد و توقفهای مکرر خط تولید را به دنبال خواهد داشت.
این خرابی بیشتر در کوپلینگهای فکی، لاستیکی و برخی مدلهای انعطافپذیر دیده میشود.
علائم
دلایل اصلی
راهکار
در کوپلینگهای دندهای یکی از رایجترین خرابیها شکستن یا ساییده شدن دندانهها است.
علائم
دلایل
راهکار
در کوپلینگهای دیسکی معمولاً دیسکها اولین قطعهای هستند که دچار خستگی میشوند.
نشانهها
علتها
گاهی خود کوپلینگ سالم است اما پیچهای اتصال دچار شکست میشوند.
این اتفاق معمولاً ناشی از:
است.
این مورد شاید رایجترین شکایت واحدهای تعمیرات باشد.
اپراتور معمولاً میگوید:
“بعد از تعویض کوپلینگ دستگاه بیشتر لرزش پیدا کرده است.”
در اغلب مواقع مشکل از خود کوپلینگ نیست.
علتهای واقعی میتواند شامل موارد زیر باشد:
به همین دلیل، تعویض چندباره کوپلینگ بدون اندازهگیری ارتعاش، تقریباً هیچ نتیجهای نخواهد داشت.
یکی از مهمترین مزیتهای سیستمهای نگهداری پیشگیرانه (PM)، تشخیص خرابی قبل از توقف خط تولید است.
اگر هر یک از علائم زیر مشاهده شد، باید کوپلینگ فوراً بررسی شود:
این علائم معمولاً هفتهها یا حتی ماهها قبل از شکست کامل ظاهر میشوند و فرصت مناسبی برای برنامهریزی تعمیرات ایجاد میکنند.
یکی از رایجترین اشتباهات در صنایع این است که پس از خرابی کوپلینگ، تنها همان قطعه تعویض میشود.
در حالی که یک مهندس تعمیرات حرفهای همیشه این قطعات را نیز همزمان بررسی میکند:
در بسیاری از پروژههای صنعتی، مشخص شده است که کوپلینگ آخرین قطعهای بوده که آسیب دیده و منشأ اصلی خرابی، بلبرینگ معیوب یا هممحوری نادرست بوده است.
| علامت مشاهدهشده | علت احتمالی | اقدام پیشنهادی |
|---|---|---|
| لرزش زیاد | ناهمراستایی، نابالانسی، خرابی بلبرینگ | هممحوری لیزری، بالانس، بررسی یاتاقان |
| پارگی لاستیک | اضافهبار یا دمای بالا | بررسی بار و انتخاب المان مناسب |
| شکست دندانه | روانکاری نامناسب یا بار ضربهای | تعویض گریس، کنترل بار، بازدید چرخدندهها |
| صدای غیرعادی | لقی، شکست پیچ یا سایش | بازبینی کامل مجموعه |
| دمای بالا | اصطکاک، هممحوری نادرست | بررسی نصب و اندازهگیری دما |
| شکست مکرر کوپلینگ | انتخاب اشتباه نوع یا سایز | بازنگری کامل طراحی سیستم انتقال قدرت |
در بخش بعدی وارد یکی از کاربردیترین بخشهای این راهنما میشویم:
نصب، هممحوری (Laser Alignment) و نگهداری حرفهای کوپلینگهای صنعتی؛ بخشی که مستقیماً بر عمر موتور، گیربکس، بلبرینگ و خود کوپلینگ تأثیر میگذارد و میتواند هزینههای تعمیرات را به شکل چشمگیری کاهش دهد.
در بسیاری از کارخانهها، تصور میشود که پس از انتخاب کوپلینگ مناسب، کار به پایان رسیده است. اما تجربه نشان میدهد که بخش قابل توجهی از خرابیهای کوپلینگ، موتور، گیربکس و بلبرینگ نه به دلیل انتخاب اشتباه، بلکه به علت نصب نادرست ایجاد میشود.
حتی بهترین و گرانترین کوپلینگ دنیا نیز اگر بهدرستی نصب نشود، نمیتواند عملکرد مطلوبی داشته باشد و ممکن است تنها در چند هفته نخست بهرهبرداری دچار آسیب شود.
به همین دلیل، در کارخانههای بزرگ، فرآیند نصب کوپلینگ بهعنوان بخشی از دستورالعمل راهاندازی تجهیزات (Commissioning) تعریف میشود و معمولاً با استفاده از تجهیزات اندازهگیری دقیق انجام میگیرد.
پیش از نصب کوپلینگ، وضعیت هر دو شفت باید بهطور کامل بررسی شود.
مواردی که باید کنترل شوند عبارتاند از:
وجود حتی مقدار کمی پلیسه یا آلودگی میتواند باعث عدم نشستن صحیح توپی کوپلینگ و ایجاد نابالانسی در سیستم شود.
قبل از نصب، باید موارد زیر با کاتالوگ سازنده تطبیق داده شوند:
استفاده از تلرانس نامناسب میتواند باعث هرز شدن توپی یا دشوار شدن باز و بسته کردن کوپلینگ در آینده شود.
در گذشته، هممحوری معمولاً با خطکش فلزی و فیلر انجام میشد.
اگرچه این روش هنوز در برخی کارگاهها استفاده میشود، اما دقت آن برای بسیاری از تجهیزات امروزی کافی نیست.
امروزه در پروژههای حرفهای از سیستمهای هممحوری لیزری (Laser Shaft Alignment) استفاده میشود.
مزایای این روش عبارتاند از:
مطالعات صنعتی نشان دادهاند که هممحوری لیزری میتواند عمر بلبرینگها را چندین برابر افزایش دهد و هزینههای تعمیرات را بهطور محسوسی کاهش دهد.
یکی از اشتباهات رایج، سفت کردن پیچها بدون رعایت ترتیب و مقدار گشتاور است.
در نصب صحیح:
سفت کردن بیش از حد یا کمتر از مقدار توصیهشده میتواند باعث تغییر شکل قطعات، ایجاد لقی یا شکست پیچها شود.
بسیاری از کوپلینگها برای عملکرد صحیح، به فاصله مشخصی بین دو توپی نیاز دارند.
اگر این فاصله کمتر یا بیشتر از مقدار توصیهشده باشد، عملکرد المان انعطافپذیر مختل شده و تنشهای اضافی به سیستم وارد میشود.
به همین دلیل، پیش از راهاندازی باید فاصله نصب با استفاده از فیلر یا ابزار اندازهگیری مناسب کنترل شود.
پس از نصب، تجهیز نباید بلافاصله تحت بار کامل قرار گیرد.
بهتر است مراحل زیر انجام شود:
در صورت طبیعی بودن نتایج، دستگاه بهتدریج تحت بار کامل قرار میگیرد.
کوپلینگ نیز مانند سایر تجهیزات دوار نیازمند بازدید دورهای است.
برنامه پیشنهادی برای اغلب صنایع:
در کارخانههای پیشرفته، خرابی کوپلینگ معمولاً قبل از وقوع تشخیص داده میشود.
این کار با استفاده از فناوریهای پایش وضعیت انجام میشود، از جمله:
این روشها به واحد نگهداری و تعمیرات اجازه میدهند که قبل از توقف خط تولید، زمان مناسب برای تعمیر یا تعویض کوپلینگ را برنامهریزی کند.
در بسیاری از واحدهای صنعتی، پس از خرابی کوپلینگ، تنها قطعه آسیبدیده تعویض میشود و دستگاه دوباره وارد سرویس میشود.
در حالی که یک تعمیر اصولی باید همزمان موارد زیر را نیز بررسی کند:
اگر علت اصلی برطرف نشود، حتی نصب یک کوپلینگ جدید نیز تنها خرابی را برای مدت کوتاهی به تعویق خواهد انداخت.
در بخش بعدی وارد یکی از مهمترین بخشهای این نوشته میشویم:
مقایسه کامل انواع کوپلینگهای صنعتی؛ مقایسهای مهندسی که از نظر ظرفیت گشتاور، سرعت، میزان جذب ارتعاش، تحمل ناهمراستایی، هزینه نگهداری، طول عمر و کاربرد، تمام خانوادههای اصلی کوپلینگ را کنار یکدیگر قرار میدهد تا مهندس طراح یا مدیر تعمیرات بتواند در چند دقیقه مناسبترین گزینه را انتخاب کند.
یکی از متداولترین سؤالات مهندسان و مدیران تعمیرات این است:
«برای این دستگاه، کدام نوع کوپلینگ بهترین انتخاب است؟»
پاسخ این سؤال همیشه یکسان نیست، زیرا هر کوپلینگ برای شرایط کاری خاصی طراحی شده است. کوپلینگی که برای یک پمپ سانتریفیوژ ایدهآل است، ممکن است برای یک سنگشکن معدنی کاملاً نامناسب باشد.
به همین دلیل، انتخاب صحیح باید بر اساس شرایط واقعی فرآیند انجام شود، نه صرفاً قیمت یا در دسترس بودن قطعه.
اگر تنها ظرفیت انتقال گشتاور را در نظر بگیریم، معمولاً کوپلینگهای دندهای و هیدرولیکی در بالاترین سطح قرار میگیرند.
این مدلها برای ماشینآلات سنگین، تجهیزات معدنی، خطوط نورد، آسیابها و صنایع فولاد طراحی شدهاند.
در مقابل، کوپلینگهای فکی و لاستیکی برای بارهای سبک تا متوسط گزینههای بسیار مناسبی هستند و هزینه نگهداری کمتری دارند.
در تجهیزاتی که لرزش و شوک مکانیکی اهمیت دارد، کوپلینگهای انعطافپذیر عملکرد بسیار بهتری نسبت به مدلهای صلب دارند.
بهویژه:
بخش قابل توجهی از انرژی ضربه را جذب میکنند و از انتقال آن به موتور و گیربکس جلوگیری میکنند.
اگر کاهش لرزش اولویت اصلی باشد، این خانواده معمولاً بهترین انتخاب است.
در ماشینآلاتی مانند:
سرعت بالا مهمترین عامل انتخاب است.
در چنین شرایطی معمولاً از:
استفاده میشود.
این مدلها دقت دینامیکی بالایی داشته و در دورهای زیاد ارتعاش بسیار کمی ایجاد میکنند.
همه کوپلینگها توانایی یکسانی در جبران خطاهای نصب ندارند.
اگر احتمال تغییر مکان موتور، نشست فونداسیون یا انبساط حرارتی وجود داشته باشد، استفاده از کوپلینگهای انعطافپذیر توصیه میشود.
در مقابل، کوپلینگهای صلب تقریباً هیچ ناهمراستایی را تحمل نمیکنند و تنها در ماشینآلات بسیار دقیق قابل استفاده هستند.
از نظر هزینه تعمیرات و سرویس، تفاوت قابل توجهی بین انواع کوپلینگ وجود دارد.
برخی مدلها تقریباً بدون نیاز به سرویس کار میکنند، در حالی که برخی دیگر باید بهصورت دورهای روانکاری و بازبینی شوند.
به طور کلی:
کمترین هزینه نگهداری مربوط به:
است.
در مقابل:
به دلیل نیاز به روانکاری منظم، هزینه نگهداری بیشتری دارند.
اگر تنها قیمت خرید کوپلینگ ملاک باشد، معمولاً ترتیب به شکل زیر است:
اما این مقایسه همیشه صحیح نیست.
در بسیاری از پروژهها، کوپلینگ ارزانتر در مدت کوتاهی باعث خرابی گیربکس یا موتور شده و هزینهای چند ده برابر قیمت خود ایجاد کرده است.
به همین دلیل، مهندسان حرفهای همیشه هزینه چرخه عمر (Life Cycle Cost) را مبنای تصمیمگیری قرار میدهند، نه قیمت اولیه.
صنایع فولاد
اولویت با:
زیرا توان تحمل بارهای بسیار سنگین را دارند.
صنایع سیمان
معمولاً از:
استفاده میشود.
پمپهای صنعتی
در اغلب موارد:
انتخاب مناسبی هستند.
بهخصوص زمانی که نیاز به باز کردن پمپ بدون جابهجایی موتور وجود داشته باشد.
صنایع غذایی و دارویی
به دلیل الزامات بهداشتی، معمولاً از:
استفاده میشود. زیرا متریال استینلس استیل در صنایع غذایی کاربری مجاز دارد و به دلیل عدم زنگ زدگی و اکسید شدن باعث ایجاد خرابی در مواد غذایی نمیگردد.
این مدلها بدون نیاز به روانکاری خارجی بوده و امکان شستشوی مداوم دارند.
کمپرسورها و توربینها
به دلیل سرعت بالا و حساسیت تجهیزات، معمولاً:
بهترین گزینه است.
معادن
در تجهیزات معدنی، مقاومت در برابر ضربه مهمترین معیار است.
در نتیجه:
بیشترین کاربرد را دارند.
| نوع کوپلینگ | گشتاور | سرعت | جذب ارتعاش | تحمل ناهمراستایی | نگهداری | کاربرد اصلی |
|---|---|---|---|---|---|---|
| صلب | بسیار زیاد | زیاد | بسیار کم | بسیار کم | کم | ماشینآلات دقیق |
| فکی | متوسط | زیاد | زیاد | خوب | بسیار کم | پمپ، فن، گیربکس |
| لاستیکی | متوسط | متوسط | بسیار زیاد | بسیار خوب | کم | تجهیزات عمومی |
| دندهای | بسیار زیاد | متوسط | کم | خوب | زیاد | فولاد، معدن، سیمان |
| دیسکی | زیاد | بسیار زیاد | متوسط | خوب | بسیار کم | توربین، کمپرسور |
| زنجیری | زیاد | متوسط | کم | متوسط | زیاد | ماشینآلات عمومی |
| هیدرولیکی | بسیار زیاد | متوسط | بسیار زیاد | عالی | متوسط | بارهای ضربهای |
| مگنتی | متوسط | زیاد | زیاد | عالی | بسیار کم | صنایع شیمیایی و دارویی |
اگر بخواهیم تنها یک توصیه برای انتخاب کوپلینگ ارائه کنیم، آن این است که:
هیچگاه انتخاب را از روی ظاهر یا قیمت انجام ندهید.
ابتدا شرایط واقعی تجهیز، نوع بار، میزان ناهمراستایی، سرعت، محیط کاری و برنامه تعمیرات را مشخص کنید و سپس مناسبترین خانواده کوپلینگ را انتخاب نمایید.
در بسیاری از پروژههای صنعتی، همین رویکرد باعث شده است که عمر سیستم انتقال قدرت چندین برابر افزایش یابد و هزینههای تعمیرات اضطراری به میزان قابل توجهی کاهش پیدا کند.
جهت انتخاب آسان تر و راحت تر انواع کوپلینگ میتوانید از ماشین مهندسی ماتسوکو استفاده کنید
در بخش بعدی وارد یکی از ارزشمندترین قسمتهای این مقاله خواهیم شد:
بازار کوپلینگهای صنعتی مملو از برندهای مختلف است؛ اما همه آنها کیفیت، دقت ساخت و قابلیت اطمینان یکسانی ندارند. در پروژههای حساس مانند صنایع نفت، گاز، پتروشیمی، نیروگاهها، فولاد و معادن، انتخاب برند معتبر علاوه بر افزایش طول عمر تجهیزات، ریسک توقف خط تولید را نیز به میزان قابل توجهی کاهش میدهد.
البته باید توجه داشت که هیچ برندی در همه کاربردها بهترین نیست. برخی شرکتها در کوپلینگهای دیسکی پیشرو هستند، برخی در کوپلینگهای دندهای و برخی دیگر در مدلهای الاستومری یا هیدرولیکی تخصص دارند.
یکی از شناختهشدهترین تولیدکنندگان آلمانی کوپلینگ که محصولات آن در بسیاری از کارخانههای جهان مورد استفاده قرار میگیرد.
نقاط قوت:
نام فلندر بیشتر با گیربکس شناخته میشود، اما کوپلینگهای این شرکت نیز در پروژههای بزرگ صنعتی جایگاه ویژهای دارند.
کاربردها:
یکی از قدیمیترین تولیدکنندگان آمریکایی در حوزه انتقال قدرت و کوپلینگ هاست.
ویژگیها:
یکی از محبوبترین برندها در حوزه کوپلینگهای فکی.
مزایا:
این برند کوپلینگ در صنایع معدنی و فولاد نامی شناختهشده است.
بیشتر به دلیل:
شهرت دارد.
این برند آلمانی در ساخت کوپلینگهای دقیق فعالیت میکند.
کاربرد:
یکی از برندهای مطرح کوپلینگ در صنایع دریایی و دیزل.
در سیستمهای انتقال قدرت کشتیها و موتورهای دیزلی کاربرد فراوانی دارد.
یکی از برندهای مطرح کوپلینگ در صنایع دریایی و دیزل و فولادی ، نفت و گاز و پتروشیمی و … در ایران
ماتسوکو در تلاش است تا در سیستمهای انتقال قدرت کلیه صنایع که دچار مساله و خرابی شده اند و عدم امکان تامین دارند، کمکی حتی ناچیز در راستای راه اندازی خطوط تولید داشته باشد.
جهت اخذ مشاوره با مهندسی ماتسوکو جهت انتخاب یا تعمیر یا نصب انواع کوپلینگ در تماس باشید
در پروژههای صنعتی، انتخاب کوپلینگ تنها بر اساس کاتالوگ سازنده انجام نمیشود. استانداردهای بینالمللی نقش مهمی در طراحی، تولید، آزمون و بهرهبرداری از این تجهیزات دارند.
مهمترین استانداردها عبارتاند از:
استانداردهای عمومی طراحی، ابعاد و آزمون.
استانداردهای آلمان که در بسیاری از صنایع جهان مرجع محسوب میشوند.
یکی از مهمترین استانداردها برای کوپلینگهای دندهای و سیستمهای انتقال قدرت.
در صنایع سنگین بسیار مورد استفاده قرار میگیرد.
در صنایع نفت، گاز و پتروشیمی، رعایت استانداردهای API اهمیت ویژهای دارد.
در پروژههای Offshore و پالایشگاهی معمولاً استفاده از تجهیزات منطبق با API الزامی است.
در تجهیزاتی که با موتورهای الکتریکی استاندارد کار میکنند، ابعاد نصب و سازگاری با IEC اهمیت زیادی دارد.
خرید کوپلینگ صرفاً انتخاب یک قطعه مکانیکی نیست؛ بلکه انتخاب بخشی از سیستم انتقال قدرت است.
قبل از ثبت سفارش، بهتر است اطلاعات زیر مشخص باشد:
هرچه این اطلاعات دقیقتر باشد، احتمال انتخاب صحیح بیشتر خواهد بود.
در بررسی پروژههای صنعتی، این اشتباهات بیش از سایر موارد دیده میشود:
گاهی اختلاف قیمت دو کوپلینگ تنها چند درصد است، اما تفاوت عملکرد آنها میتواند سالها عمر مفید تجهیزات را افزایش دهد.
یک تأمینکننده حرفهای تنها فروشنده قطعه نیست، بلکه باید بتواند در انتخاب محصول مناسب نیز مشاوره فنی ارائه دهد.
یک تأمینکننده مناسب باید بتواند:
در ماتسوکو، انتخاب کوپلینگ صرفاً بر اساس شماره فنی یا برند انجام نمیشود. ابتدا شرایط واقعی کارکرد تجهیز بررسی میشود و سپس با در نظر گرفتن مواردی مانند:
مناسبترین گزینه پیشنهاد میشود.
این رویکرد باعث میشود علاوه بر انتخاب صحیح کوپلینگ، عمر موتور، گیربکس، بلبرینگ و سایر اجزای سیستم انتقال قدرت نیز افزایش یابد و هزینههای توقف خط تولید کاهش پیدا کند.
کوپلینگ وظیفه انتقال گشتاور و حرکت دورانی بین دو شفت را بر عهده دارد. علاوه بر انتقال توان، بسیاری از کوپلینگها ارتعاشات را جذب کرده، ناهمراستایی را جبران میکنند و از موتور، گیربکس و سایر تجهیزات در برابر تنشهای مکانیکی محافظت میکنند.
خیر.
کوپلینگهای صلب تقریباً هیچ ناهمراستایی را تحمل نمیکنند، اما کوپلینگهای انعطافپذیر بسته به طراحی خود میتوانند ناهمراستایی محوری، زاویهای و شعاعی را تا حدود مشخصی جبران کنند.
پاسخ به شرایط کاری بستگی دارد.
در بسیاری از کاربردهای عمومی، کوپلینگهای فکی (Jaw Coupling) انتخاب مناسبی هستند، اما در تجهیزات سنگین ممکن است کوپلینگ دندهای، دیسکی یا هیدرولیکی گزینه بهتری باشد.
خیر.
قطر شفت تنها یکی از پارامترهای انتخاب است. توان، گشتاور، سرعت، نوع بار، ناهمراستایی، شرایط محیطی و ضریب سرویس نیز باید بررسی شوند.
در اکثر پروژههای صنعتی، ناهمراستایی نادرست، اضافهبار، نصب غیر اصولی، انتخاب اشتباه نوع کوپلینگ و عدم نگهداری مناسب، مهمترین دلایل خرابی هستند.
در تجهیزات صنعتی، بازدید چشمی روزانه و بازدید فنی ماهانه توصیه میشود. برای تجهیزات حساس، اندازهگیری ارتعاش و بررسی هممحوری بهصورت دورهای نیز ضروری است.
همه کوپلینگها خیر.
برای مثال:
بله.
اگر کوپلینگ نتواند ارتعاش، ضربه یا ناهمراستایی را کنترل کند، بارهای اضافی مستقیماً به گیربکس منتقل شده و میتواند باعث آسیب به بلبرینگها، چرخدندهها و شفتها شود.
در بیشتر موارد، علت اصلی هممحوری نادرست، بالانس نبودن مجموعه، خرابی بلبرینگ یا انتخاب اشتباه نوع کوپلینگ است، نه خود قطعه جدید.
بله.
استفاده از سیستمهای Laser Alignment معمولاً باعث کاهش ارتعاش، افزایش عمر بلبرینگها، کاهش مصرف انرژی و افزایش عمر کوپلینگ میشود و هزینه آن در مدت کوتاهی از طریق کاهش تعمیرات جبران خواهد شد.
کوپلینگ فکی برای بارهای سبک تا متوسط، نصب آسان و جذب ارتعاش مناسب است.
کوپلینگ دندهای برای انتقال گشتاورهای بسیار بالا و شرایط کاری سنگین طراحی شده و معمولاً در صنایع فولاد، معدن و سیمان استفاده میشود.
بله.
کوپلینگ نامناسب یا نصب غیر اصولی میتواند باعث افزایش اصطکاک، ارتعاش و بار اضافی روی موتور شده و مصرف انرژی را افزایش دهد.
در برخی مدلها مانند Spacer Coupling این امکان وجود دارد و به همین دلیل در پمپهای صنعتی بسیار محبوب هستند.
خیر.
کیفیت مواد، دقت ماشینکاری، عملیات حرارتی، بالانس دینامیکی و کنترل کیفیت بین برندهای مختلف تفاوت قابل توجهی دارد.
بهتر است اطلاعات زیر آماده باشد:
خیر.
در بسیاری از موارد، یک کوپلینگ ارزان باعث خرابی موتور، گیربکس یا بلبرینگ میشود و هزینهای چندین برابر اختلاف قیمت اولیه ایجاد میکند.
کوپلینگ صنعتی شاید از نظر ابعاد، قطعهای کوچک در سیستم انتقال قدرت باشد، اما نقش آن در پایداری، راندمان و قابلیت اطمینان تجهیزات بسیار بزرگتر از آن چیزی است که در نگاه اول به نظر میرسد.
انتخاب صحیح کوپلینگ تنها به معنای اتصال دو شفت نیست؛ بلکه به معنای حفاظت از موتور، گیربکس، بلبرینگ، پمپ، کمپرسور و کل مجموعه انتقال قدرت است. یک انتخاب اصولی میتواند سالها عمر مفید تجهیزات را افزایش دهد، مصرف انرژی را کاهش دهد و از توقفهای ناخواسته خط تولید جلوگیری کند.
از سوی دیگر، نصب صحیح، هممحوری دقیق، پایش وضعیت و نگهداری پیشگیرانه، به اندازه انتخاب اولیه اهمیت دارند. حتی بهترین کوپلینگ دنیا نیز در صورت نصب نادرست یا بهرهبرداری خارج از محدوده طراحی، عمر کوتاهی خواهد داشت.
در ماتسوکو، رویکرد ما تنها تأمین یک قطعه نیست؛ بلکه ارائه یک راهکار مهندسی برای افزایش قابلیت اطمینان سیستمهای انتقال قدرت است. با بررسی دقیق شرایط کاری، مشخصات تجهیزات و نیاز واقعی هر پروژه، مناسبترین گزینه برای هر کاربرد پیشنهاد میشود تا علاوه بر کاهش هزینههای تعمیر و نگهداری، بهرهوری تجهیزات نیز افزایش یابد.
اگرچه عملکرد اصلی تمام کوپلینگها انتقال گشتاور است، اما شرایط کاری هر صنعت باعث میشود انتخاب کوپلینگ مناسب کاملاً متفاوت باشد. شناخت این تفاوتها به مهندسان کمک میکند تا علاوه بر افزایش طول عمر تجهیزات، هزینههای تعمیرات و توقف خط تولید را نیز کاهش دهند.
صنعت فولاد یکی از سختترین محیطهای کاری برای سیستمهای انتقال قدرت است.
وجود:
باعث میشود تنها کوپلینگهایی با ظرفیت انتقال گشتاور بالا و استحکام زیاد قابل استفاده باشند.
در این صنعت معمولاً از موارد زیر استفاده میشود:
نمونه کاربردها:
در کارخانههای سیمان، تقریباً تمام ماشینآلات دارای بارهای سنگین و ضربهای هستند.
از جمله:
در این شرایط معمولاً مقاومت مکانیکی، قابلیت اطمینان و تحمل شوک از قیمت قطعه مهمتر است.
ماشینآلات معدنی تقریباً همیشه تحت بارهای متغیر کار میکنند.
به همین دلیل کوپلینگ باید بتواند:
را تحمل کند.
رایجترین انتخابها:
در پالایشگاهها و پتروشیمیها معمولاً اولویت با قابلیت اطمینان است.
توقف یک کمپرسور یا پمپ فرآیندی ممکن است میلیونها تومان خسارت ایجاد کند.
در این پروژهها معمولاً تجهیزات مطابق استاندارد API انتخاب میشوند.
پرکاربردترین مدلها:
در نیروگاهها، تجهیزات معمولاً با سرعت بالا و دقت زیاد کار میکنند.
بنابراین:
بسیار مهم است.
در این صنعت معمولاً از کوپلینگهای دیسکی استفاده میشود.
در صنایع غذایی علاوه بر عملکرد مکانیکی، مسائل بهداشتی نیز اهمیت دارد.
ویژگیهای موردنیاز:
شرایط تقریباً مشابه صنایع غذایی است اما حساسیت بیشتر است.
در بسیاری از خطوط تولید دارو از:
استفاده میشود.
پمپهای انتقال آب، ایستگاههای پمپاژ و سیستمهای تصفیه معمولاً از کوپلینگهای فکی یا Spacer استفاده میکنند.
زیرا تعمیر و نگهداری آنها سادهتر است.
در کشتیها شرایط کاری کاملاً متفاوت است.
وجود:
باعث شده برندهایی مانند Vulkan در این صنعت محبوب باشند.
یکی از مهمترین نکات طراحی سیستم انتقال قدرت این است که هیچ قطعهای بهصورت مستقل عمل نمیکند.
کوپلینگ مستقیماً با تجهیزات زیر در ارتباط است:
اگر یکی از این اجزا دچار مشکل شود، معمولاً اولین نشانه آن در عملکرد کوپلینگ ظاهر میشود.
بررسی صدها پروژه صنعتی نشان داده است که رعایت چند نکته ساده میتواند عمر کوپلینگ را به شکل قابل توجهی افزایش دهد:
✓ هممحوری دقیق با لیزر
✓ استفاده از ضریب سرویس مناسب
✓ انتخاب صحیح نوع کوپلینگ
✓ بازدید ماهانه
✓ روانکاری اصولی (در مدلهای نیازمند گریس)
✓ جلوگیری از اضافهبار
✓ بررسی ارتعاش تجهیزات
✓ تعویض بهموقع المانهای مصرفی
✓ استفاده از قطعات اصلی
✓ بررسی وضعیت فونداسیون
قبل از خرید، این موارد را آماده کنید:
□ توان موتور
□ سرعت موتور
□ سرعت خروجی گیربکس
□ گشتاور خروجی
□ قطر شفت ورودی
□ قطر شفت خروجی
□ نوع خار
□ فاصله دو شفت
□ نوع بار
□ ساعت کار روزانه
□ دمای محیط
□ وجود گردوغبار
□ وجود مواد شیمیایی
□ میزان ناهمراستایی
□ محدودیت فضای نصب
□ نیاز یا عدم نیاز به روانکاری
□ برند تجهیز
□ مدل موتور
□ مدل گیربکس
یکی از بزرگترین اشتباهات در صنعت این است که ابتدا نوع کوپلینگ انتخاب میشود و سپس سعی میکنند آن را روی دستگاه نصب کنند.
در حالی که روند صحیح کاملاً برعکس است.
ابتدا باید تجهیز را شناخت و سپس مناسبترین کوپلینگ را انتخاب کرد.
پمپهای سانتریفیوژ معمولاً دارای ویژگیهای زیر هستند:
بنابراین معمولاً بهترین انتخاب عبارت است از:
اگر تعمیرات سریع اهمیت داشته باشد، Spacer تقریباً همیشه انتخاب بهتری خواهد بود زیرا بدون جابهجا کردن موتور میتوان پمپ را باز کرد.
کمپرسورها شرایط متفاوتی دارند.
در بسیاری از مدلها:
به همین دلیل معمولاً از:
استفاده میشود.
فنها معمولاً:
دارند.
در اکثر پروژهها:
Jaw Coupling
کاملاً پاسخگو خواهد بود.
بلوئرها نسبت به فنها حساستر هستند.
خصوصاً در صنایع سیمان و فولاد.
معمولاً پیشنهاد میشود:
استفاده شود.
این بخش یکی از مهمترین کاربردهای کوپلینگ است.
در خروجی گیربکس معمولاً گشتاور چندین برابر موتور است.
به همین دلیل ظرفیت کوپلینگ باید بر اساس:
گشتاور خروجی گیربکس
انتخاب شود نه توان موتور.
این اشتباهی است که حتی برخی افراد باتجربه نیز مرتکب میشوند.
نوع کوپلینگ کاملاً وابسته به ظرفیت نوار است.
Jaw Coupling
Tyre Coupling
Gear Coupling
یا
Fluid Coupling
میکسرها یکی از سختترین شرایط کاری را دارند.
زیرا:
بنابراین معمولاً از:
یا
استفاده میشود.
سنگشکنها تقریباً شدیدترین ضربات را به سیستم انتقال قدرت وارد میکنند.
در این تجهیزات:
توان موتور معیار مناسبی نیست.
بلکه باید:
همگی لحاظ شوند.
اکسترودرها معمولاً:
دارند.
در این تجهیزات اغلب:
Gear Coupling
بهترین انتخاب است.
جرثقیلها دائماً:
دارند.
به همین دلیل شوکهای شدیدی تولید میشود.
در این کاربردها معمولاً:
Fluid Coupling
یا
Grid Coupling
استفاده میشود.
سروو موتور کاملاً با تجهیزات قبلی متفاوت است.
در اینجا:
اهمیت دارند.
بنابراین معمولاً از:
استفاده میشود.
به این ترتیب تصمیم بگیرید:
بار سبک؟
↓
Jaw
بار متوسط؟
↓
Tyre
بار سنگین؟
↓
Gear
سرعت بالا؟
↓
Disc
شوک شدید؟
↓
Fluid
دقت بالا؟
↓
Disc یا Bellows
مواد شیمیایی؟
↓
Magnetic
یک مهندس باتجربه ابتدا این پنج سؤال را از مشتری میپرسد:
جالب است بدانید که پاسخ همین پنج سؤال، در بسیاری از پروژهها حدود ۸۰ درصد انتخاب صحیح کوپلینگ را مشخص میکند.
از اینجا به بعد وارد موضوعی میشویم که تقریباً در هیچ سایت فارسی بهصورت کامل وجود ندارد:
“عیبیابی تجهیزات انتقال قدرت از روی وضعیت کوپلینگ”
یعنی یاد میگیریم چگونه فقط با نگاه کردن به کوپلینگ، خرابی موتور، گیربکس، بلبرینگ، شفت، فونداسیون یا هممحوری را تشخیص دهیم. این بخش میتواند به یکی از قویترین نقاط تمایز کوپلینگ صنعتی در سایت ماتسوکو تبدیل شود.
یکی از ارزشمندترین مهارتهای یک مهندس تعمیرات، این است که بتواند تنها با مشاهده وضعیت کوپلینگ، علت اصلی خرابی سیستم را تشخیص دهد.
در واقع، کوپلینگ مانند تبسنج سیستم انتقال قدرت عمل میکند.
اگر موتور، گیربکس، بلبرینگ، شفت یا حتی فونداسیون دچار مشکل شوند، اولین قطعهای که معمولاً علائم را نشان میدهد، کوپلینگ است.
به همین دلیل در بسیاری از کارخانههای بزرگ، هنگام بازدیدهای دورهای، وضعیت کوپلینگ بهعنوان یکی از شاخصهای سلامت کل سیستم بررسی میشود.
این یکی از رایجترین خرابیهاست.
تقریباً همیشه نشاندهنده یکی از موارد زیر است:
اگر تنها لاستیک را تعویض کنید، خرابی دوباره تکرار خواهد شد.
ابتدا باید Alignment بررسی شود.
خرد شدن Spider معمولاً نشانه موارد زیر است:
در این شرایط معمولاً خود کوپلینگ مشکل اصلی نیست.
باید فرآیند کاری دستگاه بررسی شود.
این خرابی تقریباً همیشه نشان میدهد که:
هممحوری بهدرستی انجام نشده است.
در این شرایط:
بلبرینگ موتور نیز معمولاً تحت بار اضافی قرار دارد.
افزایش دما معمولاً یکی از علائم زیر است:
دمای غیرعادی همیشه باید جدی گرفته شود.
این وضعیت معمولاً ناشی از یکی از موارد زیر است:
تعویض پیچها معمولاً مشکل را حل نمیکند.
صدای تقتق یا ضربهای معمولاً نشاندهنده:
است.
در چنین شرایطی ادامه کار دستگاه میتواند باعث آسیب به شفت نیز شود.
ترکهای مکرر معمولاً ناشی از:
است.
در این شرایط باید طراحی سیستم بازنگری شود.
خیلی از کارخانهها مرتب بلبرینگ عوض میکنند.
در حالی که علت اصلی:
کوپلینگ نیست…
بلکه:
هممحوری اشتباه است.
آمارهای صنعتی نشان میدهد:
بیش از نیمی از خرابی زودرس بلبرینگها ناشی از Alignment نامناسب است.
در بسیاری از پمپها، نشتی مکانیکال سیل ارتباط مستقیم با وضعیت کوپلینگ دارد.
وقتی هممحوری اشتباه باشد:
در نتیجه ممکن است چندین بار مکانیکال سیل تعویض شود، اما مشکل همچنان باقی بماند.
کوپلینگ مستقیماً مصرف برق را تعیین نمیکند.
اما اگر باعث ایجاد بار اضافی روی موتور شود:
بنابراین گاهی اصلاح هممحوری، بدون هیچ تغییر دیگری، باعث کاهش مصرف انرژی میشود.
گاهی تصور میشود که مشکل از چرخدندههای گیربکس است.
در حالی که علت اصلی میتواند:
کوپلینگ نامناسب
باشد.
خصوصاً زمانی که ارتعاش موتور مستقیماً وارد گیربکس میشود.
شکست شفت معمولاً آخرین مرحله خرابی است.
قبل از آن معمولاً این علائم دیده میشوند:
اگر این علائم جدی گرفته شوند، معمولاً از شکست شفت جلوگیری خواهد شد.
| علامت روی کوپلینگ | احتمال خرابی در تجهیز دیگر |
|---|---|
| سایش نامتقارن | هممحوری نادرست |
| پارگی لاستیک | اضافهبار یا شوک |
| شکست پیچها | لرزش یا فونداسیون ضعیف |
| داغ شدن | روانکاری یا بار اضافی |
| صدای ضربه | لقی شفت یا خرابی خار |
| شکست دندانه | Alignment یا گریس نامناسب |
| ارتعاش شدید | نابالانسی روتور یا بلبرینگ |
| ترک فلز | خستگی یا انتخاب اشتباه سایز |
یک مهندس حرفهای هیچوقت با دیدن خرابی کوپلینگ فقط آن را تعویض نمیکند.
او این زنجیره را بررسی میکند:
فونداسیون → موتور → بلبرینگ موتور → شفت موتور → کوپلینگ → شفت گیربکس → بلبرینگ گیربکس → گیربکس → تجهیز مصرفکننده
زیرا در اغلب موارد، کوپلینگ آخرین قطعهای است که آسیب میبیند، نه اولین علت خرابی.
اگر یک کوپلینگ کمتر از عمر طبیعی خود خراب شد، فرض را بر این بگذارید که مشکل از خود کوپلینگ نیست؛ بلکه سیستم انتقال قدرت در جای دیگری دچار ایراد شده است.
این طرز فکر، تفاوت میان یک تعویضکار قطعات و یک مهندس واقعی نگهداری و تعمیرات است.
از این بخش به بعد وارد لایهای از دانش مهندسی میشویم که معمولاً فقط در کاتالوگهای سازندگان معتبر یا کتابهای طراحی ماشین یافت میشود. هدف این بخش آن است که اگر مهندس یا مدیر تعمیرات نام هر نوع کوپلینگ را جستجو کرد، پاسخ کامل خود را در همین صفحه پیدا کند.
کوپلینگ فکی یکی از پرکاربردترین کوپلینگهای جهان است و تقریباً در تمام صنایع از خطوط بستهبندی گرفته تا کارخانههای فولاد، نمونهای از آن دیده میشود.
ساختار این کوپلینگ بسیار ساده است.
از سه قسمت تشکیل شده است:
در هنگام دوران، گشتاور از طریق المان الاستومری بین دو توپی منتقل میشود.
همین قطعه لاستیکی باعث میشود ارتعاش، شوک و بخشی از ناهمراستایی جذب شود.
در بسیاری از کارخانهها فقط Spider تعویض میشود و توپیها سالها قابل استفاده هستند.
اگر هدف انتقال گشتاور بسیار زیاد باشد، معمولاً اولین گزینه Gear Coupling است.
در این مدل، انتقال توان از طریق درگیری دندانههای داخلی و خارجی انجام میشود.
این طراحی باعث میشود حجم کوپلینگ نسبت به ظرفیت انتقال توان بسیار کوچک باشد.
در این مدل انتقال گشتاور توسط صفحات فولادی نازک انجام میشود.
برخلاف کوپلینگ دندهای، هیچ تماس لغزشی وجود ندارد.
بنابراین:
نیاز به گریس ندارد.
اگر ناهمراستایی بیش از حد مجاز باشد، صفحات فلزی دچار خستگی میشوند.
این مدل از یک حلقه لاستیکی بزرگ تشکیل شده است.
ویژگی اصلی آن:
جذب بسیار زیاد ارتعاش
است.
بارهای بسیار سنگین و شوکهای شدید.

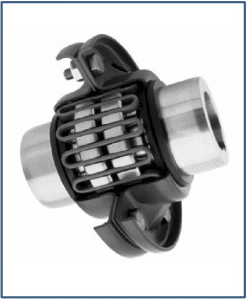

این کوپلینگ کمتر از سایر مدلها شناخته شده اما در صنایع سنگین بسیار محبوب است.
درون آن فنرهای فولادی مخصوص قرار دارند.
همین فنرها:
یکی از سادهترین طراحیها را دارد.
دو چرخزنجیر توسط یک زنجیر به هم متصل میشوند.
یکی از جالبترین انواع کوپلینگ است.
در این مدل، یک قطعه میانی بین دو توپی حرکت میکند.
این طراحی باعث میشود ناهمراستایی شعاعی نسبتاً زیادی جبران شود.
در این مدل از یک بلوز فلزی بسیار نازک استفاده میشود.
مزیت اصلی آن:
تقریباً بدون بکلش بودن
است.
به همین دلیل در CNC و رباتها کاربرد فراوانی دارد.
همه ما آن را در خودروها دیدهایم.
اما در صنعت نیز استفاده فراوانی دارد.
وقتی دو محور با زاویه نسبتاً زیاد نسبت به هم قرار دارند، این نوع بهترین انتخاب است.
در این مدل هیچ تماس مکانیکی مستقیم بین ورودی و خروجی وجود ندارد.
انتقال گشتاور توسط روغن انجام میشود.
در این مدل هیچ اتصال مکانیکی بین دو محور وجود ندارد.
انتقال گشتاور توسط میدان مغناطیسی انجام میشود.
| اگر تجهیز شما… | بهترین انتخاب |
|---|---|
| پمپ صنعتی | Jaw / Spacer |
| فن صنعتی | Jaw |
| کمپرسور | Disc |
| گیربکس سنگین | Gear |
| معدن | Gear / Fluid |
| فولاد | Gear / Grid |
| CNC | Bellows |
| سروو موتور | Bellows / Disc |
| صنایع غذایی | Disc / Stainless |
| مواد شیمیایی | Magnetic |
| جرثقیل | Fluid |
| آسیاب | Gear |
| نوار نقاله سنگین | Fluid / Gear |
عالی، الان وارد بخشی میشویم که معمولاً کتابهای مهندسی هم بهصورت پراکنده به آن پرداختهاند، اما ما آن را به شکل کاملاً کاربردی و صنعتی ارائه میکنیم.
اگر از مهندسان تعمیرات باتجربه سؤال کنید که بیشترین دشمن سیستم انتقال قدرت چیست، اغلب پاسخ خواهند داد:
ارتعاش (Vibration)
ارتعاش دشمن خاموش تمام تجهیزات دوار است.
کوپلینگ دقیقاً در مرکز این میدان قرار دارد.
اگر ارتعاش بهدرستی کنترل نشود، بهترتیب آسیب به این قطعات منتقل خواهد شد:
کوپلینگ
↓
بلبرینگ
↓
شفت
↓
گیربکس
↓
موتور
↓
فونداسیون
بنابراین کوپلینگ اولین خط دفاعی سیستم انتقال قدرت محسوب میشود.
تقریباً تمام مشکلات کوپلینگ به یکی از این سه مورد برمیگردد.
در این حالت محورهای دو شفت موازی هستند اما روی یک خط قرار ندارند.
علائم:
دو محور با زاویه نسبت به هم قرار گرفتهاند.
علائم:
فاصله دو محور تغییر کرده است.
در این حالت معمولاً:
بیشترین آسیب را میبینند.
گاهی تصور میشود کوپلینگ عامل ایجاد ارتعاش است.
در حالی که معمولاً ارتعاش از یکی از این منابع وارد سیستم میشود:
کوپلینگ فقط اولین قطعهای است که این ارتعاش را احساس میکند.
در بسیاری از مدلهای انعطافپذیر، بخشی از انرژی ضربه به گرما تبدیل میشود.
در نتیجه:
به همین دلیل کوپلینگ را گاهی فیوز مکانیکی سیستم انتقال قدرت نیز مینامند.
در پروژههای حرفهای، وضعیت کوپلینگ با دستگاههای آنالیز ارتعاش بررسی میشود.
هر خرابی، الگوی خاص خود را ایجاد میکند.
برای مثال:
افزایش ارتعاش در فرکانس دور موتور
↓
احتمال نابالانسی
ارتعاش دو برابر سرعت دوران
↓
احتمال Alignment اشتباه
فرکانسهای نامنظم
↓
احتمال لقی
فرکانسهای ضربهای
↓
احتمال شکست قطعات
به همین دلیل، یک متخصص ارتعاش میتواند حتی قبل از باز کردن دستگاه، نوع خرابی را حدس بزند.
یکی از موضوعات کمتر شناختهشده، خستگی فلز است.
ممکن است یک کوپلینگ سالها بدون مشکل کار کند.
اما میلیونها سیکل بارگذاری باعث ایجاد ترکهای میکروسکوپی میشود.
این ترکها بهآرامی رشد میکنند تا در نهایت شکست ناگهانی رخ دهد.
به همین دلیل در صنایع حساس، کوپلینگها قبل از رسیدن به پایان عمر واقعی تعویض میشوند.
دمای محیط تأثیر مستقیمی بر عملکرد کوپلینگ دارد.
در محیطهای بسیار گرم:
در محیطهای بسیار سرد:
بنابراین هنگام انتخاب کوپلینگ، دمای محیط باید همیشه در نظر گرفته شود.
امروزه بسیاری از موتورهای صنعتی توسط اینورتر کنترل میشوند.
اینورتر باعث میشود:
اما در مقابل، تغییرات سریع گشتاور نیز ایجاد میکند.
در برخی کاربردها، انتخاب کوپلینگ مناسب برای موتورهای مجهز به VFD اهمیت بیشتری نسبت به موتورهای معمولی دارد.
تحقیقات نشان داده است که:
هممحوری نامناسب میتواند باعث افزایش قابل توجه مصرف انرژی شود.
زیرا:
به همین دلیل، اصلاح هممحوری یکی از پروژههای رایج در برنامههای بهینهسازی مصرف انرژی کارخانهها است.
هر میلیمتر ناهمراستایی که امروز اصلاح نشود، فردا به ساعتها توقف خط تولید و میلیونها تومان هزینه تعمیرات تبدیل خواهد شد.
در بخش بعد، وارد مباحث طراحی میشویم و بررسی خواهیم کرد که برای ترکیبهای مختلف مانند:
چه نوع کوپلینگی بهترین عملکرد را خواهد داشت و چرا. این بخش برای مهندسان طراح، سازندگان ماشینآلات و واحدهای خرید صنعتی بسیار ارزشمند خواهد بود.
یکی از اشتباهات رایج در طراحی ماشینآلات این است که کوپلینگ تنها بر اساس توان موتور انتخاب میشود. در حالی که نوع موتور، نوع گیربکس، نحوه انتقال بار و رفتار دینامیکی مجموعه، همگی بر انتخاب کوپلینگ تأثیر مستقیم دارند.
به همین دلیل، مهندسان طراحی معمولاً ابتدا نوع سیستم انتقال قدرت را مشخص میکنند و سپس مناسبترین کوپلینگ را انتخاب میکنند.
گیربکسهای حلزونی معمولاً دارای ویژگیهای زیر هستند:
در اکثر کاربردها، بهترین انتخاب عبارت است از:
اگر بار ضربهای وجود نداشته باشد، این ترکیب سالها بدون مشکل کار خواهد کرد.
این گیربکسها راندمان بالایی دارند و تقریباً در تمام صنایع دیده میشوند.
ویژگیها:
پیشنهاد مهندسی:
گیربکسهای خورشیدی دارای چگالی گشتاور بسیار بالایی هستند.
در نتیجه خروجی آنها میتواند چندین برابر موتور گشتاور تولید کند.
در این کاربرد معمولاً از:
استفاده میشود.
خصوصاً در ماشینآلات CNC، جرثقیلها و تجهیزات سنگین.
گیربکسهای سایکلو یکی از مقاومترین گیربکسهای صنعتی هستند.
ویژگی مهم آنها:
تحمل شوک بسیار زیاد
است.
به همین دلیل کوپلینگ نیز باید بتواند رفتار مشابهی داشته باشد.
انتخابهای مناسب:
در بارهای بسیار سنگین:
Fluid Coupling
نیز گزینه مناسبی خواهد بود.
در بسیاری از موتورگیربکسهای یکپارچه، کوپلینگ داخلی وجود دارد.
اما زمانی که موتور و گیربکس جداگانه نصب میشوند، معمولاً از:
Jaw Coupling
استفاده میشود.
سرووموتورها دنیای متفاوتی دارند.
در این تجهیزات:
حتی چند دقیقه قوسی بکلش نیز اهمیت دارد.
بنابراین کوپلینگ باید:
داشته باشد.
بهترین انتخاب:
در ماشینآلات دقیق، پرینترهای صنعتی و تجهیزات اتوماسیون معمولاً از استپ موتور استفاده میشود.
در این کاربرد نیز:
Bellows
و
Oldham
انتخابهای مناسبی هستند.
موتورهای دیزلی رفتار متفاوتی نسبت به موتورهای الکتریکی دارند.
آنها:
تولید میکنند.
در نتیجه معمولاً از:
استفاده میشود.
موتورهای هیدرولیکی در بسیاری از ماشینآلات راهسازی و معدنی استفاده میشوند.
به دلیل تغییرات سریع گشتاور، کوپلینگ باید:
داشته باشد.
امروزه بیشتر خطوط تولید به اینورتر مجهز هستند.
اگرچه اینورتر استارت نرم ایجاد میکند، اما:
را نیز به سیستم وارد میکند.
در این شرایط معمولاً:
Jaw Coupling
یا
Disc Coupling
عملکرد بسیار خوبی دارند.
یکی از اشتباهات رایج این است که گفته میشود:
“این موتور ۱۵ کیلووات است، پس کوپلینگ ۱۵ کیلوواتی میخواهیم.”
در واقع چنین چیزی وجود ندارد.
کوپلینگ باید بر اساس:
انتخاب شود.
دو موتور ۱۵ کیلووات ممکن است به دو کوپلینگ کاملاً متفاوت نیاز داشته باشند.
سرعت نیز نقش مهمی دارد.
به طور کلی:
تقریباً تمام کوپلینگها قابل استفاده هستند.
بهتر است کوپلینگ ظرفیت بیشتری داشته باشد.
در این شرایط معمولاً:
Fluid Coupling
بهترین عملکرد را دارد.
| سیستم انتقال قدرت | کوپلینگ پیشنهادی |
|---|---|
| موتور + پمپ | Jaw |
| موتور + فن | Jaw |
| موتور + بلوئر | Jaw / Disc |
| موتور + گیربکس حلزونی | Jaw |
| موتور + گیربکس هلیکال | Jaw / Disc |
| موتور + گیربکس خورشیدی | Gear / Disc |
| موتور + گیربکس سایکلو | Gear / Grid |
| موتور دیزلی | Fluid |
| سرووموتور | Bellows |
| CNC | Bellows |
| کمپرسور | Disc |
| معدن | Gear / Fluid |
| فولاد | Gear / Grid |
| جرثقیل | Fluid |
| آسیاب | Gear |
در پروژههای صنعتی، انتخاب کوپلینگ نباید بهصورت مستقل انجام شود. بهترین نتیجه زمانی حاصل میشود که موتور، گیربکس، کوپلینگ، شفت و تجهیز مصرفکننده بهعنوان یک سیستم واحد دیده شوند.
در بسیاری از پروژهها، تغییر یک مدل کوپلینگ بدون بررسی رفتار کل سیستم، نهتنها مشکل را حل نکرده، بلکه باعث افزایش لرزش، کاهش عمر بلبرینگها و حتی شکست شفت شده است.
به همین دلیل، در ماتسوکو انتخاب کوپلینگ همیشه با نگاه سیستمی انجام میشود؛ رویکردی که هدف آن تنها انتقال گشتاور نیست، بلکه افزایش قابلیت اطمینان، کاهش هزینه نگهداری و حداکثر کردن عمر کل سیستم انتقال قدرت است.
پس از انتخاب نوع کوپلینگ، مهمترین مرحله، تعیین سایز مناسب آن است.
برخلاف تصور بسیاری از افراد، سایز کوپلینگ تنها بر اساس توان موتور انتخاب نمیشود.
در یک انتخاب مهندسی، پارامترهای متعددی باید همزمان بررسی شوند، از جمله:
این اطلاعات پایه تصمیمگیری هستند و در نهایت تعیین میکنند که کدام مدل و چه سایزی از کوپلینگ برای سیستم مناسب است.
یکی از مهمترین پارامترهایی که در بسیاری از انتخابهای اشتباه نادیده گرفته میشود، ضریب سرویس است.
دو دستگاه ممکن است موتور و توان یکسانی داشته باشند، اما به دلیل تفاوت در شرایط کاری، به دو کوپلینگ کاملاً متفاوت نیاز داشته باشند.
برای مثال:
هر دو ممکن است موتور ۳۰ کیلووات داشته باشند، اما انتخاب کوپلینگ آنها هرگز یکسان نخواهد بود.
اگر کوپلینگ کوچکتر از مقدار مورد نیاز انتخاب شود:
اگر بیش از حد بزرگ انتخاب شود:
هدف مهندس، انتخاب کوپلینگ بهینه است، نه بزرگترین یا ارزانترین کوپلینگ.
اگر قصد سفارش کوپلینگ برای یک تجهیز صنعتی را دارید، آماده بودن اطلاعات زیر باعث میشود انتخاب دقیقتر و سریعتر انجام شود:
این اطلاعات معمولاً برای انتخاب بیش از ۹۰ درصد کوپلینگهای صنعتی کافی هستند.
در پروژههای صنعتی، این خطاها بیش از همه مشاهده میشوند:
هر یک از این اشتباهات میتواند باعث کاهش عمر سیستم انتقال قدرت شود.
در این آموزش وارد فرمولها، محاسبات گشتاور، انتخاب ضریب سرویس و مثالهای عددی نمیشویم.
این موضوعات در قالب یک نوشته و مقاله آموزشی مستقل با عنوانی مانند:
«محاسبات انتخاب کوپلینگ صنعتی؛ راهنمای کامل سایزینگ و انتخاب مهندسی»
منتشر خواهند شد.
در آن مقاله بهصورت کامل به موارد زیر خواهیم پرداخت:
در پروژههای صنعتی، مهندسان، تأمینکنندگان و سازندگان ماشینآلات معمولاً از اصطلاحات انگلیسی استفاده میکنند. آشنایی با این واژهها باعث میشود هنگام مطالعه کاتالوگها، استانداردها و مستندات فنی، درک دقیقتری از مشخصات کوپلینگ داشته باشید.
| اصطلاح | معنی |
|---|---|
| Coupling | کوپلینگ |
| Shaft Coupling | اتصال شفت |
| Flexible Coupling | کوپلینگ انعطافپذیر |
| Rigid Coupling | کوپلینگ صلب |
| Gear Coupling | کوپلینگ دندهای |
| Jaw Coupling | کوپلینگ فکی |
| Disc Coupling | کوپلینگ دیسکی |
| Grid Coupling | کوپلینگ فنری |
| Chain Coupling | کوپلینگ زنجیری |
| Fluid Coupling | کوپلینگ هیدرولیکی |
| Magnetic Coupling | کوپلینگ مغناطیسی |
| Bellows Coupling | کوپلینگ بلوزی |
| Spider | المان لاستیکی |
| Hub | توپی |
| Spacer | قطعه واسط |
| Sleeve | بوش یا غلاف |
| Misalignment | ناهمراستایی |
| Alignment | هممحوری |
| Torque | گشتاور |
| Torque Capacity | ظرفیت انتقال گشتاور |
| Service Factor | ضریب سرویس |
| Backlash | لقی پیچشی |
| Torsional Stiffness | سختی پیچشی |
| Dynamic Balance | بالانس دینامیکی |
| Vibration | ارتعاش |
| Shock Load | بار ضربهای |
| Fatigue | خستگی فلز |
| Condition Monitoring | پایش وضعیت |
| Laser Alignment | هممحوری لیزری |
حتی در کارخانههای بزرگ نیز برخی اشتباهات بارها تکرار میشوند. شناخت این موارد میتواند از هزینههای سنگین تعمیرات جلوگیری کند.
بزرگترین اشتباه این است که تصور شود اگر قطر شفت مناسب باشد، کوپلینگ نیز مناسب است.
در حالی که قطر شفت تنها یکی از دهها پارامتر انتخاب است.
کوپلینگ باید بر اساس گشتاور واقعی سیستم انتخاب شود، نه صرفاً توان نامی موتور.
در بسیاری از خرابیها، علت اصلی کوچک بودن کوپلینگ نیست؛ بلکه حذف ضریب سرویس در محاسبات اولیه است.
برخی تصور میکنند کوپلینگ انعطافپذیر میتواند هر مقدار خطای نصب را جبران کند.
در حالی که هر مدل محدوده مشخصی برای تحمل ناهمراستایی دارد.
گاهی دیده میشود که یک کوپلینگ مرتب خراب میشود و تنها همان قطعه تعویض میشود.
در چنین شرایطی باید علت اصلی خرابی در کل سیستم انتقال قدرت بررسی شود.
استفاده از گریس نامناسب یا روانکاری بیش از حد، در بعضی مدلها به اندازه کمبود گریس خطرناک است.
المانهای لاستیکی یا قطعات یدکی بیکیفیت ممکن است در ظاهر مشابه نمونه اصلی باشند، اما از نظر سختی، مقاومت و عمر مفید تفاوت زیادی داشته باشند.
دما، رطوبت، گردوغبار، مواد شیمیایی و حتی ارتفاع محل نصب میتوانند در انتخاب نوع کوپلینگ تأثیرگذار باشند.
اگر قصد خرید کوپلینگ دارید، پیش از تماس با تأمینکننده، این اطلاعات را آماده کنید:
✓ نوع تجهیز
✓ مدل موتور
✓ توان موتور
✓ سرعت موتور
✓ مدل گیربکس
✓ نسبت تبدیل
✓ گشتاور خروجی
✓ قطر شفت موتور
✓ قطر شفت گیربکس
✓ نوع خار
✓ فاصله دو محور
✓ نوع بار
✓ شرایط محیطی
✓ ساعات کارکرد روزانه
✓ روش راهاندازی موتور
✓ وجود اینورتر (VFD)
✓ فضای قابل دسترس برای نصب
قبل از نهایی کردن سفارش، این سؤالات را از خود بپرسید:
اگر پاسخ همه این سؤالات مثبت باشد، احتمال انتخاب صحیح کوپلینگ بسیار بالا خواهد بود.
در پروژههای صنعتی موفق، کوپلینگ آخرین قطعهای نیست که انتخاب میشود؛ بلکه آخرین قطعهای است که پس از تحلیل کامل سیستم انتقال قدرت انتخاب میشود.
وقتی موتور، گیربکس، شفت، بار، شرایط محیطی و برنامه نگهداری بهعنوان یک مجموعه دیده شوند، کوپلینگ نیز بهترین عملکرد خود را ارائه خواهد داد و به جای تبدیل شدن به نقطه ضعف سیستم، به یکی از عوامل اصلی افزایش قابلیت اطمینان و کاهش هزینههای تعمیرات تبدیل خواهد شد.
عالی. از اینجا وارد بخشی میشویم که به نظر من یکی از مهمترین قسمتهای کل پیلار است و تقریباً هیچ سایت فارسی آن را به این شکل ارائه نکرده است.
این بخش علاوه بر ارزش بسیار زیاد برای SEO، GEO و AEO، از نظر اعتمادسازی نیز فوقالعاده عمل میکند.
در این بخش چند پروژه واقعی را بررسی میکنیم تا ببینیم مهندسان چگونه برای هر کاربرد، مناسبترین کوپلینگ را انتخاب میکنند.
فرض کنید قرار است یک پمپ سانتریفیوژ در یک کارخانه نصب شود.
مشخصات تجهیز:
در این پروژه معمولاً انتخاب اول:
کوپلینگ فکی (Jaw Coupling)
خواهد بود.
زیرا:
همگی با شرایط این پروژه سازگار هستند.
شرایط پروژه:
در این شرایط معمولاً مهندس به سراغ:
Fluid Coupling
یا
Gear Coupling
میرود.
زیرا کوپلینگ فکی عمر بسیار کوتاهی خواهد داشت.
شرایط:
در چنین پروژهای معمولاً:
Disc Coupling
انتخاب میشود.
در اینجا دقت مهمتر از قدرت است.
وجود حتی مقدار کمی بکلش میتواند کیفیت ماشینکاری را کاهش دهد.
به همین دلیل:
Bellows Coupling
بهترین گزینه خواهد بود.
ویژگیها:
در این پروژه معمولاً:
Gear Coupling
انتخاب میشود.
جرثقیل دائماً:
دارد.
بنابراین شوکهای مکانیکی بسیار زیاد هستند.
در این کاربرد معمولاً:
Fluid Coupling
انتخاب مطمئنتری است.
شرایط:
در این پروژه معمولاً:
یا
استفاده میشود.
در این پروژه:
وجود دارد.
انتخاب معمول:
Jaw Coupling
یا
Disc Coupling
است.
اگر هدف کاهش زمان تعمیرات باشد،
مهندس معمولاً:
Spacer Coupling
را انتخاب میکند.
زیرا بدون جابهجا کردن موتور، پمپ قابل تعمیر خواهد بود.
ویژگیها:
در این شرایط:
Jaw Coupling
بهترین تعادل بین قیمت و عملکرد را ایجاد میکند.
فرض کنید باید برای این تجهیز تصمیم بگیرید:
اولین گزینه شما چه خواهد بود؟
اگر پاسخ شما Gear Coupling یا Fluid Coupling است، دقیقاً مانند یک مهندس انتقال قدرت فکر میکنید.
در برخی کارخانهها دیده میشود که:
«همان کوپلینگی را که روی دستگاه قبلی نصب بوده، دوباره سفارش میدهند.»
در حالی که ممکن است:
در چنین شرایطی، انتخاب قبلی دیگر الزاماً انتخاب درستی نیست.
یک مهندس حرفهای هرگز از خود نمیپرسد:
«کدام کوپلینگ بهتر است؟»
بلکه سؤال صحیح این است:
«کدام کوپلینگ برای این شرایط کاری بهترین عملکرد را خواهد داشت؟»
همین تفاوت در نگاه، باعث میشود دو کارخانه با تجهیزات تقریباً مشابه، هزینههای تعمیرات کاملاً متفاوتی داشته باشند.
از اینجا وارد بخش «راهنمای جامع خرید کوپلینگ صنعتی» میشویم؛ اما نه از دید فروش، بلکه از دید یک مشاور فنی. در آن بخش یاد میدهیم چگونه از روی پلاک موتور، پلاک گیربکس، شرایط کاری و اطلاعات شفت، بتوان در کمتر از چند دقیقه گزینه مناسب را انتخاب یا حداقل گزینههای نامناسب را حذف کرد.
خرید کوپلینگ تنها انتخاب یک قطعه مکانیکی نیست.
در واقع شما در حال انتخاب یکی از مهمترین اجزای سیستم انتقال قدرت هستید؛ قطعهای که میتواند سالها بدون مشکل کار کند یا باعث توقفهای مکرر، خرابی بلبرینگها، شکست شفت و هزینههای سنگین تعمیرات شود.
به همین دلیل، انتخاب کوپلینگ باید بر پایه اطلاعات فنی انجام شود، نه صرفاً قیمت یا ظاهر محصول.
هرچه اطلاعات دقیقتر باشد، انتخاب نیز دقیقتر خواهد بود.
حداقل اطلاعات مورد نیاز عبارتاند از:
در بسیاری از پروژهها همه اطلاعات در دسترس نیست.
در این شرایط معمولاً با چند تصویر میتوان بخش زیادی از اطلاعات را استخراج کرد.
برای مثال:
همین اطلاعات معمولاً برای ارائه یک پیشنهاد اولیه کافی هستند.
خیر.
اگر سیستم در گذشته یکی از مشکلات زیر را داشته است:
بهتر است ابتدا علت اصلی بررسی شود و سپس درباره تغییر مدل یا سایز کوپلینگ تصمیم گرفته شود.
بله، اما نه به اندازه انتخاب صحیح.
یک کوپلینگ از برند متوسط که درست انتخاب شده باشد، معمولاً عملکرد بهتری از یک کوپلینگ بسیار گرانقیمت با انتخاب اشتباه خواهد داشت.
پس ترتیب اهمیت به این صورت است:
تعویض کوپلینگ تنها به دلیل قدیمی بودن آن توصیه نمیشود.
تعویض زمانی ضروری است که:
بسته به نوع کوپلینگ، پاسخ متفاوت است.
در برخی مدلها مانند Jaw Coupling معمولاً تنها المان لاستیکی تعویض میشود.
در مقابل، اگر در Gear Coupling دندانهها بهشدت آسیب دیده باشند، تعویض مجموعه اقتصادیتر و مطمئنتر خواهد بود.
پیش از نهایی کردن خرید، این موارد را یک بار دیگر بررسی کنید:
در برخی پروژهها انتخاب کوپلینگ ساده نیست و بهتر است پیش از خرید از یک متخصص مشورت بگیرید، بهویژه اگر:
در این شرایط، چند دقیقه بررسی فنی میتواند از هزینههای بسیار بیشتری در آینده جلوگیری کند.
در ماتسوکو انتخاب کوپلینگ تنها بر اساس شماره فنی یا کاتالوگ انجام نمیشود. ابتدا شرایط واقعی کارکرد، نوع بار، تجهیزات مرتبط و اهداف بهرهبرداری بررسی میشود تا مناسبترین راهکار از نظر قابلیت اطمینان، هزینه نگهداری و طول عمر سیستم پیشنهاد شود.
نمونهها:
پاسخ این سؤال به نوع پمپ بستگی دارد و هیچ پاسخ واحدی برای تمام پمپها وجود ندارد.
در پمپهای سانتریفیوژ کوچک و متوسط معمولاً کوپلینگ فکی (Jaw Coupling) انتخاب مناسبی است، زیرا علاوه بر انتقال مطمئن گشتاور، بخشی از ارتعاشات را جذب میکند و هزینه نگهداری پایینی دارد.
اگر دسترسی به پمپ برای تعمیرات اهمیت زیادی داشته باشد، استفاده از Spacer Coupling باعث میشود بدون جابهجایی موتور بتوان پمپ را باز کرد و زمان توقف خط تولید کاهش یابد.
در پمپهای حساس با دور بالا یا در صنایع نفت، گاز و پتروشیمی، کوپلینگ دیسکی (Disc Coupling) به دلیل دقت بالا و عدم نیاز به روانکاری انتخاب رایجتری است.
بنابراین پیش از انتخاب، باید نوع پمپ، توان موتور، سرعت دوران و شرایط بهرهبرداری بررسی شوند.
در بسیاری از موارد، خود لاستیک مقصر نیست.
پارگی مکرر المان لاستیکی معمولاً یکی از نشانههای وجود مشکل در سیستم انتقال قدرت است.
رایجترین دلایل عبارتاند از:
اگر فقط لاستیک تعویض شود و علت اصلی برطرف نشود، خرابی دوباره تکرار خواهد شد.
بله.
یکی از مهمترین دلایل خرابی زودرس بلبرینگها، هممحوری نامناسب است.
وقتی کوپلینگ در وضعیت صحیح نصب نشده باشد، نیروهای اضافی به شفت وارد میشوند و این نیروها مستقیماً به بلبرینگ منتقل میشوند.
در نتیجه:
به همین دلیل، بررسی وضعیت کوپلینگ همیشه بخشی از فرآیند عیبیابی بلبرینگ است.
این دو مدل برای شرایط کاری متفاوتی طراحی شدهاند.
کوپلینگ فکی:
کوپلینگ دندهای:
بنابراین انتخاب بین این دو به نوع کاربرد بستگی دارد، نه صرفاً قیمت.
خیر.
بزرگتر بودن همیشه به معنی بهتر بودن نیست.
کوپلینگ بیش از حد بزرگ میتواند:
هدف مهندس انتخاب سایز مناسب است، نه بزرگترین سایز.
پاسخ به شرایط کاری بستگی دارد.
در بیشتر کارخانهها، بازدید دورهای کوپلینگ در برنامه PM انجام میشود.
در هر بازدید معمولاً این موارد کنترل میشوند:
اگر دستگاه در شرایط سخت کار میکند، فاصله بین بازدیدها باید کوتاهتر باشد.
خیر.
این یکی از رایجترین سوءبرداشتهاست.
کوپلینگهای انعطافپذیر تنها مقدار مشخصی از ناهمراستایی را تحمل میکنند.
اگر میزان خطا از محدوده مجاز بیشتر باشد:
بنابراین هیچ کوپلینگی جایگزین هممحوری صحیح نیست.
بله، اما بستگی به حساسیت تجهیز دارد.
برای ماشینآلات سبک، روشهای سنتی مانند ساعت اندازهگیری هنوز هم در بسیاری از پروژهها استفاده میشوند.
اما در تجهیزات حساس مانند:
استفاده از سیستمهای Laser Alignment دقت بسیار بیشتری ایجاد میکند و معمولاً باعث افزایش عمر تجهیزات میشود.
در سرعتهای پایین معمولاً خیر.
اما در تجهیزات با سرعت بالا، بالانس دینامیکی کوپلینگ اهمیت زیادی دارد.
عدم بالانس میتواند باعث:
شود.
صدای غیرعادی هرگز نباید نادیده گرفته شود.
ابتدا باید بررسی شود:
ادامه کار با کوپلینگ دارای صدای غیرعادی ممکن است باعث آسیب به سایر اجزای سیستم انتقال قدرت شود.
بله، اما میزان کاهش لرزش به نوع کوپلینگ بستگی دارد.
کوپلینگهای انعطافپذیر مانند Jaw، Tyre و Grid بخشی از ارتعاشات پیچشی و مکانیکی را جذب میکنند و مانع انتقال مستقیم آنها به موتور یا گیربکس میشوند.
البته نباید انتظار داشت که کوپلینگ، جایگزین بالانس یا هممحوری صحیح شود. اگر منشأ لرزش از نابالانسی پروانه، خرابی بلبرینگ یا خمیدگی شفت باشد، تعویض کوپلینگ مشکل را برطرف نخواهد کرد.
در اغلب موارد این کار توصیه نمیشود.
حتی اگر ابعاد ظاهری مشابه باشند، ممکن است:
استفاده از قطعات متعلق به برندهای مختلف میتواند عمر مجموعه را کاهش دهد.
پاسخ به نوع کوپلینگ بستگی دارد.
برخی مدلها مانند:
اصلاً نیاز به روانکاری ندارند.
در مقابل، مدلهایی مانند:
بدون روانکاری مناسب، عمر بسیار کوتاهی خواهند داشت.
بهصورت مستقیم خیر.
اما انتخاب اشتباه یا نصب نادرست آن میتواند باعث افزایش بار موتور شود.
در نتیجه:
در پروژههای بهینهسازی انرژی، اصلاح هممحوری یکی از اقداماتی است که گاهی بدون تعویض موتور، باعث کاهش مصرف برق میشود.
هر زمان که دسترسی به تجهیز برای تعمیرات اهمیت داشته باشد.
برای مثال در بسیاری از پمپهای صنعتی، استفاده از Spacer Coupling این امکان را فراهم میکند که پمپ بدون جابهجایی موتور باز شود.
این ویژگی زمان توقف خط تولید را به شکل محسوسی کاهش میدهد.
تا حدی بله.
اما این موضوع نباید باعث بیدقتی در نصب شود.
هر کوپلینگ تنها مقدار مشخصی از:
را تحمل میکند.
استفاده از آن خارج از محدوده مجاز، باعث کاهش عمر تجهیزات خواهد شد.
ظرفیت مناسب تنها با مقایسه توان موتور مشخص نمیشود.
برای پاسخ دقیق باید موارد زیر بررسی شوند:
به همین دلیل در پروژههای صنعتی از جداول انتخاب سازندگان و محاسبات مهندسی استفاده میشود.
بله، بسیار مهم است.
در بسیاری از خرابیها، مشکل از طراحی کوپلینگ نیست؛ بلکه از کیفیت پایین المان لاستیکی است.
الاستومر مناسب باید:
در بسیاری از مدلهای انعطافپذیر، پاسخ مثبت است.
این کوپلینگها بخشی از شوکهای ناشی از استارت، توقف یا تغییرات ناگهانی بار را جذب میکنند و از انتقال کامل آنها به چرخدندههای گیربکس جلوگیری میکنند.
به همین دلیل انتخاب صحیح کوپلینگ میتواند عمر گیربکس را افزایش دهد.
پاسخ کوتاه این است:
هیچکدام.
آنچه بیشترین اهمیت را دارد انتخاب صحیح است.
یک کوپلینگ گرانقیمت اگر برای شرایط کاری نامناسب انتخاب شود، عملکرد ضعیفی خواهد داشت.
در مقابل، یک کوپلینگ باکیفیت متوسط که متناسب با شرایط واقعی سیستم انتخاب شده باشد، میتواند سالها بدون مشکل کار کند.
بنابراین معیار تصمیمگیری باید به ترتیب زیر باشد:
عالی، حالا وارد FAQهای سطح بالاتر میشویم؛ سؤالهایی که معمولاً مدیران فنی، طراحان ماشینآلات و کارشناسان خرید جستجو میکنند.
هیچکدام ذاتاً بهتر نیستند.
هر کدام برای شرایط خاصی طراحی شدهاند.
کوپلینگ صلب زمانی استفاده میشود که:
در مقابل، بیشتر ماشینآلات صنعتی به دلیل وجود ارتعاش، تغییرات دمایی و خطاهای نصب، از کوپلینگهای انعطافپذیر استفاده میکنند.
به همین دلیل امروزه سهم کوپلینگهای Flexible در صنعت بسیار بیشتر از Rigid است.
خیر.
حتی اگر هیچ خرابی ظاهری وجود نداشته باشد، هر کوپلینگ دارای عمر طراحی مشخصی است.
عوامل مؤثر بر عمر:
در بسیاری از صنایع حساس، کوپلینگها پیش از پایان عمر تئوری تعویض میشوند تا از توقف ناگهانی تولید جلوگیری شود.
بهصورت مستقیم خیر.
اما انتخاب یا نصب اشتباه آن میتواند نیروهای اضافی به شفت وارد کند.
این نیروها به مرور زمان باعث:
خواهند شد.
در اغلب موارد، شفت قربانی یک مشکل قدیمی در هممحوری یا انتخاب نادرست کوپلینگ است.
اختلاف قیمت معمولاً به عوامل زیر مربوط است:
بنابراین قیمت بالاتر همیشه به معنای سود بیشتر فروشنده نیست؛ گاهی نتیجه فناوری پیچیدهتر و کیفیت ساخت بالاتر است.
در اکثر موارد این کار توصیه نمیشود.
کوپلینگ یک قطعه انتقال قدرت دقیق است و هرگونه جوشکاری ممکن است:
در بسیاری از موارد، تعویض قطعه آسیبدیده ایمنتر و اقتصادیتر از تعمیر آن است.
زیرا کوپلینگ همیشه علت اصلی لرزش نیست.
منشأ لرزش ممکن است یکی از موارد زیر باشد:
به همین دلیل، تعویض کوپلینگ بدون عیبیابی کامل، همیشه نتیجه مطلوبی نخواهد داشت.
خیر.
رنگ تنها برای:
استفاده میشود.
ویژگیهای مکانیکی کوپلینگ به رنگ آن وابسته نیست.
بله.
در محیطهایی مانند صنایع نفت، گاز، پتروشیمی و پالایشگاهها، انتخاب کوپلینگ باید با رعایت الزامات ایمنی انجام شود.
در چنین محیطهایی ممکن است نیاز به:
وجود داشته باشد.
کاملاً.
اگر:
ممکن است کوپلینگ فعلی دیگر ظرفیت کافی نداشته باشد.
به همین دلیل، هنگام ارتقای تجهیزات، کوپلینگ نیز باید دوباره بررسی شود.
اگر فقط یک عامل را انتخاب کنیم، پاسخ این است:
هممحوری صحیح.
حتی بهترین کوپلینگ دنیا نیز در صورت نصب نادرست، عمر کوتاهی خواهد داشت.
در مقابل، یک کوپلینگ استاندارد که:
میتواند سالها بدون نیاز به تعویض کار کند.
در بسیاری از کارخانهها، پس از اجرای پروژه دقیق Laser Alignment، نتایج زیر مشاهده شده است:
به همین دلیل، هممحوری دقیق یکی از اقتصادیترین سرمایهگذاریها در نگهداری و تعمیرات محسوب میشود.
در این جدول، حدود ۳۰ معیار مهندسی (گشتاور، سرعت، قیمت، دقت، نگهداری، تحمل ناهمراستایی، نیاز به روانکاری، جذب ارتعاش، صنایع مناسب، طول عمر، هزینه چرخه عمر و…) را برای همه انواع کوپلینگ کنار هم قرار میدهیم. این جدول بهتنهایی میتواند یکی از ارزشمندترین بخشهای کل مقاله آموزشی باشد
انتخاب کوپلینگ تنها به نوع آن محدود نمیشود. هر خانواده از کوپلینگها برای شرایط کاری خاصی طراحی شدهاند و شناخت نقاط قوت و محدودیتهای آنها، تصمیمگیری مهندسی را بسیار سادهتر میکند.
| نوع کوپلینگ | ظرفیت گشتاور | سرعت مجاز | جذب ارتعاش | تحمل ناهمراستایی | نیاز به روانکاری | هزینه اولیه | هزینه نگهداری | دقت انتقال | کاربرد اصلی |
|---|---|---|---|---|---|---|---|---|---|
| Jaw | متوسط | زیاد | بسیار خوب | خوب | ندارد | کم | بسیار کم | خوب | پمپ، فن، بلوئر |
| Gear | بسیار زیاد | زیاد | کم | متوسط | دارد | زیاد | متوسط | بسیار بالا | فولاد، معدن |
| Disc | زیاد | بسیار زیاد | کم | متوسط | ندارد | زیاد | کم | بسیار بالا | توربین، کمپرسور |
| Grid | زیاد | متوسط | بسیار خوب | خوب | دارد | متوسط | متوسط | خوب | ماشینآلات سنگین |
| Tyre | متوسط | متوسط | عالی | زیاد | ندارد | متوسط | کم | متوسط | صنایع عمومی |
| Chain | متوسط | متوسط | کم | کم | دارد | کم | متوسط | متوسط | انتقال قدرت عمومی |
| Bellows | کم تا متوسط | بسیار زیاد | کم | کم | ندارد | زیاد | بسیار کم | فوقالعاده | CNC، سروو |
| Oldham | کم | زیاد | خوب | زیاد | ندارد | متوسط | کم | بالا | تجهیزات دقیق |
| Fluid | بسیار زیاد | متوسط | فوقالعاده | مستقل از ناهمراستایی | روغن داخلی | زیاد | کم | متوسط | معدن، جرثقیل |
| Magnetic | متوسط | زیاد | خوب | محدود | ندارد | بسیار زیاد | بسیار کم | بالا | صنایع شیمیایی |
| Universal Joint | زیاد | متوسط | کم | زاویه زیاد | دارد | متوسط | متوسط | متوسط | شفتهای زاویهدار |
| Rigid | بسیار زیاد | زیاد | ندارد | ندارد | ندارد | کم | بسیار کم | بسیار بالا | تجهیزات دقیق هممحور |
هر صنعت شرایط کاری متفاوتی دارد؛ بنابراین انتخاب کوپلینگ نیز باید متناسب با محیط، نوع بار و الزامات نگهداری باشد.
| صنعت | مناسبترین گزینهها |
|---|---|
| فولاد | Gear، Grid |
| معدن | Gear، Fluid |
| سیمان | Gear، Fluid |
| نفت و گاز | Disc، Gear |
| پتروشیمی | Disc، Magnetic |
| نیروگاه | Disc |
| صنایع غذایی | Disc، Stainless Steel، Magnetic |
| آب و فاضلاب | Jaw، Spacer |
| بستهبندی | Jaw، Bellows |
| خودروسازی | Disc، Bellows |
| کاغذ | Jaw، Disc |
| نساجی | Jaw |
| دارویی | Magnetic، Disc |
اگر واحد نت کارخانه برای شما اهمیت بیشتری از قیمت خرید دارد، جدول زیر کمک میکند انتخاب بهتری داشته باشید.
| معیار | بهترین انتخاب |
|---|---|
| کمترین نیاز به سرویس | Disc |
| کمترین هزینه نگهداری | Jaw |
| سریعترین تعویض قطعه | Jaw |
| مناسبترین برای PM | Jaw، Disc |
| بیشترین عمر مفید | Gear (در صورت روانکاری صحیح) |
| بهترین عملکرد در شوک | Fluid |
| بهترین عملکرد در ارتعاش | Tyre |
| مناسبترین برای سرعت بالا | Disc، Bellows |
گاهی ارزانترین کوپلینگ، گرانترین انتخاب پروژه است.
هزینه واقعی یک کوپلینگ فقط قیمت خرید آن نیست.
هزینه چرخه عمر شامل موارد زیر است:
به همین دلیل، بسیاری از کارخانهها هنگام خرید تنها به قیمت اولیه نگاه نمیکنند و هزینه کل مالکیت (Total Cost of Ownership – TCO) را ملاک تصمیمگیری قرار میدهند.
| اگر اولویت شما… | انتخاب مناسب |
|---|---|
| کمترین هزینه | Jaw |
| بیشترین گشتاور | Gear |
| بیشترین دقت | Bellows |
| بیشترین سرعت | Disc |
| کمترین نگهداری | Disc |
| بیشترین جذب شوک | Fluid |
| بیشترین جذب لرزش | Tyre |
| تعمیرات آسان | Jaw |
| صنایع شیمیایی | Magnetic |
| ماشینآلات CNC | Bellows |
بسیاری از مهندسان هنگام انتخاب کوپلینگ، سؤال را از اینجا شروع میکنند:
اولین سؤال: بار شما چگونه است؟
↓
به سراغ Jaw یا Disc بروید.
↓
Gear یا Fluid را بررسی کنید.
↓
Disc یا Bellows مناسبتر هستند.
↓
Bellows انتخاب اول است.
↓
Tyre، Jaw یا Oldham میتوانند گزینههای مناسبتری باشند.
↓
Spacer Coupling را در اولویت قرار دهید.
در بسیاری از پروژهها، اختلاف قیمت بین دو مدل کوپلینگ شاید کمتر از چند درصد هزینه کل تجهیز باشد؛ اما انتخاب صحیح میتواند سالها از توقف تولید، تعویض بلبرینگ، شکست شفت و تعمیر گیربکس جلوگیری کند.
به همین دلیل، کوپلینگ هرگز یک قطعه ساده یا مصرفی نیست؛ بلکه بخشی از استراتژی قابلیت اطمینان (Reliability) کل سیستم انتقال قدرت است.
در این بخش چند سناریوی واقعی از پروژههای صنعتی را بررسی میکنیم تا ببینیم انتخاب صحیح یا نادرست کوپلینگ چگونه بر عملکرد کل سیستم تأثیر میگذارد.
در یک ایستگاه پمپاژ آب، المان لاستیکی کوپلینگ تقریباً هر دو ماه یکبار پاره میشد.
واحد تعمیرات طی یک سال بیش از شش بار تنها لاستیک را تعویض کرده بود.
پس از انجام هممحوری لیزری مشخص شد:
در یک کارخانه سیمان، شفت خروجی گیربکس بهطور ناگهانی شکست.
در ابتدا تصور میشد کیفیت شفت پایین بوده است.
آنالیز ارتعاش نشان داد:
در پنج سال بعد، هیچ شکست مشابهی مشاهده نشد.
در یک خط تولید مواد غذایی، مصرف برق یکی از موتورهای اصلی نسبت به تجهیزات مشابه بیشتر بود.
تمام قسمتها سالم بودند.
اما هنگام Alignment مشخص شد:
تنها با اصلاح هممحوری:
کوپلینگ تقریباً هر چند ماه یکبار آسیب میدید.
بارهای ضربهای بسیار شدید بودند.
کوپلینگ نصبشده از نوع Jaw بود.
پس از بررسی شرایط کاری:
Fluid Coupling
جایگزین شد.
بلبرینگ سمت کوپلینگ تقریباً هر شش ماه تعویض میشد.
هیچ ایرادی در کیفیت بلبرینگ وجود نداشت.
اما:
کوپلینگ بهدرستی نصب نشده بود.
پس از Alignment:
در یک پروژه، برای کاهش هزینه خرید، کوپلینگ ارزانتری انتخاب شد.
نتیجه:
در نهایت هزینه واقعی چندین برابر اختلاف قیمت اولیه شد.
در یک پروژه جدید، پیش از خرید تجهیزات:
همگی بهصورت یک سیستم بررسی شدند.
نتیجه:
در پنج سال نخست بهرهبرداری، هیچ خرابی مربوط به کوپلینگ ثبت نشد.
با وجود تفاوت صنایع، تقریباً همه پروژههای موفق چند ویژگی مشترک داشتند:
و تقریباً همه پروژههای ناموفق نیز اشتباهات مشابهی داشتند:
در بسیاری از پروژهها، کوپلینگ اولین قطعهای است که خراب میشود، اما آخرین قطعهای است که واقعاً مقصر است.
در اغلب موارد، خرابی کوپلینگ تنها نشانهای از وجود یک مشکل بزرگتر در سیستم انتقال قدرت است.
به همین دلیل، مهندسان باتجربه قبل از سفارش کوپلینگ جدید، همیشه این سؤال را میپرسند:
«چه عاملی باعث شد این کوپلینگ خراب شود؟»
همین سؤال ساده، تفاوت بین یک تعمیر موقت و یک راهحل دائمی را مشخص میکند.
مثلاً کاربر وارد صفحه میشود و میگوید:
و ما برای هر علامت، تمام علل احتمالی، روش بررسی و اقدام اصلاحی را در قالب یک جدول حرفهای ارائه میدهیم.
یکی از سریعترین روشهای پیدا کردن علت خرابی، بررسی علائم ظاهری سیستم است.
در بسیاری از موارد، کوپلینگ اولین قطعهای است که نشانههای یک مشکل بزرگتر را آشکار میکند.
رفع علت اصلی و نه صرفاً خنک کردن کوپلینگ.
تا زمانی که منشأ ارتعاش مشخص نشود، تعویض کوپلینگ راهحل قطعی نیست.
بازدید چشمی
بررسی گشتاور پیچها
کنترل لقی
رفع علت قبل از ادامه بهرهبرداری
(مخصوص Gear و Grid Coupling)
فقط تعویض پیچ کافی نیست.
علت اصلی باید پیدا شود.
یکی از خرابیهای رایج در انتقال قدرت.
بررسی کل سیستم انتقال قدرت
وجود ترک معمولاً به معنی پایان عمر قطعه است.
گاهی اولین نشانه خرابی کوپلینگ نیست.
بلکه اولین نشانه افزایش مقاومت مکانیکی سیستم است.
کوپلینگ نیز باید بررسی شود.
| علامت | علتهای محتمل | اولین اقدام |
|---|---|---|
| پارگی لاستیک | Alignment، اضافهبار | کنترل هممحوری |
| لرزش زیاد | نابالانسی، بلبرینگ | آنالیز ارتعاش |
| صدای غیرعادی | پیچ، خار، گریس | بازدید فوری |
| دمای بالا | اصطکاک، بار زیاد | اندازهگیری دما |
| نشتی گریس | آببند، گریس زیاد | بررسی کاسهنمد |
| شکست پیچ | شوک، ظرفیت کم | بررسی گشتاور |
| شکست خار | اضافهبار | بررسی شفت و بار |
| سایش دندانه | روانکاری | کنترل گریس |
| ترک | خستگی | تعویض قطعه |
| افزایش آمپر | بار اضافی | بررسی کل سیستم |
هیچگاه کوپلینگ را بدون بررسی علت خرابی تعویض نکنید.
در بسیاری از کارخانهها، یک کوپلینگ بارها تعویض شده است، در حالی که مشکل واقعی در جای دیگری مانند بلبرینگ، شفت، گیربکس یا هممحوری قرار داشته است.
یک عیبیابی صحیح، نهتنها هزینه تعمیرات را کاهش میدهد، بلکه از تکرار خرابی نیز جلوگیری میکند.
(حدود ۳۰۰۰ تا ۵۰۰۰ کلمه)
نمونهها:
این بخش از نظر GEO فوقالعاده است.
ارتباط کوپلینگ با:
تمام اینها به مقالات دیگر لینک میشوند.
این بخش را تقریباً هیچ سایتی ندارد.
مثلاً:
نه آموزش کامل
فقط معرفی
بعداً هر کدام کلاستر مستقل میشوند.
این بخش برای GEO عالی است.
مثلاً:
این موضوع تقریباً در سایتهای فارسی وجود ندارد.
بدون تبلیغ
فقط معرفی مهندسی
جزئیتر از جدول فعلی
مثلاً
فولاد
↓
هر قسمت کارخانه
چه کوپلینگی؟
همین مدل برای
این فوقالعاده است.
چک لیست روزانه
چک لیست هفتگی
چک لیست ماهانه
چک لیست سالانه
مهندسها عاشق این بخش خواهند شد.
مثلاً
اگر
↓
بار ضربهای
↓
برو اینجا
↓
سرعت بالا
↓
برو اینجا
↓
نیاز به دقت
↓
برو اینجا
یک Decision Tree واقعی.
آخر مقاله
منابع
AGMA
DIN
ISO
SKF
Siemens
KTR
Rexnord
Voith
Flender
API
این بخش برای E-E-A-T بسیار ارزشمند است.
آن وقت وارد کلاسترها میشویم.
به نظر من این ترتیب بهترین بازده را دارد:
بسیاری از خرابیهایی که در کارخانهها مشاهده میشود، ناشی از کیفیت پایین تجهیزات نیست؛ بلکه نتیجه چند تصمیم اشتباه در مرحله طراحی، انتخاب یا نصب است.
شناخت این اشتباهات میتواند از میلیونها تومان هزینه تعمیرات و ساعتها توقف تولید جلوگیری کند.
یکی از رایجترین اشتباهات این است که مهندس تنها به پلاک موتور نگاه میکند.
مثلاً:
موتور ۳۰ کیلووات است؛ پس یک کوپلینگ مناسب برای ۳۰ کیلووات کافی است.
در حالی که گشتاور واقعی سیستم ممکن است چندین برابر مقدار اولیه باشد؛ بهویژه زمانی که گیربکس، بارهای ضربهای یا اینرسی بالا در سیستم وجود دارد.
دو دستگاه با توان یکسان، لزوماً به یک کوپلینگ نیاز ندارند.
به عنوان مثال:
هر دو ممکن است موتور ۵۵ کیلووات داشته باشند، اما شرایط کاری آنها کاملاً متفاوت است.
نادیده گرفتن ضریب سرویس، یکی از مهمترین دلایل انتخاب اشتباه سایز کوپلینگ است.
گاهی برای راهاندازی سریعتر، هممحوری دقیق انجام نمیشود.
در ابتدا شاید دستگاه بدون مشکل کار کند، اما در ادامه:
زمانی که برای Alignment صرف میشود، در واقع یک سرمایهگذاری برای آینده تجهیزات است.
در برخی کارخانهها یک مدل کوپلینگ بهصورت پیشفرض برای تمام تجهیزات استفاده میشود.
این روش شاید خرید و انبارداری را سادهتر کند، اما از نظر مهندسی صحیح نیست.
هر تجهیز شرایط کاری متفاوتی دارد و انتخاب کوپلینگ باید متناسب با همان شرایط انجام شود.
گاهی تمام محاسبات درست انجام شدهاند، اما محیط کار در نظر گرفته نشده است.
برای مثال:
همگی میتوانند بر عملکرد و عمر کوپلینگ تأثیر بگذارند.
کاهش هزینه خرید همیشه به معنای کاهش هزینه پروژه نیست.
در بسیاری از موارد، اختلاف قیمت یک کوپلینگ باکیفیت و یک نمونه ارزان، کمتر از هزینه چند ساعت توقف تولید است.
به همین دلیل، باید هزینه چرخه عمر تجهیزات بررسی شود، نه فقط قیمت اولیه.
حتی بهترین کوپلینگ نیز بدون بازدیدهای دورهای ممکن است دچار خرابی زودرس شود.
بازدیدهای منظم میتوانند مشکلاتی مانند:
را پیش از تبدیل شدن به خرابی جدی شناسایی کنند.
در ظاهر ممکن است یک الاستومر ارزان کاملاً مشابه نمونه اصلی باشد، اما تفاوت در کیفیت مواد اولیه و فرآیند ساخت میتواند باعث کاهش شدید عمر مفید آن شود.
در تجهیزات حیاتی، استفاده از قطعات اصلی یا معادلهای تأییدشده، ریسک توقف ناگهانی را به میزان قابل توجهی کاهش میدهد.
اگر کوپلینگ هر چند ماه یکبار خراب میشود، تعویض مکرر آن راهحل نیست.
باید بررسی شود که آیا مشکل از:
است یا خیر.
یک مهندس باتجربه همیشه به دنبال علت ریشهای خرابی است.
بزرگترین اشتباه این است که موتور، گیربکس، کوپلینگ، شفت و تجهیز مصرفکننده بهصورت قطعات جداگانه دیده شوند.
در حالی که این اجزا یک سیستم واحد را تشکیل میدهند و تغییر در هر بخش، میتواند بر عملکرد سایر بخشها نیز اثر بگذارد.
در تجربه پروژههای صنعتی، بیشترین موفقیت مربوط به کارخانههایی بوده است که به جای انتخاب یک قطعه، کل سیستم انتقال قدرت را طراحی و تحلیل کردهاند.
در چنین رویکردی، کوپلینگ تنها یک واسطه بین دو شفت نیست؛ بلکه بخشی از استراتژی افزایش قابلیت اطمینان، کاهش توقفات، کاهش هزینه نگهداری و افزایش عمر تجهیزات است.
عالی، حالا وارد بخشی میشویم که از نظر Topical Authority یکی از مهمترین قسمتهای کل مقاله است.
این بخش در واقع تمام پیلارهای سایت ماتسوکو را به هم متصل میکند.
کوپلینگ هرگز بهتنهایی کار نمیکند.
این قطعه همیشه بخشی از یک زنجیره انتقال قدرت است و عملکرد صحیح آن به وضعیت سایر تجهیزات وابسته است.
به همین دلیل، هنگام بررسی یا انتخاب کوپلینگ باید کل سیستم بهصورت یک مجموعه دیده شود.
موتور اولین تولیدکننده انرژی مکانیکی در بسیاری از ماشینآلات صنعتی است.
کوپلینگ وظیفه دارد گشتاور تولیدشده توسط موتور را بدون ایجاد تنش اضافی به بخش بعدی سیستم منتقل کند.
اگر انتخاب یا نصب کوپلینگ صحیح نباشد، موتور ممکن است با مشکلاتی مانند:
مواجه شود.
به همین دلیل، هنگام انتخاب کوپلینگ، مشخصات موتور یکی از مهمترین پارامترهای تصمیمگیری است.
گیربکس وظیفه تغییر سرعت و افزایش یا کاهش گشتاور را بر عهده دارد.
کوپلینگ بین موتور و گیربکس یا بین گیربکس و تجهیز مصرفکننده قرار میگیرد.
اگر کوپلینگ ظرفیت کافی نداشته باشد یا شوکهای سیستم را بهدرستی جذب نکند، اولین تجهیزی که آسیب خواهد دید معمولاً گیربکس است.
خرابی دندانهها، شکست شفت خروجی و افزایش لقی داخلی از پیامدهای رایج انتخاب نادرست کوپلینگ هستند.
یکی از نزدیکترین ارتباطهای مکانیکی، بین کوپلینگ و بیرینگهاست.
هرگونه ناهمراستایی، عدم بالانس یا نصب اشتباه کوپلینگ، بارهای اضافی را مستقیماً به بیرینگ منتقل میکند.
در نتیجه ممکن است:
به همین دلیل، در بسیاری از پروژههای عیبیابی، وضعیت کوپلینگ و بیرینگ بهصورت همزمان بررسی میشوند.
شفتها وظیفه انتقال گشتاور بین تجهیزات را بر عهده دارند.
کوپلینگ در حقیقت رابط بین دو شفت است.
اگر قطر، طول، تلرانس یا کیفیت ماشینکاری شفت مناسب نباشد، حتی بهترین کوپلینگ نیز عملکرد مطلوبی نخواهد داشت.
همچنین انتخاب نادرست خار، بوش یا روش اتصال میتواند باعث ایجاد تنشهای موضعی و کاهش عمر شفت شود.
در پمپها و بسیاری از تجهیزات دوار، سلامت آببند مکانیکی به میزان ارتعاش و هممحوری وابسته است.
کوپلینگی که بهدرستی انتخاب و نصب شده باشد، میتواند:
به همین دلیل، خرابی مکرر مکانیکال سیل همیشه باید همراه با بررسی وضعیت کوپلینگ باشد.
در برخی مدلها مانند Gear Coupling یا Grid Coupling، روانکاری بخشی از فرآیند عملکرد طبیعی تجهیز است.
انتخاب روانکار نامناسب یا عدم تعویض بهموقع آن میتواند باعث:
شود.
در مقابل، بسیاری از کوپلینگهای مدرن مانند Disc یا Jaw نیازی به روانکاری ندارند و همین موضوع هزینههای نگهداری را کاهش میدهد.
امروزه بسیاری از موتورهای صنعتی توسط درایوهای فرکانس متغیر کنترل میشوند.
تغییرات سریع گشتاور و استارتهای نرم، رفتار دینامیکی سیستم را تغییر میدهد.
در چنین شرایطی، انتخاب نوع کوپلینگ اهمیت بیشتری پیدا میکند و باید ویژگیهایی مانند سختی پیچشی، ظرفیت جذب ارتعاش و پاسخ دینامیکی نیز در نظر گرفته شوند.
در سیستمهای پمپاژ، کوپلینگ نقش مهمی در انتقال یکنواخت گشتاور و کاهش تنشهای مکانیکی دارد.
انتخاب صحیح آن میتواند:
کمپرسورها معمولاً در سرعتهای بالا و با حساسیت زیاد کار میکنند.
در این تجهیزات، کوچکترین خطای هممحوری میتواند باعث افزایش شدید ارتعاش و کاهش عمر بلبرینگها شود.
به همین دلیل، در بسیاری از کمپرسورهای صنعتی از کوپلینگهای دیسکی با دقت بالا استفاده میشود.
فنها و بلوئرها معمولاً دارای بار نسبتاً یکنواخت هستند، اما در سرعتهای بالا کار میکنند.
در این تجهیزات، انتخاب کوپلینگ مناسب میتواند:
در یک برنامه نگهداری حرفهای، کوپلینگ تنها هنگام خرابی بررسی نمیشود.
بلکه در بازدیدهای دورهای، مواردی مانند:
بهصورت منظم کنترل میشوند.
این بازدیدهای ساده میتوانند از بسیاری از توقفهای ناگهانی جلوگیری کنند.
تشخیص بسیاری از مشکلات کوپلینگ بدون ابزار مناسب امکانپذیر نیست.
از مهمترین ابزارهای مورد استفاده میتوان به موارد زیر اشاره کرد:
این ابزارها به مهندس کمک میکنند تا پیش از وقوع خرابی، علائم اولیه را شناسایی و اقدامات اصلاحی را انجام دهد.
یکی از بزرگترین تفاوتهای یک طراح باتجربه با یک طراح تازهکار این است که مهندس باتجربه هیچگاه کوپلینگ را بهعنوان یک قطعه مستقل نمیبیند.
او میداند که عملکرد کوپلینگ مستقیماً با موتور، گیربکس، بیرینگ، شفت، آببند، روانکاری، ابزارهای پایش وضعیت و برنامه نگهداری در ارتباط است.
هرچه این ارتباطها بهتر درک شوند، احتمال بروز خرابی کاهش یافته و قابلیت اطمینان کل سیستم افزایش پیدا میکند.
اکنون وارد یکی از متفاوتترین بخشهای این آموزش میشویم:
در این بخش درباره کوپلینگهای هوشمند، حسگرهای داخلی، اینترنت اشیا (IoT)، نگهداری پیشبینانه (Predictive Maintenance)، Digital Twin و نقش هوش مصنوعی در پایش وضعیت کوپلینگها صحبت خواهیم کرد؛
تا چند سال پیش، کوپلینگ تنها یک قطعه مکانیکی ساده بود.
وظیفه آن مشخص بود:
انتقال گشتاور از یک شفت به شفت دیگر.
اما صنعت دیگر مانند گذشته نیست.
امروزه کارخانهها به سمت ماشینآلات هوشمند، نگهداری پیشبینانه، اینترنت اشیا و هوش مصنوعی حرکت میکنند.
در این دنیای جدید، کوپلینگ نیز در حال تبدیل شدن از یک قطعه مکانیکی به یک منبع تولید داده است.
و این آغاز یک تحول بزرگ است.
در گذشته، اگر کوپلینگ خراب میشد، معمولاً بعد از توقف دستگاه متوجه آن میشدیم.
اما نسل جدید تجهیزات قبل از خرابی هشدار میدهند.
یعنی کوپلینگ دیگر فقط گشتاور منتقل نمیکند.
بلکه اطلاعات ارزشمندی درباره وضعیت کل ماشین تولید میکند.
نسل جدید کوپلینگها به حسگرهای داخلی مجهز میشوند.
این حسگرها میتوانند بهصورت لحظهای اطلاعاتی مانند:
را اندازهگیری کنند.
این اطلاعات مستقیماً به سیستم مانیتورینگ کارخانه ارسال میشود.
در کارخانههای مدرن، دیگر هر تجهیز بهصورت مستقل کار نمیکند.
همه تجهیزات با یکدیگر در ارتباط هستند.
کوپلینگ نیز بخشی از این شبکه خواهد بود.
فرض کنید کوپلینگ افزایش لرزش را تشخیص دهد.
قبل از آنکه اپراتور متوجه شود، سیستم میتواند:
تمام این فرآیند بدون دخالت انسان انجام میشود.
بزرگترین تغییر آینده صنعت، حذف تعمیرات واکنشی است.
امروز بسیاری از کارخانهها هنوز این روش را دارند:
دستگاه خراب میشود
↓
تعمیرکار میآید
↓
قطعه تعویض میشود.
اما در آینده، سیستم قبل از خرابی هشدار خواهد داد.
مثلاً:
«احتمال خرابی کوپلینگ شماره ۱۲ طی ۴۳ روز آینده ۹۳٪ است.»
یعنی تعمیرات دیگر بر اساس حدس انجام نمیشود.
بلکه بر اساس داده انجام خواهد شد.
فرض کنید هزاران کوپلینگ در کارخانههای مختلف سالها کار کردهاند.
هر کدام میلیونها داده تولید کردهاند.
هوش مصنوعی میتواند این دادهها را تحلیل کند و الگوهایی را پیدا کند که حتی بهترین مهندس نیز قادر به تشخیص آنها نیست.
برای مثال ممکن است متوجه شود که:
اگر دمای کوپلینگ طی سه هفته، تنها ۴ درجه افزایش پیدا کند و همزمان فرکانس ارتعاش در یک بازه خاص تغییر کند، احتمال شکست خار در کمتر از دو ماه بهشدت افزایش مییابد.
این نوع تحلیل دیگر با روشهای سنتی امکانپذیر نیست.
یکی از جذابترین فناوریهای صنعت آینده، مفهوم Digital Twin است.
در این روش، برای هر تجهیز واقعی، یک نسخه دیجیتال ساخته میشود.
این نسخه دائماً اطلاعات را از تجهیز واقعی دریافت میکند و رفتار آینده آن را شبیهسازی میکند.
اگر کوپلینگ واقعی تحت فشار بیشتری قرار بگیرد، نسخه دیجیتال نیز همان شرایط را تجربه میکند.
در نتیجه، سیستم میتواند پیش از وقوع خرابی، سناریوهای مختلف را بررسی کند.
شاید امروز شبیه داستانهای علمیتخیلی باشد.
اما بسیاری از کارخانههای پیشرفته دنیا به همین سمت حرکت کردهاند.
فرض کنید کوپلینگ تشخیص دهد که لرزش غیرعادی در حال افزایش است.
سیستم بهصورت خودکار:
بدون اینکه کسی هنوز خرابی را دیده باشد.
در آینده، بخش بزرگی از پایش وضعیت تجهیزات توسط انسان انجام نخواهد شد.
رباتهای متحرک، پهپادهای صنعتی و دوربینهای هوشمند بهطور مداوم وضعیت تجهیزات را بررسی خواهند کرد.
هوش مصنوعی دادهها را تحلیل میکند و تنها در صورت نیاز، از مهندس درخواست تصمیمگیری میکند.
در ماتسوکو، هدف فقط معرفی یا فروش کوپلینگ نیست.
هدف، حرکت به سمت سیستمهای انتقال قدرت هوشمند است؛ جایی که هر تجهیز علاوه بر انجام وظیفه مکانیکی، به بخشی از شبکه اطلاعاتی کارخانه تبدیل میشود.
به همین دلیل، در آینده مقالات و ابزارهای تخصصی ماتسوکو تنها به انتخاب تجهیزات محدود نخواهند بود، بلکه موضوعاتی مانند:
نیز بهصورت عمیق پوشش داده خواهند شد.
امروز از خود میپرسیم:
«چه کوپلینگی برای این دستگاه مناسب است؟»
اما شاید چند سال دیگر سؤال اصلی این باشد:
«این کوپلینگ امروز درباره آینده دستگاه چه اطلاعاتی به ما میدهد؟»
این تغییر نگاه، مرز بین کارخانههای سنتی و کارخانههای هوشمند خواهد بود.
عالی، از اینجا وارد بخشی میشویم که در تمام پیلارهای ماتسوکو با عنوان ثابت «آینده فناوری» خواهد آمد.
اگر امروز وارد یک کارخانه شوید، احتمالاً کوپلینگ را بهعنوان یک قطعه مکانیکی ساده خواهید دید که بین دو شفت قرار گرفته است.
اما اگر ده سال بعد وارد همان کارخانه شوید، ممکن است اصلاً نتوانید آن را یک قطعه ساده بنامید.
کوپلینگ آینده، علاوه بر انتقال گشتاور، وضعیت سلامت خود، گیربکس، موتور، بیرینگ و حتی فرآیند تولید را نیز گزارش خواهد کرد.
این تحول از هماکنون آغاز شده است.
در نسل اول، تنها هدف انتقال گشتاور بود.
طراحی مهندسی بر پایه:
انجام میشد.
هیچ اطلاعاتی از وضعیت تجهیز وجود نداشت.
اگر خرابی رخ میداد، اپراتور پس از توقف دستگاه از آن مطلع میشد.
در این نسل، علاوه بر انتقال قدرت، موضوعاتی مانند:
مطرح شد.
هدف دیگر فقط انتقال نیرو نبود؛ بلکه حفاظت از کل سیستم انتقال قدرت نیز اهمیت پیدا کرد.
اکنون وارد مرحلهای شدهایم که کوپلینگ به یک تجهیز دادهمحور تبدیل میشود.
کوپلینگهای هوشمند میتوانند به حسگرهایی مجهز شوند که اطلاعاتی مانند:
را بهصورت پیوسته ثبت و ارسال کنند.
این دادهها پایه تصمیمگیری سیستمهای نگهداری پیشبینانه خواهند بود.
در کارخانههای آینده، هدف تعمیر تجهیزات نیست؛ هدف جلوگیری از خرابی است.
فرض کنید سیستم تشخیص میدهد که ارتعاش کوپلینگ در حال افزایش است.
پیش از آنکه خرابی رخ دهد:
در چنین شرایطی، توقف ناگهانی تولید به حداقل میرسد.
امروز انتخاب کوپلینگ بر اساس تجربه مهندس، کاتالوگ سازنده و محاسبات انجام میشود.
در آینده، سامانههای هوش مصنوعی با تحلیل هزاران پروژه مشابه میتوانند بهترین گزینه را پیشنهاد دهند.
ورودیهای سیستم میتواند شامل موارد زیر باشد:
و خروجی، پیشنهادی خواهد بود که بر پایه تجربه هزاران پروژه واقعی شکل گرفته است.
در آینده، هر کوپلینگ میتواند یک نسخه دیجیتال داشته باشد.
این نسخه دائماً دادههای واقعی را دریافت میکند و رفتار آینده تجهیز را شبیهسازی میکند.
اگر روند افزایش ارتعاش یا دما غیرعادی باشد، سیستم میتواند ماهها پیش از خرابی هشدار دهد.
این یعنی تصمیمگیری بر اساس پیشبینی، نه واکنش.
پیشرفت تنها در حوزه نرمافزار نخواهد بود.
مواد مهندسی نیز در حال تغییر هستند.
در سالهای آینده احتمال استفاده گستردهتر از موارد زیر وجود دارد:
این مواد میتوانند وزن را کاهش داده، راندمان را افزایش دهند و عمر مفید تجهیزات را به شکل قابل توجهی بیشتر کنند.
در گذشته، تمرکز اصلی بر ظرفیت انتقال گشتاور بود.
در آینده، راندمان انرژی نیز به یکی از معیارهای اصلی تبدیل خواهد شد.
کوپلینگهایی که بتوانند:
نقش مهمی در کاهش مصرف انرژی کل کارخانه خواهند داشت.
شاید مهمترین تغییر آینده این باشد که دیگر هیچ تجهیزی بهصورت مستقل دیده نخواهد شد.
کوپلینگ، موتور، گیربکس، بیرینگ، پمپ، سیستم روانکاری، حسگرها و نرمافزارهای پایش وضعیت، همگی اجزای یک اکوسیستم واحد خواهند بود.
در چنین کارخانهای، تصمیمها بر پایه داده، تحلیل و پیشبینی گرفته میشوند، نه صرفاً تجربه و واکنش به خرابی.
در ماتسوکو، نگاه ما تنها به انتخاب یک قطعه محدود نیست.
هدف، طراحی و معرفی سیستمهای انتقال قدرت هوشمند، پایدار و قابل اعتماد است.
به همین دلیل، در کنار معرفی تجهیزات، روندهای آینده، فناوریهای نوظهور و تحول دیجیتال در صنعت نیز بهصورت مستمر بررسی خواهند شد تا مهندسان بتوانند علاوه بر حل مسائل امروز، برای چالشهای فردا نیز آماده باشند.
صنعت انتقال قدرت در دهههای آینده تنها با افزایش توان یا سرعت رشد نخواهد کرد؛ بلکه محور اصلی تحول، هوشمندسازی، اتصال تجهیزات، تحلیل داده و پایداری خواهد بود.
در ادامه، تصویری از روندی که بسیاری از تولیدکنندگان بزرگ جهان در حال حرکت به سمت آن هستند ارائه میشود.
در این دوره تمرکز اصلی بر دیجیتالسازی کارخانههاست.
ویژگیهای شاخص:
در این مرحله، تجهیزات هنوز تصمیم نمیگیرند؛ فقط داده تولید میکنند.
در این بازه، تجهیزات از حالت Passive خارج میشوند.
ویژگیها:
تجهیزات علاوه بر انجام وظیفه مکانیکی، وضعیت سلامت خود را نیز گزارش میکنند.
در این مرحله، هوش مصنوعی به بخش جداییناپذیر کارخانه تبدیل میشود.
ویژگیها:
هدف اصلی این است که خرابی قبل از وقوع شناسایی شود.
تمام تجهیزات به یکدیگر متصل هستند.
موتور، گیربکس، کوپلینگ، بیرینگ، پمپ و سیستم روانکاری بهعنوان یک اکوسیستم واحد عمل میکنند.
در این کارخانه:
در این مرحله، نقش انسان از اجرای عملیات به مدیریت راهبردی تغییر میکند.
کارخانه قادر خواهد بود:
همه این مراحل با کمترین دخالت انسانی انجام خواهند شد.
در آینده، کوپلینگ دیگر تنها یک رابط مکانیکی نخواهد بود.
بلکه به یکی از منابع اصلی اطلاعات سیستم انتقال قدرت تبدیل میشود.
این قطعه میتواند:
در کنار دانش مکانیک، مهندسان آینده به مهارتهای جدیدی نیز نیاز خواهند داشت:
ترکیب این مهارتها با دانش مکانیک، نسل جدیدی از مهندسان را شکل خواهد داد.
فناوریهای این نقشه راه شاید در نگاه اول متعلق به آینده به نظر برسند، اما بسیاری از آنها هماکنون در کارخانههای پیشرو جهان در حال استفاده هستند.
کارخانههایی که از امروز برای این تحول برنامهریزی میکنند، در سالهای آینده از نظر بهرهوری، قابلیت اطمینان و هزینههای نگهداری، فاصله قابل توجهی با رقبا خواهند داشت.
کوپلینگ، در ظاهر تنها یک قطعه کوچک میان دو شفت است؛ اما در عمل، نقشی اساسی در پایداری، ایمنی و راندمان کل سیستم انتقال قدرت دارد. انتخاب صحیح، نصب دقیق، نگهداری اصولی و شناخت فناوریهای آینده، عواملی هستند که میتوانند تفاوت میان یک سیستم پرهزینه و پرخرابی با یک سامانه قابل اعتماد و پایدار را رقم بزنند.
هدف این راهنما، تنها معرفی انواع کوپلینگ نبود؛ بلکه ایجاد یک مرجع جامع برای تصمیمگیری مهندسی، طراحی، بهرهبرداری و توسعه سیستمهای انتقال قدرت بود. امیدواریم این محتوا بتواند به مهندسان، مدیران نگهداری، طراحان و کارشناسان خرید کمک کند تا با دیدی عمیقتر و علمیتر، بهترین انتخاب را برای پروژههای خود داشته باشند.
تقریباً تمام تجهیزاتی که توسط کوپلینگ به یکدیگر متصل میشوند، برای دستیابی به حداکثر قابلیت اطمینان به هممحوری دقیق نیاز دارند. موتورهای الکتریکی، گیربکسها، پمپها، کمپرسورها، فنها، بلوئرها، اکسترودرها و میکسرها از مهمترین این تجهیزات هستند.
خیر.
کوپلینگهای انعطافپذیر فقط برای جذب تغییرات بسیار کوچک طراحی شدهاند و جایگزین اجرای صحیح هممحوری نیستند.
بسته به شرایط بهرهبرداری، اما معمولاً:
بله.
کاهش بارهای اضافی وارد بر موتور میتواند باعث کاهش جریان مصرفی و افزایش راندمان سیستم انتقال قدرت شود.
بله.
اگرچه Laser Alignment دقت و سرعت بسیار بیشتری دارد، اما ساعت اندازهگیری هنوز در بسیاری از پروژهها، کارگاهها و شرایط خاص مورد استفاده قرار میگیرد.
در بیشتر موارد بله.
حتی جابهجایی بسیار کوچک موتور یا گیربکس میتواند موقعیت قبلی را تغییر دهد.
بله.
بهویژه در تجهیزات حساس، اختلاف دمای محیط و دمای کاری باید در محاسبات در نظر گرفته شود.
خیر.
ارتعاش میتواند ناشی از:
نیز باشد.
خیر.
برای انجام اندازهگیری دقیق، تجهیز باید متوقف و ایمنسازی شود.
بله.
یکی از دلایل اصلی کاهش عمر مکانیکال سیل، وارد شدن بارهای اضافی ناشی از ناهمراستایی است.
برای توسعه دانش تخصصی در زمینه هممحوری و قابلیت اطمینان تجهیزات، مطالعه منابع زیر توصیه میشود:
Alignment
هممحوری یا تنظیم موقعیت نسبی دو محور دوار.
Angular Misalignment
ناهمراستایی زاویهای.
Parallel Misalignment
ناهمراستایی موازی.
Axial Misalignment
ناهمراستایی محوری.
Soft Foot
عدم تماس کامل یکی از پایههای تجهیز با فونداسیون.
Pipe Strain
نیروهای ناشی از لولهکشی که به تجهیز منتقل میشوند.
Thermal Growth
تغییر موقعیت تجهیزات بر اثر انبساط حرارتی.
Runout
میزان تاب یا خروج از مرکز شفت.
Offset
اختلاف موقعیت دو محور در یک صفحه.
Shim
ورق تنظیم ضخامت برای اصلاح ارتفاع پایهها.
Condition Monitoring
پایش وضعیت تجهیزات.
Predictive Maintenance (PdM)
نگهداری و تعمیرات پیشبینانه.
Reliability
قابلیت اطمینان تجهیزات.
در متن این مقاله، لینکهای داخلی به صفحات زیر قرار گیرد:
این شبکه لینکسازی، علاوه بر کمک به کاربر، قدرت موضوعی کل خوشه انتقال قدرت را افزایش میدهد.
هیچ کوپلینگی بدون هشدار قبلی خراب نمیشود.
تقریباً همیشه قبل از شکست، علائمی ظاهر میشوند که اگر بهموقع شناسایی شوند، میتوان از توقف خط تولید، آسیب به موتور، گیربکس و بلبرینگها جلوگیری کرد.
در ادامه، رایجترین نشانههای خرابی و دلایل احتمالی آنها آورده شده است.
ارتعاش اولین و مهمترین علامت هشدار است.
افزایش تدریجی لرزش معمولاً نشان میدهد یکی از پارامترهای مکانیکی سیستم از محدوده استاندارد خارج شده است.
قبل از تعویض کوپلینگ، Alignment و وضعیت پایههای موتور بررسی شود.
دمای غیرعادی همیشه نشانه اصطکاک یا بار اضافی است.
یکی از رایجترین مشکلات در کوپلینگهای Jaw.
در بسیاری از پروژهها، تعویض Spider بدون برطرف کردن علت اصلی فقط تکرار خرابی را به تعویق میاندازد.
صدای تقتق یا کوبش در کوپلینگهای دندهای معمولاً طبیعی نیست.
این صدا معمولاً به دلیل تماس غیرعادی قطعات یا ارتعاش در دورهای بالا ایجاد میشود.
گاهی نیز منشأ آن خود کوپلینگ نیست و از بلبرینگ یا آببندهای اطراف ناشی میشود.
نشتی گریس معمولاً به یکی از دلایل زیر رخ میدهد:
این مشکل نباید نادیده گرفته شود.
ترک روی هاب تقریباً همیشه یک هشدار جدی است.
در این شرایط، ادامه بهرهبرداری میتواند باعث شکست کامل شفت شود.
گاهی افزایش جریان هیچ ارتباطی با موتور ندارد.
ناهمراستایی شدید یا اصطکاک داخلی کوپلینگ میتواند بار اضافی به موتور تحمیل کند و باعث افزایش جریان شود.
در بسیاری از کارخانهها، چندین بار بلبرینگ تعویض میشود؛ در حالی که علت اصلی، کوپلینگ یا نصب نادرست آن است.
وجود نیروهای شعاعی و محوری ناشی از Alignment نامناسب میتواند عمر یاتاقان را بهشدت کاهش دهد.
به جای تعویض سریع، این پنج سؤال را از خود بپرسید:
در بیشتر موارد، پاسخ یکی از این پرسشها علت اصلی خرابی را آشکار میکند.
| علامت مشاهدهشده | محتملترین علت | اولویت بررسی |
|---|---|---|
| لرزش زیاد | ناهمراستایی یا بالانس | بسیار بالا |
| افزایش دما | اصطکاک، روانکاری یا اضافهبار | بسیار بالا |
| پارگی Spider | شوک یا انتخاب نادرست | بالا |
| صدای تقتق | لقی یا سایش داخلی | بالا |
| نشتی گریس | خرابی آببند یا روانکاری نامناسب | متوسط |
| ترک هاب | تنش یا نصب نادرست | بحرانی |
| شل شدن پیچها | لرزش یا نصب نامناسب | بالا |
| کاهش عمر بلبرینگ | Alignment یا Pipe Strain | بسیار بالا |
این جدول برای تشخیص اولیه طراحی شده است.
در پروژههای صنعتی، تشخیص قطعی خرابی باید بر اساس مجموعهای از دادهها شامل:
انجام شود.
تیم مهندسی ماتسوکو آماده است تا در زمینه:
اگر با خرابیهای مکرر بلبرینگ، کوپلینگ، گیربکس یا مکانیکال سیل مواجه هستید، پیش از تعویض قطعات، با کارشناسان ما مشورت کنید تا علت ریشهای مشکل شناسایی شود.
این راهنما تلاش کرد تمام جنبههای مهم هممحوری شفتها را از مفاهیم پایه تا اجرای عملی، تحلیل خرابی، استانداردهای بینالمللی و آینده این فناوری پوشش دهد.
هدف، تنها آموزش نحوه استفاده از یک دستگاه Laser Alignment نبود؛ بلکه ارائه یک دیدگاه مهندسی جامع برای افزایش قابلیت اطمینان، کاهش هزینههای نگهداری و بهبود عملکرد سیستمهای انتقال قدرت بود.
اجرای صحیح هممحوری، سرمایهگذاری کوچکی است که میتواند از خرابیهای بزرگ، توقفهای ناخواسته و هزینههای سنگین جلوگیری کند. در کارخانههای موفق، Alignment یک فعالیت مقطعی نیست؛ بلکه بخشی از فرهنگ نگهداری و تعمیرات و مدیریت داراییهای فیزیکی است.
هیچ کوپلینگی بدون هشدار قبلی خراب نمیشود.
تقریباً همیشه قبل از شکست، علائمی ظاهر میشوند که اگر بهموقع شناسایی شوند، میتوان از توقف خط تولید، آسیب به موتور، گیربکس و بلبرینگها جلوگیری کرد.
در ادامه، رایجترین نشانههای خرابی و دلایل احتمالی آنها آورده شده است.
ارتعاش اولین و مهمترین علامت هشدار است.
افزایش تدریجی لرزش معمولاً نشان میدهد یکی از پارامترهای مکانیکی سیستم از محدوده استاندارد خارج شده است.
قبل از تعویض کوپلینگ، Alignment و وضعیت پایههای موتور بررسی شود.
دمای غیرعادی همیشه نشانه اصطکاک یا بار اضافی است.
یکی از رایجترین مشکلات در کوپلینگهای Jaw.
در بسیاری از پروژهها، تعویض Spider بدون برطرف کردن علت اصلی فقط تکرار خرابی را به تعویق میاندازد.
صدای تقتق یا کوبش در کوپلینگهای دندهای معمولاً طبیعی نیست.
این صدا معمولاً به دلیل تماس غیرعادی قطعات یا ارتعاش در دورهای بالا ایجاد میشود.
گاهی نیز منشأ آن خود کوپلینگ نیست و از بلبرینگ یا آببندهای اطراف ناشی میشود.
نشتی گریس معمولاً به یکی از دلایل زیر رخ میدهد:
این مشکل نباید نادیده گرفته شود.
ترک روی هاب تقریباً همیشه یک هشدار جدی است.
در این شرایط، ادامه بهرهبرداری میتواند باعث شکست کامل شفت شود.
گاهی افزایش جریان هیچ ارتباطی با موتور ندارد.
ناهمراستایی شدید یا اصطکاک داخلی کوپلینگ میتواند بار اضافی به موتور تحمیل کند و باعث افزایش جریان شود.
در بسیاری از کارخانهها، چندین بار بلبرینگ تعویض میشود؛ در حالی که علت اصلی، کوپلینگ یا نصب نادرست آن است.
وجود نیروهای شعاعی و محوری ناشی از Alignment نامناسب میتواند عمر یاتاقان را بهشدت کاهش دهد.
به جای تعویض سریع، این پنج سؤال را از خود بپرسید:
در بیشتر موارد، پاسخ یکی از این پرسشها علت اصلی خرابی را آشکار میکند.
| علامت مشاهدهشده | محتملترین علت | اولویت بررسی |
|---|---|---|
| لرزش زیاد | ناهمراستایی یا بالانس | بسیار بالا |
| افزایش دما | اصطکاک، روانکاری یا اضافهبار | بسیار بالا |
| پارگی Spider | شوک یا انتخاب نادرست | بالا |
| صدای تقتق | لقی یا سایش داخلی | بالا |
| نشتی گریس | خرابی آببند یا روانکاری نامناسب | متوسط |
| ترک هاب | تنش یا نصب نادرست | بحرانی |
| شل شدن پیچها | لرزش یا نصب نامناسب | بالا |
| کاهش عمر بلبرینگ | Alignment یا Pipe Strain | بسیار بالا |
این جدول برای تشخیص اولیه طراحی شده است.
در پروژههای صنعتی، تشخیص قطعی خرابی باید بر اساس مجموعهای از دادهها شامل:
انجام شود.
به همین دلیل، در ماتسوکو یک راهنمای جامع عیبیابی کوپلینگ صنعتی بهعنوان یک کلاستر مستقل ارائه خواهد شد که هر یک از این علائم را بهصورت تخصصی، مرحلهبهمرحله و همراه با تصاویر، نمودارها و روشهای عملی بررسی میکند.
عالی، حالا وارد یکی از بخشهایی میشویم که هم برای SEO، هم AEO و هم AI Search فوقالعاده ارزشمند است.
تقریباً تمام موتورهای هوش مصنوعی عاشق چنین بخشی هستند، چون اصطلاحات را بهصورت دقیق و قابل استناد تعریف میکند.
در صنعت انتقال قدرت، اصطلاحات تخصصی زیادی استفاده میشود که درک صحیح آنها برای انتخاب، طراحی و نگهداری کوپلینگ اهمیت زیادی دارد.
در ادامه مهمترین اصطلاحات مهندسی این حوزه به زبان ساده توضیح داده شدهاند.
هممحوری صحیح بین دو شفت.
اگر دو محور دقیقاً روی یک خط قرار نگیرند، نیروهای اضافی به کوپلینگ، بلبرینگ و شفت وارد میشود.
زمانی که دو محور نسبت به یکدیگر زاویه داشته باشند.
زمانی که دو محور موازی هستند اما روی یک خط قرار ندارند.
جابجایی محوری دو شفت نسبت به یکدیگر.
مقدار لقی بین اجزای انتقال قدرت.
در ماشینهای دقیق، مقدار Backlash باید نزدیک به صفر باشد.
بلوز فلزی نازک که در کوپلینگهای دقیق برای انتقال گشتاور بدون لقی استفاده میشود.
قطر داخلی هاب کوپلینگ که شفت در آن قرار میگیرد.
نوعی اتصال که هاب با پیچ روی شفت قفل میشود و نیازی به خار ندارد.
قطعهای که دو محور را به یکدیگر متصل کرده و گشتاور را منتقل میکند.
گشتاوری که بر اساس شرایط واقعی طراحی محاسبه میشود و معمولاً از گشتاور نامی بزرگتر است.
مجموعه دیسکهای فولادی انعطافپذیر در Disc Coupling.
قطعه لاستیکی یا پلیمری که وظیفه جذب ارتعاش و شوک را بر عهده دارد.
شکست ناشی از بارگذاری تکراری در طول زمان.
کوپلینگی که مقدار مشخصی ناهمراستایی یا ارتعاش را جذب میکند.
کوپلینگ دندهای مناسب انتقال گشتاورهای بالا.
کوپلینگ فنری مناسب جذب بارهای ضربهای.
بخشی از کوپلینگ که روی شفت نصب میشود.
مقاومت جسم در برابر تغییر سرعت دوران.
خار فولادی که بین شفت و هاب قرار میگیرد.
شیار محل نصب خار.
هممحورسازی شفتها با استفاده از تجهیزات لیزری.
هرگونه انحراف بین دو محور.
گشتاور نامی که سازنده اعلام میکند.
فاصله جانبی بین دو محور.
باری که از ظرفیت طراحی سیستم بیشتر باشد.
نیروهای ناشی از لولهها که به پمپ یا کوپلینگ منتقل میشوند.
نگهداری پیشبینانه بر اساس دادههای واقعی تجهیزات.
تعمیرات پس از وقوع خرابی.
تعمیرات و سرویسهای دورهای برای جلوگیری از خرابی.
حداکثر گشتاور مجاز در شرایط استاندارد.
کوپلینگ صلب که قابلیت جذب ناهمراستایی ندارد.
تعداد دور در دقیقه.
ضریب اطمینان برای شرایط کاری واقعی.
محور انتقال قدرت.
وضعیتی که یکی از پایههای موتور یا گیربکس بهدرستی روی فونداسیون قرار نگرفته باشد.
الاستومر داخلی Jaw Coupling.
بالانس در حالت سکون.
بالانس در حال دوران.
سیستم اتصال مخروطی بین شفت و هاب.
انبساط حرارتی قطعات در اثر افزایش دما.
گشتاور یا نیروی پیچشی که باعث دوران شفت میشود.
نوسان لحظهای گشتاور در حین کار.
مجموع هزینه خرید، نصب، نگهداری، تعمیرات، توقف تولید و تعویض در طول عمر تجهیز.
ارتعاش پیچشی محور در اثر تغییرات گشتاور.
کوپلینگ لاستیکی مناسب جذب ارتعاش.
اتصال مفصلی برای انتقال حرکت بین محورهای دارای زاویه زیاد.
پایش مداوم ارتعاش تجهیزات دوار.
فرسایش تدریجی قطعات در اثر کارکرد.
انتقال حرکت بدون هیچگونه لقی، موردنیاز در تجهیزات دقیق مانند CNC و سرووموتورها.
شناخت این اصطلاحات باعث میشود ارتباط بین واحد طراحی، خرید، بهرهبرداری و تعمیرات سادهتر شود و احتمال سوءبرداشت در انتخاب یا نصب کوپلینگ کاهش یابد. همچنین این واژهنامه میتواند بهعنوان یک مرجع سریع برای دانشجویان، مهندسان جوان و کارشناسان فنی مورد استفاده قرار گیرد.
کوپلینگ صنعتی قطعهای مکانیکی است که دو شفت را به یکدیگر متصل کرده و گشتاور را از محور محرک به محور متحرک منتقل میکند. علاوه بر انتقال نیرو، بسیاری از کوپلینگها میتوانند ارتعاش، شوک، ناهمراستایی و تغییرات حرارتی را نیز تا حد مشخصی جبران کنند. انتخاب صحیح کوپلینگ تأثیر مستقیمی بر عمر موتور، گیربکس، بلبرینگها و کل سیستم انتقال قدرت دارد.
بنابراین انتخاب کوپلینگ گیربکس
کوپلینگ موتورگیربکس
کوپلینگ ورودی یا خروجی گیربکس
کوپلینگ بین موتور و گیربکس بسیار اهمیت دارد!!
خیر.
این یکی از رایجترین اشتباهات در انتخاب کوپلینگ است.
قطر شفت تنها یکی از پارامترهای انتخاب محسوب میشود. برای انتخاب صحیح باید گشتاور، سرعت دوران، نوع بار، ضریب سرویس، شرایط محیطی، میزان ناهمراستایی، تعداد استارت، شوکهای مکانیکی و فضای نصب نیز بررسی شوند.
مهمترین معیار، گشتاور طراحی (Design Torque) است، نه توان موتور.
پس از تعیین گشتاور طراحی، باید شرایط کاری، نوع بار، سرعت دوران، میزان ناهمراستایی و محیط بهرهبرداری نیز بررسی شوند تا مناسبترین نوع کوپلینگ انتخاب شود.
گشتاور نامی مقدار گشتاوری است که تجهیز در شرایط استاندارد تولید میکند.
گشتاور طراحی حاصل ضرب گشتاور نامی در ضریب سرویس (Service Factor) است و شرایط واقعی بهرهبرداری مانند شوک، اضافهبار و استارتهای مکرر را نیز در نظر میگیرد.
خیر.
هر خانواده از کوپلینگها محدوده مشخصی برای جبران ناهمراستایی دارند.
اگر میزان انحراف از مقدار مجاز بیشتر باشد، حتی بهترین کوپلینگ نیز عمر کوتاهی خواهد داشت و ممکن است باعث خرابی بلبرینگ، شفت یا موتور شود.
خیر.
این تصور اشتباه است.
کوپلینگ انعطافپذیر تنها مقدار محدودی از ناهمراستایی را جذب میکند و برای جبران خطاهای نصب طراحی نشده است. هممحوری صحیح همچنان یکی از مهمترین الزامات نصب تجهیزات دوار است.
پارگی مکرر Spider معمولاً نشانه وجود یک مشکل دیگر در سیستم است.
شایعترین دلایل عبارتاند از:
تعویض Spider بدون برطرف کردن علت اصلی، مشکل را حل نخواهد کرد.
زمانی که سیستم دارای:
باشد، کوپلینگ دندهای یکی از بهترین انتخابها است.
برای تجهیزاتی مانند:
که بار نسبتاً یکنواخت دارند و نیاز به نگهداری کم و قیمت اقتصادی وجود دارد، Jaw Coupling گزینه بسیار مناسبی است.
به نوع کوپلینگ بستگی دارد.
برخی کوپلینگها مانند Jaw و Tyre معمولاً بدون نیاز به روانکاری کار میکنند.
در مقابل، بسیاری از Gear Coupling ها برای عملکرد صحیح و افزایش عمر مفید، به روانکاری دورهای نیاز دارند.
عدد ثابتی وجود ندارد.
عمر کوپلینگ به عواملی مانند:
بستگی دارد.
در برخی کاربردها کوپلینگ بیش از ده سال بدون مشکل کار میکند و در برخی دیگر، به دلیل شرایط نامناسب، ممکن است در مدت کوتاهی دچار خرابی شود.
خیر.
بهترین کوپلینگ، مناسبترین کوپلینگ برای شرایط واقعی سیستم است.
گاهی یک کوپلینگ ساده و اقتصادی عملکرد بسیار بهتری نسبت به یک مدل گرانقیمت اما نامتناسب خواهد داشت.
خیر.
برخی خانوادهها برای سرعتهای بسیار بالا طراحی شدهاند، در حالی که برخی دیگر بیشتر برای گشتاورهای سنگین و سرعتهای پایین مناسب هستند.
انتخاب نادرست میتواند باعث افزایش ارتعاش و کاهش عمر سیستم شود.
بررسی پروژههای صنعتی نشان میدهد که بیشترین خرابیها ناشی از خود کوپلینگ نیست، بلکه به دلایل زیر رخ میدهد:
امکان انجام هممحوری با روشهای سنتی وجود دارد، اما دقت آنها معمولاً کمتر از تجهیزات لیزری است.
در ماشینآلات حساس و دوربالا، استفاده از سیستمهای Laser Alignment توصیه میشود.
در بسیاری از موارد، کوپلینگ علت اصلی لرزش نیست.
بلکه مشکلاتی مانند:
عامل اصلی هستند.
بله.
ناهمراستایی، اصطکاک اضافی و انتخاب نامناسب کوپلینگ میتوانند باعث افزایش بار موتور و در نتیجه افزایش مصرف انرژی شوند.
بله.
نسل جدید کوپلینگها مجهز به حسگرهایی برای اندازهگیری گشتاور، ارتعاش، دما و وضعیت عملکرد هستند و اطلاعات را به سیستمهای نگهداری و اینترنت اشیای صنعتی (IIoT) ارسال میکنند.
تعویض کوپلینگ نباید صرفاً بر اساس زمان انجام شود.
بهترین زمان تعویض زمانی است که دادههای بازرسی، ارتعاش، دما یا میزان سایش نشان دهند که کوپلینگ به پایان عمر مفید خود نزدیک شده است.
خیر.
کوپلینگ بزرگتر الزاماً عملکرد بهتری ندارد و ممکن است باعث افزایش اینرسی، هزینه، فضای اشغالشده و حتی مشکلات دینامیکی شود.
در حوزه انتقال قدرت، تصمیمهای مهندسی نباید بر پایه تجربه شخصی یا اطلاعات پراکنده اینترنت اتخاذ شوند.
انتخاب کوپلینگ، طراحی سیستم انتقال قدرت و برنامهریزی تعمیرات زمانی قابل اعتماد خواهند بود که بر اساس استانداردهای بینالمللی، دادههای فنی سازندگان معتبر و منابع دانشگاهی انجام شوند.
به همین دلیل، محتوای این صفحه بر پایه ترکیبی از استانداردهای جهانی، کاتالوگهای مهندسی، راهنماهای طراحی و تجربیات صنعتی تدوین شده است.
در تهیه این راهنما، مفاهیم و اصول طراحی بر اساس استانداردهای شناختهشده صنعت انتقال قدرت تدوین شدهاند، از جمله:
برای بررسی ویژگیهای فنی، ظرفیت انتقال گشتاور، محدودیتهای طراحی و توصیههای نصب، از مستندات فنی تولیدکنندگان مطرح کوپلینگ جهان استفاده شده است، از جمله:
این مستندات یکی از مهمترین منابع مهندسان طراحی و واحدهای نگهداری و تعمیرات در پروژههای صنعتی محسوب میشوند.
در تدوین بخشهای مربوط به تحلیل تنش، ارتعاش، طراحی مکانیکی و رفتار دینامیکی شفتها، از مفاهیم پذیرفتهشده در منابع دانشگاهی مهندسی مکانیک و انتقال قدرت استفاده شده است.
موضوعاتی مانند:
همگی بر پایه اصول کلاسیک مهندسی مکانیک ارائه شدهاند.
علاوه بر منابع علمی، این راهنما بر اساس تجربیات واقعی پروژههای صنعتی نیز تنظیم شده است.
خرابیهای متداول، خطاهای نصب، مشکلات رایج نگهداری و روشهای عیبیابی مطرحشده در این مقاله، بازتاب چالشهایی هستند که روزانه در کارخانهها و واحدهای تعمیرات با آنها مواجه میشویم.
هدف ماتسوکو صرفاً ترجمه یا بازنویسی مطالب موجود نیست.
ما تلاش میکنیم اطلاعات را از منابع معتبر جمعآوری کرده، با تجربه عملی صنعت ترکیب کنیم و آنها را به زبانی قابلفهم برای طیف گستردهای از کاربران، از دانشجویان و تکنسینها گرفته تا مهندسان ارشد و مدیران فنی، ارائه دهیم.
به همین دلیل، محتوای این راهنما بهصورت مستمر با انتشار استانداردهای جدید، فناوریهای نوین و تجربیات صنعتی بهروزرسانی خواهد شد.
اگرچه تمامی مطالب این صفحه با دقت و بر پایه منابع معتبر تهیه شدهاند، اما انتخاب نهایی کوپلینگ برای هر پروژه باید با در نظر گرفتن شرایط واقعی تجهیز، الزامات طراحی و نظر مهندس مسئول پروژه انجام شود.
در پروژههای حساس، استفاده از کاتالوگ رسمی سازنده، استانداردهای مرتبط و مشاوره تخصصی، همواره توصیه میشود.
در بسیاری از پروژههای صنعتی، هزینه یک کوپلینگ در مقایسه با کل ماشین بسیار ناچیز است.
اما انتخاب اشتباه همان قطعه کوچک میتواند باعث:
شود.
به همین دلیل، انتخاب کوپلینگ نباید صرفاً بر اساس قیمت یا موجودی بازار انجام شود، بلکه باید بر پایه محاسبات مهندسی و شرایط واقعی بهرهبرداری باشد.
اگر در انتخاب بین چند نوع کوپلینگ تردید دارید، ابتدا این اطلاعات را آماده کنید:
با همین اطلاعات، میتوان گزینههای مناسب را با دقت بسیار بیشتری بررسی کرد.
✓ آیا گشتاور طراحی را محاسبه کردهام؟
✓ آیا ضریب سرویس را در نظر گرفتهام؟
✓ آیا Alignment بهدرستی انجام خواهد شد؟
✓ آیا شرایط محیطی روی انتخاب کوپلینگ تأثیر میگذارد؟
✓ آیا قطعات یدکی آن در آینده قابل تهیه هستند؟
✓ آیا هزینه توقف خط تولید را محاسبه کردهام؟
اگر پاسخ هر کدام از این پرسشها «خیر» است، بهتر است قبل از سفارش، موضوع دوباره بررسی شود.
اگر به دنبال یادگیری عمیقتر هستید، پیشنهاد میکنیم این موضوعات را نیز مطالعه کنید:
(کلاستر)
یاد میگیرید چگونه بر اساس گشتاور، سرعت، شرایط محیطی و نوع ماشین، مناسبترین کوپلینگ را انتخاب کنید.
(کلاستر)
تمام خرابیهای رایج، روشهای تشخیص و راهکارهای اصلاح بهصورت مرحلهبهمرحله بررسی میشوند.
(کلاستر)
اصول هممحوری دقیق، خطاهای رایج نصب و روشهای اندازهگیری.
(کلاستر)
چرا بسیاری از کوپلینگها با وجود کافی بودن توان موتور، زودتر از موعد خراب میشوند؟
تحلیل کامل طراحی، مزایا، محدودیتها، کاربردها و روشهای نگهداری.
راهنمای کامل طراحی، روانکاری، خرابیها و انتخاب.
انتخاب برای تجهیزات دور بالا و ماشینآلات دقیق.
اصول انتقال قدرت هیدرودینامیکی و کاربردهای صنعتی.
هدف ما تنها معرفی محصولات نیست.
ما در تلاش هستیم یک مرکز دانش مهندسی انتقال قدرت ایجاد کنیم؛ جایی که مهندسان، تکنسینها، مدیران نگهداری و دانشجویان بتوانند:
به همین دلیل، این صفحه بهصورت مستمر تکمیل خواهد شد و ابزارهای مهندسی، ماشینحسابهای تخصصی، چکلیستهای تعاملی و راهنماهای پیشرفته به آن اضافه میشوند.
کوپلینگ شاید در ظاهر قطعهای ساده به نظر برسد، اما نقش آن در عملکرد مطمئن یک سیستم انتقال قدرت، بسیار فراتر از اتصال دو شفت است.
یک انتخاب صحیح میتواند سالها عملکرد پایدار، کاهش هزینههای نگهداری و افزایش قابلیت اطمینان تجهیزات را به همراه داشته باشد؛ در حالی که یک انتخاب نادرست ممکن است زنجیرهای از خرابیها و توقفهای پرهزینه را ایجاد کند.
اگر این راهنما توانسته باشد نگاه شما را نسبت به انتخاب، طراحی، نصب و نگهداری کوپلینگ تغییر دهد، به هدف خود رسیده است.
قطعه ای قابل تعویض که برای انتقال قدرت از محرک به متحرک استفاده میشود
این انتقال قدرت میتواند از موتور به گیربکس
از گیربکس به قطعات دوار
و هزاران کاربرد دیگر باشد
این شرکت در زمینه طراحی و ساخت انواع کوپلینگهای مدرن و کارآمد تخصص دارد، از جمله:
قابلیت تحمل گشتاور بسیار بالا
عدم هممحوری (میزالایمنت) کم
قابلیت جذب انحراف زاویهای تا حدود ۳ درجه
مناسب برای کاربردهای سنگین و با دقت بالا
تحمل گشتاور نسبتاً خوب
مناسب برای کاربردهایی با دقت نصب پایینتر
مقاوم در برابر شوکهای استارت و توقف (شوک استو-استارت)
جذب ارتعاش و عدم هممحوری
تحمل گشتاور نسبتاً خوب
ویژگیهای مشابه کوپلینگ تایر (جذب شوک و عدم هممحوری)
استحکام و دوام بالا
ویژگیهای فنی و سفارشیسازی:
طراحی و ساخت در انواع سایزها و ابعاد مختلف
ساخت کوپلینگ سفارشی بصورت کامل بر اساس گشتاور (Torque) و دور (RPM) مورد نیاز مشتری
بهینهسازی برای کاربردهای خاص و شرایط عملیاتی منحصربهفرد
استفاده از مواد اولیه مرغوب و فرآیندهای تولید دقیق برای تضمین کیفیت و طول عمر
کاربردهای صنعتی:
این کوپلینگها در طیف وسیعی از صنایع کاربرد دارند، از جمله:
پمپها و کمپرسورهای صنعتی
فنها و بلوئرها
نوارنقالهها و سیستمهای انتقال قدرت
ژنراتورها و توربینها
ماشینآلات دوار در صنایع فولاد، سیمان، معدن و پتروشیمی
محصولات نهایی با دقت مهندسی بالا طراحی و تولید شده و از نظر استحکام، عملکرد و قابلیت اطمینان، مطابق با استانداردهای صنعتی روز دنیا میباشند.
