مقدمه!!
گرمکن بیرینگ یا هیتر القایی بیرینگ دستگاهی است که با استفاده از گرمایش القایی، رینگ داخلی یا قطعات فلزی بیرینگ را بهصورت کنترلشده گرم میکند تا نصب بیرینگ روی شفت بدون ضربه، آسیب مکانیکی و تنش اضافی انجام شود. انتخاب دستگاه گرمکن بیرینگ به قطر داخلی، وزن، ابعاد، نوع بیرینگ و شرایط نصب بستگی دارد.
جدیدترین قیمت و کاتالوگ دستگاههای هیتر القایی را اینجا ببینید
گرمکن القایی Induction Heaters نمونه کویل منعطف یا فلکسیبل کویل ( flexible coil ) از محصولات ساخته شده در این شرکت برای کاربردهای صنعتی و دمونتاژ قطعات با پرس فیت زیاد تا وزن نامحدود بسته به سفارش از ۱ کیلوگرم تا ۴۰۰ کیلوگرم و توان از ۲ تا ۱۰۰ کیلووات بصورت روتین همانند MIH-25FL و MIH-40FLمیباشد که با توجه به توانمندی که دارد قابلیت خارج سازی قطعات پرسی را از روی شافت با سرعت بالا دارد البته سفارشی سازی دستگاههای این شرکت قابلیت و امکان تحویل دستگاههای حتی تا مگاواتی را هم دارد که برای کارهای خاص یا خارج کردن قطعات گران قیمت و حساس از روی شافت بکار میروند.
از نمونه های دیگر رومیزی فیکس کویل یا کویل ثابت هستند مانند MIH25 و یا MIH-25i
بیرینگ گرمکن چیست؟ مقایسه ماتسوکو با SKF | هیتر القایی بلبرینگ [۲۰۲۶] | ماتسوکو
هیتر القایی وسیله ایست برای گرمایش فلزات خصوصا فلزاتی که میدان مغناطیسی بر انها تاثیر بیشتری دارد همانند آهن ، فولاد ، برنج و … ( بنا بر ضریب انبساط طولی میتواند متفاوت باشد )که از طریق استفاده از جریان الکتریسیته ( برق ) و القای میدان مغناطیسی در قطعات فلزی اثر خود را نشان میدهد. این تجهیز در صنایع به نام گرمکن القایی نیز شناخته میشود.
کاربرد دستگاه بلبرینگ گرمکن فرکانسی ، گرمایش برای بزرگ کردن قطعات مونتاژی در صنایع میباشد . بواسطه گرمایش قطر و اندازه قطعات بزرگتر شده پس میتوان برای سوار کردن قطعات بر روی هم به روش گرمایش سریع ، در مدت زمان کوتاهی قطعات را گرم نمود و پس از افزایش اندازه ، آنها را راحت تر مونتاژ ( و یا دمونتاژ ) نمود.
در دستگاه گرمکن القایی بلبرینگ حرارت القایی به واسطه فاصله هوایی بین قطعات تغییر ابعاد در قطعات متفاوت است چرا که فاصله هوایی باعث تفاوت در مقدار گرمای القا شده میشود و بنابراین تفاوت دمایی فاحش بین دو قطعه بوجود می آید.
دستگاه گرمکن القایی بلبرینگ برای درآوردن و جا زدن ( مونتاژ و دمونتاژ ) قطعات دارای پرس فیت و یا پرس شده مانند انواع بلبرینگ کاربرد بیشتری دارد.
دستگاه هیتر ( گرمکن ) های القایی در صنایع کاربردهای گوناگونی دارند از جمله دمونتاژ و مونتاژ و نصب و تعویض قطعات حساس با تلورانس انطباق پرسی همانند انواع بیرینگ ، چرخدنده ، کوپلینگ ، بوش و انواع رینگ بر و از روی شافت و هوزینگ .
البته هیتر القایی یا اینداکشن هیتر در صنایع به نام بلبرینگ گرمکن القایی نیز شناخته میشود.
دستگاه هیتر القایی یا بلبرینگ گرمکن بر دو نوع فیکس کویل یا کویل ثابت و کویل منعطف یا فلاکسیبل کویل میباشند.
هیتر القایی صنعتی ( بلبرینگ گرمکن القایی ایرانی) برای گرم کردن و نصب بیرینگ ، دستگاهی است که با ایجاد میدان الکترومغناطیسی متناوب، در قطعه فلزی جریانهای القایی ایجاد میکند و انرژی الکتریکی را به گرما تبدیل میکند. از این روش برای گرمکردن کنترلشده قطعاتی مانند بیرینگ، شافت، کوپلینگ، چرخدنده و بوش و همچنین فرآیندهایی مانند پیشگرمایش، سختکاری و تنشزدایی استفاده میشود. انتخاب هیتر مناسب به جنس و ابعاد قطعه، دمای موردنیاز، زمان گرمایش، عمق گرمایش، توان و فرکانس وابسته است.
هیترهای القایی ماتسوکو، با تکیه بر دانش بومی و مهندسی معکوس دقیق، بهگونهای طراحی شدهاند که تمامی نیازهای صنایع فولاد، سیمان، پتروشیمی و نورد را پوشش دهند. برخلاف نمونههای وارداتی که پس از خرابی عملاً بلااستفاده میشوند، بلبرینگ گرمکنهای ساخت ایران ماتسوکو با ارائه گارانتی کتبی و خدمات پس از فروش واقعی، خیال مدیران فنی را از بابت تداوم تولید آسوده میکند.
| ویژگی | گرمکن بلبرینگ ماتسوکو (ایران) | نمونههای وارداتی (SKF/FAG) |
|---|---|---|
| گارانتی و خدمات | گارانتی کتبی + پشتیبانی ۵ ساله | محدود یا بدون خدمات پس از فروش |
| قابلیت دمگنتایزر | دارد (استاندارد) | اکثراً ندارد یا آپشن گرانقیمت است |
| سفارشیسازی | امکانپذیر بر اساس نیاز مشتری | خیر (فقط مدلهای استاندارد) |
| روش | کنترل دما | سرعت | ایمنی | احتمال آسیب |
|---|---|---|---|---|
| هیتر القایی | بسیار خوب | سریع | بالا | کم |
| حمام روغن | متوسط | متوسط | پایینتر | متوسط |
| شعله مستقیم | ضعیف | سریع | ضعیف | زیاد |
| صفحه گرمکن | متوسط | متوسط | متوسط | متوسط |
تمام محصولات و تجهیزات اینداکشن این شرکت با سرعت عمل بسیار زیاد نسبت به نمونه های خارجی ( علاوه بر داشتن گارانتی و خدمات پس از فروش و اختلاف قیمت زیاد) و نکته بسیار مهم ( دارای سیستم دمگنتایزر ) جهت مغناطیس زدایی قطعات پس از حرارت دهی میباشند.
در ادامه برخی از مدلهای ساخت این شرکت از ابعاد کوچک تا بزرگ و توان از ۲ کیلو وات تا ۱۰۰ کیلووات میباشند:
هیتر القایی فرکانسی کویل ثابت ( Frequency fix coil induction heater ) با توان حدودا ۲۵۰۰ وات
این گرمکن القایی بلبرینگ ایرانی با سرعت عمل بسیار زیاد نسبت به نمونههای خارجی( علاوه بر داشتن گارانتی و خدمات پس از فروش و اختلاف قیمت زیاد) و نکته بسیار مهم ( دارای سیستم دمگنتایزر ) جهت مغناطیس زدایی قطعات پس از حرارت دهی میباشند
دانلود کاتالوگ دستگاه بلبرینگ گرمکن MIH-25i
این گرمکن القایی بلبرینگ ایرانی با سرعت عمل معمولی مشابه نمونههای خارجی( علاوه بر داشتن گارانتی و خدمات پس از فروش و اختلاف قیمت زیاد) قطعات را حرارت دهی میکند
دانلود کاتالوگ گرمکن بیرینگ MIH-25
هیتر القایی فرکانسی کویل ثابت ( Frequency fix coil induction heater ) با توان حدودا ۷۰۰۰ وات

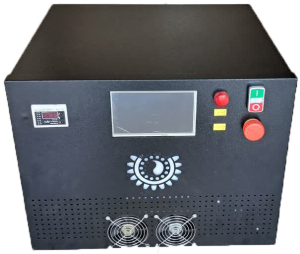

دستگاه گرمکن انداکشن فالکسیبل کویل یا کویل منعطف ( Flexible coil induction heater ) با توان حدودا ۲۵ کیلووات
دانلود کاتالوگ دستگاه هیتر القایی MIH-25FL
دستگاه گرمکن انداکشن فالکسیبل کویل یا کویل منعطف ( Flexible coil induction heater ) با توان حدودا ۴۰ کیلووات
دانلود کاتالوگ دستگاه هیتر القایی MIH-40FL
| مشخصه قطعه | اطلاعات موردنیاز برای انتخاب |
|---|---|
| وزن بیرینگ | ظرفیت حرارتی دستگاه |
| قطر داخلی | نوع کویل یا یوک |
| قطر خارجی | فضای کارگیر دستگاه |
| عرض بیرینگ | ظرفیت قرارگیری |
| دمای هدف | سیستم کنترل دما |
| تعداد قطعات | توان و سیکل کاری |
| مونتاژ یا دمونتاژ | نوع سیستم گرمایش |
دمای استاندارد گرم کردن بیرینگ قبل از نصب
آموزش نصب بیرینگ با هیتر القایی
با سرعت عمل بسیار زیاد نسبت به نمونه های خارجی ( علاوه بر داشتن گارانتی و خدمات پس از فروش و اختلاف قیمت زیاد) و نکته بسیار مهم ( دارای سیستم دمگنتایزر ) جهت مغناطیس زدایی قطعات
برای کسب مشاوره برای انتخاب و اطلاع از قیمت دستگاه اینداکشن هیتر بلبرینگ
بگیرید
.
برای محاسبه زمان مورد نیاز برای گرمایش قطعات محاسبه کنید
از جمله برندهای معتبر گرمکن القایی بلبرینگ که در دنیا استفاده میگردد میتوان به SKF و FAG و برخی برندهای آلمانی و چینی اشاره کرد که هریک جایگاهی در دنیا دارند ولی در ایران به دلیل نداشتن خدمات پس از فروش و گارانتی از اعتبارشان کاسته شده چرا که در صورت خرابی دیگر قابل استفاده نبوده و کارایی ندارند . مسلما با توجه به توان تولید داخل این محصول، قیمت و هزینه خرید خارج بسیار گرانتر از تولیدات این شرکت خواهد بود که گاه تا چندبرابر هم میباشد. با در نظر گرفتن قیمتهای دلاری این تجهیزات ، و اختلاف فاحش میان قیمت داخلی و هزینه های واردات خارجی و البته عدم وجود هرگونه گارانتی محصولات خارجی ، و گارانتی یکساله و خدمات ۵ ساله تولیدات هیتر القایی یا بلبرینگ گرمکن های شرکت ماتسو به صرفه تر است که محصولات این شرکت استفاده و خریداری گردند.
با توجه به کیفیت گرمکن القایی ایرانی ماتسوکو و قیمت مناسبتر اغراق نیست اگر بگویید که انتخاب بهتری نسبت به نمونه های خارجی است
مدلهای EAZ یا کویل ثابت Fixed coil از پرکاربرد ترین های گرمکن القایی فرکانسی در برند SKF میباشد که در ایران شناخته شده تر هستند و برای فقط مونتاژ انواع رینگهای داخلی بیرینگ های سیلندریکال یا رولربیرینگ روی شافت کاربرد دارد و معمولا قبل از سوار کردن رینگها روی شافت بوسیله این دستگاه گرم شده و پس از بزرگ شدن روی شافت قرارداده شده و پس از سرد شدن ثابت و فیت میگردد و در حالت پرس باقی خواهد ماند. با آمدن مدلهای فلاکسیبل کویل و البته مصرف کمتر شان ، مدل EAZ تقریبا کاربرد خود را از دست داده اند . البته شرکت فنی مهندسی مانا تجارت سروش با داشتن سابقه کافی در زمینه بیرینگ ها و تجهیزات کمکی توان تولید انواع هیتر القایی مخصوص گرمایش و گرم کردن بلبرینگ ها را دارد .
گرمکن القایی SKF مدل TIH مدل دیگری از هیتر القایی فرکانسی شرکت SKF است که دارای یوق یا طوقه میباشد و جزو کویل ثابت ها میباشد.و در شماره های TIH-۱۰۰ و TIH-۰۳۰ و … ارایه گردیده است. این مدل در شرکت SKF و مشابه آن در شرکتهای دیگر یکی از پر کاربردترین ها در صنایع میباشد که پس از گرم کردن بیرینگ تا دمای مشخص و بزرگ شدن آن قابلیت سوار شدن روی شافت را پیدا میکند.
مدلهای متنوع گرمکن القایی بلبرینگ از برندهای مختلف در این شرکت قابل تعمیر و بازسازی و بازطراحی دارند ، لذا برای بررسی بیشتر گرمکن القایی بلبرینگ ارسالی جهت بازسازی نیاز به هماهنگی قبلی دارند.
در زیر نمونه ای از مدلهای ساخته شده این شرکت که بصورت فیکس کویل یا کویل ثابت هستند مشاهده میکنید که از نظر ابعادی و کارگیر مشابه نمونه TIH-۰۳۰ از شرکت SKF میباشد.
گرمکن بلبرینگ بیشترین کابرد را در تعویض رینگها و گوپلینگ ها دارد . برای مونتاژ و دمونتاژ رینگ بیرینگ اسفریکال یا مخروطی و یا رولبیرینگ سیلندریکال بر روی شافت و یا هوزینگ نیز کاربرد دارد.
پس از کمی بررسی و مقایسه مشخص میگردد که دستگاه دومی علاوه بر داشتن سرعت بسیار بیشتر در گرمایش قطعات دارای خاصیت مغناطیس زدایی نیز هست که علاوه بر داشتن راندمان بسیار بالاتر ، کارایی بیشتری نیز جهت مغناطیس زدایی قطعات دارد. ( زمان گرمایش قطعه مشابه در نمونه اول در مدت زمان حدودا ۴۷ ثانیه تا دمای ۵۰ درجه سانتیگراد و در نمونه دوم حدودا در ۳۷ ثانیه ۱۱۰ درجه سانتیگراد میباشد)
دستگاه MIH-25Fi کاملا ایرانی اولین نمونه دستگاه هیتر القایی در دنیا میباشد که علاوه بر فرکانسی بودن و راندمان زیاد و زمان کم گرمایش، مغناطیس زدایی قطعات را نیز انجام میدهد.
رینگهای داخلی بیرینگ های سیلندریکال که برای غلتکهای نوردی استفاده میگردند بصورت انطباق پرسی روی گردن غلتک سوار میگردند که مونتاژ را میتوان به روش گرمایش و سپس نصب انجام داد ولی دمونتاژ تقریبا غیر ممکن است چرا که حرارت به رینگ میتواند باعث آسیب و ترک و شکستگی به رینگ و غلتک گردد . برای انجام این فرآیند از اینداکشن هیتر یا همان گرمکن القایی (Induction heater ) استفاده میگردد.
با توجه به شرایط کاری این تجهیز که بطور مستقیم با عوامل انسانی درگیر است و نظر به ارتباط مستقیم اپراتور با دستگاه و وجود میدان مغناطیسی و هسته های فلز و فولادی امکان ایجاد جریانهای با ولتاژ بالا در قطعات و حتی سیم پیچها میباشد لذا به جهت جلوگیری از برق گرفتگیهای شدید و محتمل، تمامی دستگاههای هیتر القایی این شرکت دارای حفاظت جان بوده و امکان برق گرفتگی به صفر میرسد. برای سفارش و خرید انواع هیتر القایی میتوانید از قسمت تماس با ما و یا در فیلد ارتباط پایین صفحه سفارش خود را اعلام نمایید تا جهت اخذ اطلاعات بیشتر هماهنگیهای آتی برقرار گردد.
تعمیر و سرویس و طراحی مجدد انواع هیتر های القایی
اگر برای یک پروژه صنعتی به هیتر القایی، طراحی سیستم گرمایش، ساخت دستگاه سفارشی، تعمیر یا بازسازی تجهیزات موجود نیاز دارید، اطلاعات قطعه و فرآیند خود را برای ماتسوکو ارسال کنید.
برای شروع بررسی، میتوانید مشخصات زیر را ارائه کنید:
نام قطعه + جنس + وزن + ابعاد + دمای هدف + زمان گرمایش + کاربرد + تصویر یا نقشه قطعه
کارشناسان ماتسوکو پس از بررسی اطلاعات، مناسبترین راهکار را از میان:
دستگاه استاندارد | دستگاه سفارشی | تعمیر و بازسازی | بازطراحی و ارتقا
بررسی خواهند کرد.
تلفن: 031-32506880
وبسایت: matsoco.ir
ماتسوکو؛ طراحی، ساخت، تعمیر و راهکارهای مهندسی تجهیزات گرمایش القایی صنعتی
