اسلوبیرینگ (Slewing Bearing) چیست؟ راهنمای جامع انواع، کاربرد، اجزا، تعمیر و نگهداری
اسلوبیرینگ (Slewing Bearing) که با نامهایی مانند رینگ گردان، یاتاقان گردان، دنده گردون و Slewing Ring نیز شناخته میشود، یکی از مهمترین قطعات در ماشینآلات سنگین و تجهیزات دوار صنعتی است. این بیرینگ تخصصی امکان چرخش نرم، دقیق و ایمن سازههای بزرگ را فراهم میکند و بهطور همزمان قادر است بارهای محوری، بارهای شعاعی و گشتاور واژگونی را تحمل کند.
امروزه اسلوبیرینگ در طیف گستردهای از تجهیزات از جمله جرثقیلهای برجی، جرثقیلهای موبایل، بیلهای مکانیکی، ماشینآلات معدنی، تجهیزات فولادسازی، ماشینآلات سیمان، تجهیزات بندری، توربینهای بادی، ماشینآلات دریایی و بسیاری از سیستمهای دوار صنعتی مورد استفاده قرار میگیرد.
با توجه به اهمیت این قطعه در عملکرد ایمن ماشینآلات، شناخت ساختار، نحوه عملکرد، انواع، معیارهای انتخاب، روشهای نگهداری و تعمیر آن برای مدیران فنی، مهندسان تعمیرات، کارشناسان خرید و بهرهبرداران صنعتی اهمیت بسیار زیادی دارد.
در این راهنمای جامع تلاش کردهایم تمام اطلاعات موردنیاز برای شناخت اسلوبیرینگ را به زبان ساده اما کاملاً تخصصی ارائه کنیم تا این صفحه به مرجع کاملی برای فعالان صنعت تبدیل شود.
فهرست مطالب
- اسلوبیرینگ یا اسلیوینگ رینگ چیست؟
- تفاوت اسلوبیرینگ با بیرینگهای معمولی
- اسلوبیرینگ چگونه کار میکند؟
- اجزای تشکیلدهنده اسلوبیرینگ
- انواع اسلوبیرینگ
- کاربردهای اسلوبیرینگ در صنایع مختلف
- نحوه انتخاب اسلوبیرینگ مناسب
- مهمترین عوامل خرابی اسلوبیرینگ
- روشهای بازرسی و نگهداری
- تعمیر و بازسازی اسلوبیرینگ
- پرسشهای متداول

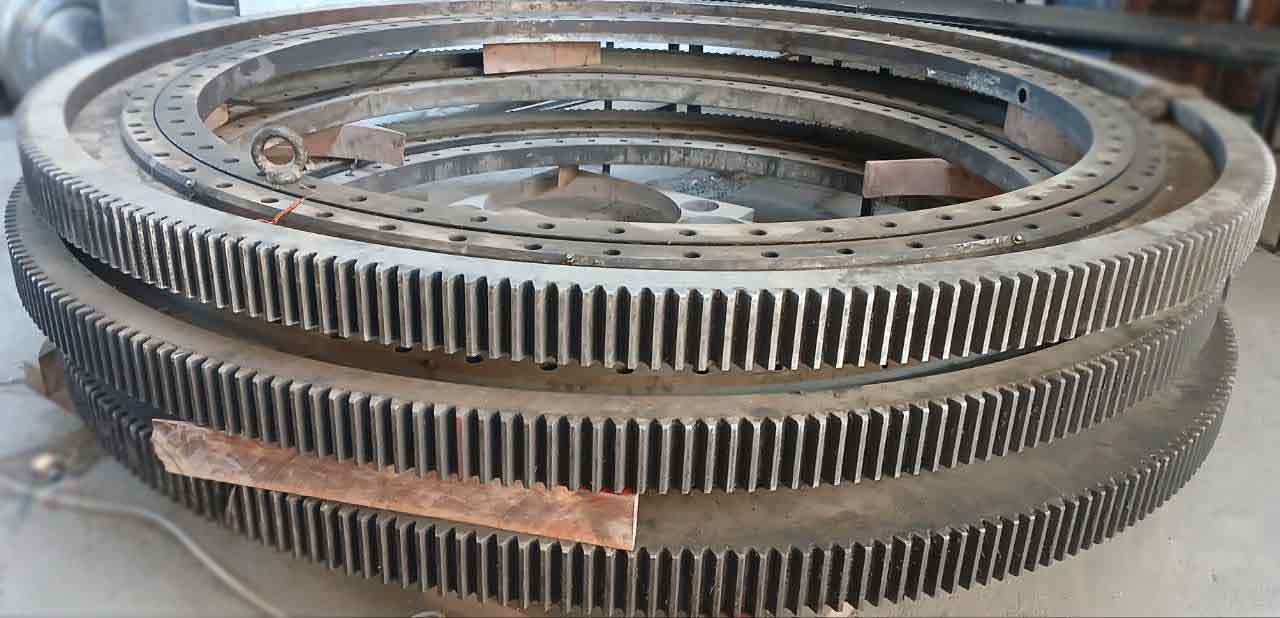

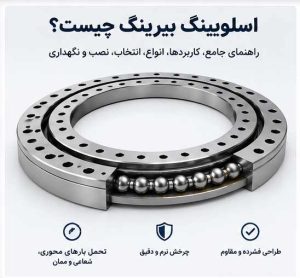

اسلوبیرینگ چیست؟
اسلوبیرینگ نوعی بیرینگ با قطر بزرگ است که برای تحمل همزمان بارهای مختلف و ایجاد حرکت دورانی در تجهیزات سنگین طراحی شده است. برخلاف بیرینگهای معمولی که تنها برای تحمل یک یا دو نوع بار استفاده میشوند، اسلوبیرینگ میتواند بهطور همزمان بار محوری (Axial Load)، بار شعاعی (Radial Load) و گشتاور واژگونی (Tilting Moment) را تحمل کند.
این ویژگی باعث شده است اسلوبیرینگ به یکی از مهمترین اجزای تجهیزات دوار تبدیل شود؛ تجهیزاتی که علاوه بر تحمل وزن زیاد، باید با دقت بالا و بدون لرزش دوران کنند.
در بسیاری از ماشینآلات، اسلوبیرینگ نقطه اتصال بخش ثابت و بخش متحرک دستگاه است. بهعنوان مثال در جرثقیلهای برجی، این قطعه امکان چرخش ۳۶۰ درجه بازوی جرثقیل را فراهم میکند، در حالی که وزن سازه و بار در حال جابهجایی نیز توسط همین مجموعه تحمل میشود.
تفاوت اسلوبیرینگ با بیرینگ معمولی
بسیاری از افراد تصور میکنند اسلوبیرینگ تنها یک بیرینگ بزرگ است؛ در حالی که از نظر طراحی، عملکرد و ظرفیت تحمل بار تفاوتهای اساسی با بیرینگهای معمولی دارد.
مهمترین تفاوتها عبارتاند از:
- قطر بسیار بزرگتر نسبت به بیرینگهای استاندارد
- توانایی تحمل همزمان سه نوع بار
- وجود دنده داخلی یا خارجی در بسیاری از مدلها
- قابلیت انتقال گشتاورهای بسیار بالا
- طراحی ویژه برای حرکت دورانی تجهیزات سنگین
- امکان نصب مستقیم روی سازههای بزرگ بدون نیاز به مجموعههای انتقال حرکت اضافی
به همین دلیل انتخاب اسلوبیرینگ مناسب تنها بر اساس ابعاد انجام نمیشود و عواملی مانند نوع بار، شرایط کاری، سرعت دوران، محیط بهرهبرداری و عمر مورد انتظار نیز در آن نقش تعیینکننده دارند.
اسلوبیرینگ چگونه کار میکند؟
عملکرد اسلوبیرینگ بر پایه حرکت غلتشی ساچمهها یا رولرها میان دو رینگ داخلی و خارجی است. هنگامی که نیروی محرک از طریق موتور و گیربکس به دندههای اسلوبیرینگ منتقل میشود، مجموعه بیرینگ با کمترین میزان اصطکاک شروع به دوران میکند.
در این فرآیند، نیروهای واردشده از سازه، بار، شتاب حرکت و شرایط کاری بهصورت یکنواخت بین اجزای داخلی توزیع میشوند. طراحی دقیق مسیرهای غلتش (Raceway)، کیفیت عملیات حرارتی، جنس فولاد و سیستم روانکاری، همگی در عملکرد صحیح این قطعه نقش کلیدی دارند.
به همین دلیل، خرابی در هر یک از این بخشها میتواند باعث افزایش لقی، ایجاد لرزش، تولید صدای غیرعادی و در نهایت توقف کامل تجهیز شود.
اگر با علائمی مانند افزایش لقی، صدای غیرعادی یا ترک در مسیر غلتش مواجه هستید، پیشنهاد میکنیم صفحه تعمیر و بازسازی اسلوبیرینگ را نیز مطالعه کنید تا با روشهای تخصصی عیبیابی و بازسازی این قطعه آشنا شوید.

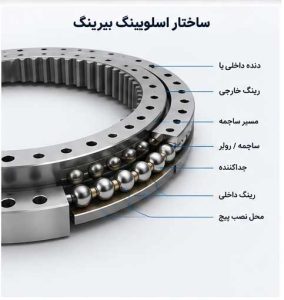

اجزای تشکیلدهنده اسلوبیرینگ (Slewing Bearing)
اسلوبیرینگ از مجموعهای از قطعات مهندسیشده تشکیل شده است که هر یک نقش مهمی در تحمل بار، انتقال نیرو و ایجاد حرکت دورانی ایفا میکنند. عملکرد صحیح این مجموعه تنها زمانی تضمین میشود که تمام اجزا با دقت طراحی، ماشینکاری، عملیات حرارتی و مونتاژ شده باشند.
شناخت اجزای اسلوبیرینگ علاوه بر انتخاب صحیح محصول، در عیبیابی، نگهداری و تعمیر آن نیز اهمیت بسیار زیادی دارد.
اجزای اسلوبیرینگ شامل رینگ داخلی، رینگ خارجی، ساچمه، رولر، مسیر غلتش، دنده، آببند و سیستم روانکاری
۱- رینگ داخلی (Inner Ring)
رینگ داخلی یکی از دو حلقه اصلی اسلوبیرینگ است که معمولاً به بخش ثابت یا متحرک دستگاه متصل میشود. این قطعه مسیر حرکت ساچمهها یا رولرها را تشکیل داده و بخش مهمی از نیروهای وارده را تحمل میکند.
ویژگیهای مهم رینگ داخلی:
- ساختهشده از فولاد آلیاژی با استحکام بالا
- عملیات حرارتی برای افزایش سختی سطح
- ماشینکاری بسیار دقیق
- دارای سوراخهای نصب
- امکان وجود دنده داخلی در برخی مدلها
۲- رینگ خارجی (Outer Ring)
رینگ خارجی دومین بخش اصلی اسلوبیرینگ است و معمولاً در سمت مقابل رینگ داخلی قرار میگیرد.
در بسیاری از مدلها، دندههای انتقال نیرو روی این رینگ ماشینکاری میشوند.
وظایف اصلی رینگ خارجی عبارتاند از:
- تحمل بخشی از بارهای واردشده
- انتقال نیرو
- ایجاد مسیر حرکت المانهای غلتشی
- اتصال به سازه اصلی دستگاه
۳- المانهای غلتشی (Rolling Elements)
مهمترین بخش متحرک اسلوبیرینگ، المانهای غلتشی هستند.
این قطعات میتوانند به دو شکل تولید شوند:
ساچمه (Ball)
در اسلوبیرینگهای چهار نقطه تماس (Four Point Contact) معمولاً از ساچمه استفاده میشود.
مزایا:
- اصطکاک کمتر
- حرکت نرمتر
- سرعت دوران بیشتر
- قیمت مناسبتر
رولر (Roller)
در اسلوبیرینگهای سنگین از رولر استفاده میشود.
مزایا:
- تحمل بار بسیار زیاد
- مقاومت بالاتر در برابر شوک
- مناسب برای ماشینآلات معدنی و فولادی
- طول عمر بیشتر در شرایط کاری سنگین
۴- مسیر غلتش (Raceway)
Raceway یکی از حساسترین قسمتهای اسلوبیرینگ است.
تمام نیروهای واردشده در نهایت از طریق این مسیر به ساچمه یا رولر منتقل میشوند.
به همین دلیل:
- کیفیت ماشینکاری
- عملیات حرارتی
- صافی سطح
- سختی
بیشترین تأثیر را بر عمر اسلوبیرینگ دارند.
کوچکترین ترک، خوردگی یا پوستهشدن در Raceway میتواند منجر به خرابی کامل اسلوبیرینگ شود.
اگر مسیر غلتش دچار آسیب شده باشد، در بسیاری از موارد میتوان با استفاده از خدمات تعمیر و بازسازی اسلوبیرینگ آن را احیا و مجدداً قابل استفاده کرد.
۵- دنده (Gear Ring)
بسیاری از اسلوبیرینگها دارای دنده هستند.
این دنده وظیفه انتقال نیرو از گیربکس یا موتور به مجموعه گردان را بر عهده دارد.
از نظر محل قرارگیری، دندهها به سه گروه تقسیم میشوند:
- دنده داخلی (Internal Gear)
- دنده خارجی (External Gear)
- بدون دنده (Gearless)
انتخاب هرکدام به فضای نصب، نحوه انتقال نیرو و نوع کاربرد بستگی دارد.
برای آشنایی بیشتر با سیستم انتقال قدرت، پیشنهاد میکنیم صفحه انواع گیربکس صنعتی را نیز مطالعه کنید.
۶- قفسه نگهدارنده (Cage یا Spacer)
بین ساچمهها یا رولرها قطعاتی قرار میگیرند که وظیفه آنها حفظ فاصله مناسب بین المانهای غلتشی است.
وجود این قطعات باعث میشود:
- اصطکاک کاهش یابد.
- توزیع بار یکنواخت شود.
- از برخورد مستقیم ساچمهها جلوگیری شود.
- حرکت روانتر انجام شود.
۷- آببندها (Seal)
یکی از مهمترین دلایل کاهش عمر اسلوبیرینگ، ورود گردوغبار، رطوبت و ذرات ساینده به داخل آن است.
برای جلوگیری از این مشکل، در دو طرف اسلوبیرینگ از آببندهای مخصوص استفاده میشود.
وظایف آببندها:
- جلوگیری از خروج گریس
- جلوگیری از ورود آلودگی
- افزایش عمر بیرینگ
- کاهش هزینه تعمیرات
در صنایع سیمان، معدن و فولاد کیفیت آببندها اهمیت بسیار زیادی دارد.
۸- سیستم روانکاری (Lubrication System)
روانکاری مناسب، مهمترین عامل افزایش طول عمر اسلوبیرینگ است.
گریس علاوه بر کاهش اصطکاک، وظایف زیر را نیز بر عهده دارد:
- جلوگیری از سایش
- جلوگیری از زنگزدگی
- کاهش دمای کاری
- محافظت از مسیر غلتش
عدم روانکاری مناسب میتواند باعث ایجاد سایش شدید، افزایش لقی و شکست زودهنگام اسلوبیرینگ شود.
جدول معرفی اجزای اسلوبیرینگ
| جزء | وظیفه |
|---|---|
| رینگ داخلی | تحمل بار و اتصال به سازه |
| رینگ خارجی | انتقال نیرو و تحمل بار |
| ساچمه یا رولر | حرکت غلتشی |
| Raceway | مسیر حرکت المانهای غلتشی |
| Gear Ring | انتقال گشتاور |
| Cage | حفظ فاصله بین ساچمهها |
| Seal | جلوگیری از ورود آلودگی |
| سیستم روانکاری | کاهش اصطکاک و افزایش عمر |
قیمت دنده گردون بیل مکانیکی را میخاید با کارشناسان ما تماس بگیرید
نکته تخصصی
در بسیاری از پروژههای صنعتی، خرابی اسلوبیرینگ ناشی از کیفیت پایین قطعه نیست؛ بلکه به دلیل انتخاب نادرست، روانکاری نامناسب یا نصب غیراصولی رخ میدهد. به همین دلیل، علاوه بر کیفیت ساخت، رعایت دستورالعملهای نصب و نگهداری نیز نقش تعیینکنندهای در افزایش عمر این قطعه دارد.
در ادامه، انواع مختلف اسلوبیرینگ را بررسی میکنیم تا بتوانید بر اساس نوع بار، شرایط کاری و فضای نصب، مناسبترین گزینه را انتخاب کنید.

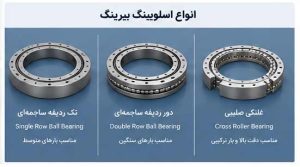

انواع اسلوبیرینگ (Slewing Bearing)
اسلوبیرینگها بر اساس نوع طراحی، شکل المانهای غلتشی، محل قرارگیری دنده و ظرفیت تحمل بار در گروههای مختلفی تولید میشوند. انتخاب نوع مناسب اسلوبیرینگ یا اسلیوینگ رینگ تأثیر مستقیمی بر عملکرد، طول عمر، ایمنی و هزینههای تعمیرات تجهیزات صنعتی دارد.
در ادامه با رایجترین انواع اسلوبیرینگ آشنا میشویم.
۱- اسلوبیرینگ چهار نقطه تماس (Four Point Contact Ball Slewing Bearing)
این نوع، پرکاربردترین مدل اسلوبیرینگ در صنایع مختلف است و از یک ردیف ساچمه تشکیل شده که هر ساچمه در چهار نقطه با مسیر غلتش تماس دارد.
به دلیل طراحی ویژه، این بیرینگ میتواند بهطور همزمان بارهای محوری، شعاعی و گشتاور واژگونی را تحمل کند.
مزایا
- طراحی ساده و اقتصادی
- وزن کمتر نسبت به مدلهای سنگین
- اصطکاک پایین
- حرکت بسیار نرم
- مناسب برای سرعتهای متوسط
معایب
- ظرفیت تحمل بار کمتر نسبت به مدلهای رولری
- حساستر نسبت به بارهای ضربهای
کاربردها
- جرثقیلهای سبک و متوسط
- تجهیزات انبارداری
- ماشینآلات بستهبندی
- تجهیزات پزشکی
- سیستمهای دوار صنعتی
۲- اسلوبیرینگ رولر متقاطع (Cross Roller Slewing Bearing)
در این مدل، رولرهای استوانهای بهصورت متقاطع و با زاویه ۹۰ درجه نسبت به یکدیگر قرار گرفتهاند.
این طراحی باعث افزایش سختی مجموعه و کاهش تغییر شکل تحت بار میشود.
مزایا
- دقت بسیار بالا
- ظرفیت تحمل بار زیاد
- مقاومت عالی در برابر لرزش
- مناسب برای حرکتهای دقیق
معایب
- قیمت بالاتر
- حساسیت بیشتر به نصب صحیح
کاربردها
- ماشینابزار CNC
- رباتهای صنعتی
- تجهیزات اندازهگیری دقیق
- صنایع هوافضا
- تجهیزات نظامی
۳- اسلوبیرینگ slewing ring سه ردیفه رولر (Three Row Roller Slewing Bearing)
این مدل برای سنگینترین شرایط کاری طراحی شده است.
در این نوع، سه ردیف رولر بهصورت مجزا بارهای محوری، شعاعی و گشتاور را تحمل میکنند.
به همین دلیل، ظرفیت باربری آن از تمام مدلهای دیگر بیشتر است.
مزایا
- بیشترین ظرفیت تحمل بار
- مناسب برای شوکهای شدید
- عمر کاری بسیار بالا
- توزیع یکنواخت نیرو
معایب
- وزن زیاد
- قیمت بالا
- نیاز به فضای نصب بیشتر
کاربردها
- جرثقیلهای بندری
- ماشینآلات معدنی
- تجهیزات فولادسازی
- دستگاههای حفاری
- جرثقیلهای فوق سنگین
۴- اسلوبیرینگ بدون دنده (Gearless Slewing Bearing)
در این مدل هیچ دندهای روی رینگ داخلی یا خارجی وجود ندارد و انتقال نیرو از طریق مکانیزمهای جانبی انجام میشود.
مزایا
- طراحی ساده
- هزینه کمتر
- مناسب برای کاربردهای خاص
کاربردها
- تجهیزات انتقال مواد
- میزهای گردان
- دستگاههای تست
۵- اسلوبیرینگ با دنده داخلی (Internal Gear)
در این نوع، دندهها روی سطح داخلی رینگ ماشینکاری شدهاند.
این طراحی باعث محافظت بیشتر دندهها در برابر ضربه و آلودگی محیطی میشود.
مزایا
- محافظت بهتر از دندانهها
- اشغال فضای کمتر
- ظاهر جمعوجور
کاربردها
- جرثقیلهای برجی
- ماشینآلات ساختمانی
- تجهیزات حمل مواد
۶- اسلوبیرینگ با دنده خارجی (External Gear)
در این مدل، دنده روی محیط بیرونی رینگ قرار دارد و دسترسی به آن برای تعمیر و سرویس آسانتر است.
مزایا
- انتقال گشتاور بالا
- تعمیرات آسانتر
- مناسب برای بارهای سنگین
کاربردها
- بیلهای مکانیکی
- تجهیزات معدنی
- ماشینآلات راهسازی
- تجهیزات فولاد
جدول مقایسه انواع اسلوبیرینگ
| نوع اسلوبیرینگ | ظرفیت بار | دقت حرکت | هزینه | کاربرد اصلی |
|---|---|---|---|---|
| Four Point Contact | متوسط | زیاد | اقتصادی | جرثقیلهای عمومی |
| Cross Roller | زیاد | بسیار زیاد | بالا | ماشینابزار و رباتیک |
| Three Row Roller | بسیار زیاد | زیاد | بسیار بالا | معدن و فولاد |
| Gearless | متوسط | متوسط | اقتصادی | میزهای گردان |
| Internal Gear | زیاد | زیاد | متوسط | جرثقیلهای ساختمانی |
| External Gear | بسیار زیاد | زیاد | متوسط | ماشینآلات سنگین |
چگونه نوع مناسب اسلوبیرینگ را انتخاب کنیم؟
انتخاب صحیح اسلوبیرینگ تنها بر اساس قطر یا ابعاد انجام نمیشود. برای رسیدن به بهترین عملکرد، باید مجموعهای از پارامترهای فنی بررسی شوند.
مهمترین عوامل عبارتاند از:
- ظرفیت بار محوری
- ظرفیت بار شعاعی
- گشتاور واژگونی
- سرعت دوران
- نوع حرکت (پیوسته یا متناوب)
- شرایط محیطی (گردوغبار، رطوبت، مواد خورنده)
- دمای کاری
- فضای نصب
- نوع سیستم انتقال نیرو
- قابلیت روانکاری و نگهداری
در بسیاری از پروژههای صنعتی، انتخاب نادرست اسلوبیرینگ باعث افزایش استهلاک، مصرف انرژی، توقف خط تولید و هزینههای سنگین تعمیرات میشود.
اگر در انتخاب مدل مناسب تردید دارید، پیشنهاد میکنیم پیش از خرید با کارشناسان فنی ماتسکو مشورت کنید تا مناسبترین گزینه بر اساس شرایط واقعی تجهیز شما انتخاب شود.
چه زمانی به اسلوبیرینگ سفارشی نیاز داریم؟
در برخی پروژهها، استفاده از مدلهای استاندارد پاسخگوی نیازهای فنی نیست. در این شرایط، اسلوبیرینگ بهصورت سفارشی و بر اساس مشخصات دستگاه طراحی یا انتخاب میشود.
این موضوع معمولاً در تجهیزات زیر دیده میشود:
- ماشینآلات خاص
- تجهیزات معدنی
- خطوط فولاد
- صنایع دریایی
- تجهیزات بندری
- پروژههای نفت، گاز و پتروشیمی
اگر پروژه شما نیازمند طراحی ویژه یا جایگزینی اسلوبیرینگ با ابعاد غیراستاندارد است، مطالعه صفحه ماشینآلات خاص میتواند اطلاعات مفیدی در اختیار شما قرار دهد.
نکته تخصصی
هیچ نوع اسلوبیرینگی را نمیتوان «بهترین» دانست. بهترین انتخاب، مدلی است که دقیقاً با شرایط کاری، نوع بار، فضای نصب و الزامات فنی تجهیز شما مطابقت داشته باشد. به همین دلیل، تحلیل شرایط بهرهبرداری همیشه باید قبل از خرید یا جایگزینی انجام شود.
در بخش بعدی، کاربردهای اسلوبیرینگ در صنایع مختلف را بررسی میکنیم و خواهیم دید که چرا این قطعه در بسیاری از تجهیزات سنگین، یکی از حیاتیترین اجزای سیستم انتقال حرکت محسوب میشود.
اگر برای قیمت دنده گردون جرثقیل استعلام دارید با ماتسوکو تماس بگیرید

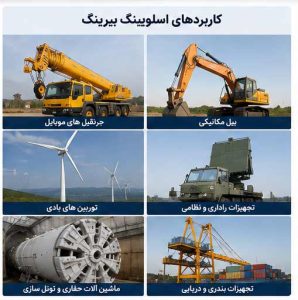

کاربردهای اسلوبیرینگ در صنایع مختلف
یکی از مهمترین دلایل توسعه اسلوبیرینگ، توانایی این قطعه در تحمل همزمان بارهای سنگین و ایجاد حرکت دورانی دقیق است. به همین دلیل، امروزه اسلوبیرینگ در بسیاری از صنایع مادر و ماشینآلات سنگین بهعنوان یکی از حیاتیترین اجزای سیستم انتقال حرکت شناخته میشود.
هر صنعت با توجه به نوع بار، سرعت دوران، شرایط محیطی و دقت موردنیاز، از نوع خاصی از اسلوبیرینگ استفاده میکند. انتخاب صحیح این قطعه علاوه بر افزایش طول عمر تجهیزات، موجب کاهش هزینههای تعمیرات و جلوگیری از توقف خطوط تولید خواهد شد.
اسلوبیرینگ در جرثقیلهای صنعتی
جرثقیلها شناختهشدهترین کاربرد اسلوبیرینگ هستند.
در این تجهیزات، اسلوبیرینگ وظیفه دارد امکان چرخش ۳۶۰ درجه بخش فوقانی جرثقیل را فراهم کرده و در عین حال وزن سازه، بار معلق و نیروهای ناشی از حرکت را تحمل کند.
نمونههایی از این تجهیزات عبارتاند از:
- جرثقیل برجی (Tower Crane)
- جرثقیل موبایل (Mobile Crane)
- جرثقیل بندری
- جرثقیل سقفی دوار
- جرثقیل شناور
در این ماشینآلات، کوچکترین افزایش لقی یا ایجاد ترک در اسلوبیرینگ میتواند ایمنی کل سیستم را تحت تأثیر قرار دهد.
اگر اسلوبیرینگ جرثقیل دچار سایش، شکستگی یا افزایش لقی شده است، پیشنهاد میکنیم صفحه تعمیر و بازسازی اسلوبیرینگ را نیز مطالعه کنید.
اسلوبیرینگ در ماشینآلات معدنی
شرایط کاری در معادن یکی از سختترین محیطهای صنعتی محسوب میشود.
وجود گردوغبار، شوکهای شدید، بارهای سنگین و ساعات کار طولانی باعث میشود اسلوبیرینگ در این تجهیزات تحت فشار بسیار زیادی قرار گیرد.
مهمترین ماشینآلات معدنی مجهز به اسلوبیرینگ عبارتاند از:
- شاولهای معدنی
- بیلهای مکانیکی
- دراگلاین
- استاکر و ریکلایمر
- دستگاههای حفاری
در این کاربردها معمولاً از اسلوبیرینگهای سهردیفه رولر یا مدلهای سنگین با دنده خارجی استفاده میشود.
اسلوبیرینگ در صنایع فولاد
کارخانههای فولاد به دلیل دمای بالا، گردوغبار فلزی و بارهای متناوب، نیازمند اسلوبیرینگهایی با مقاومت مکانیکی و حرارتی بسیار بالا هستند.
این قطعات در تجهیزاتی مانند موارد زیر استفاده میشوند:
- ماشینهای ریختهگری مداوم
- کورههای دوار
- بازوهای انتقال مواد
- ماشینهای شارژ کوره
- تجهیزات حمل اسلب و شمش
در این محیطها، انتخاب روانکار مناسب و برنامه منظم بازرسی نقش بسیار مهمی در افزایش عمر اسلوبیرینگ دارد.
اسلوبیرینگ در صنایع سیمان
کارخانههای سیمان یکی از آلودهترین محیطهای صنعتی هستند.
گردوغبار فراوان و ذرات ساینده میتوانند باعث آسیب سریع آببندها و ورود آلودگی به داخل اسلوبیرینگ شوند.
کاربردهای رایج عبارتاند از:
- استاکر
- ریکلایمر
- بازوی بارگیری
- تجهیزات انتقال مواد
- ماشینآلات بستهبندی
در این صنایع، بازرسی دورهای وضعیت گریس و آببندها اهمیت بسیار زیادی دارد.
اسلوبیرینگ در تجهیزات بندری
جرثقیلهای بندری و تجهیزات تخلیه و بارگیری کشتیها معمولاً به اسلوبیرینگهایی با ظرفیت بار بسیار بالا نیاز دارند.
از مهمترین چالشهای این تجهیزات میتوان به موارد زیر اشاره کرد:
- رطوبت بالا
- مه نمکی
- خوردگی
- بارهای متناوب
- شوکهای ناشی از جابهجایی کانتینر
در چنین شرایطی، استفاده از پوششهای ضدخوردگی و روانکارهای مناسب ضروری است.
اسلوبیرینگ در توربینهای بادی
در نیروگاههای بادی، اسلوبیرینگ نقش مهمی در تنظیم جهت قرارگیری توربین نسبت به باد (Yaw System) و همچنین کنترل زاویه پرهها (Pitch System) ایفا میکند.
ویژگیهای موردنیاز در این کاربرد عبارتاند از:
- دقت بسیار بالا
- اصطکاک کم
- عمر طولانی
- مقاومت در برابر شرایط جوی
- قابلیت کارکرد مداوم
اسلوبیرینگ در ماشینآلات راهسازی
ماشینآلات راهسازی مانند:
- بیل مکانیکی
- جرثقیلهای راهسازی
- فینیشر
- ماشینآلات حفاری
- تجهیزات بازیافت آسفالت
برای انجام حرکتهای دورانی خود از اسلوبیرینگ استفاده میکنند.
در این ماشینآلات، کیفیت روانکاری و جلوگیری از ورود گردوغبار تأثیر مستقیمی بر طول عمر اسلوبیرینگ دارد.
مجوزهای لازم توسط این شرکت جهت طراحی و ساخت انواع اسلوبیرینگ اخذ شده است
اسلوبیرینگ در ماشینآلات خاص
بسیاری از ماشینآلات سفارشی و تجهیزات ویژه نیز از اسلوبیرینگ استفاده میکنند؛ از جمله:
- تجهیزات نظامی
- رادارها
- تجهیزات فضایی
- خطوط تولید اتوماتیک
- ماشینآلات صنایع غذایی
- تجهیزات پزشکی
- میزهای دوار صنعتی
در این کاربردها معمولاً طراحی اسلوبیرینگ بهصورت سفارشی انجام میشود تا دقیقاً با نیازهای پروژه مطابقت داشته باشد.
اگر پروژه شما دارای شرایط خاص یا ابعاد غیراستاندارد است، پیشنهاد میکنیم صفحه ماشینآلات خاص را نیز مطالعه کنید.
نقش اسلوبیرینگ در افزایش بهرهوری تجهیزات
انتخاب صحیح اسلوبیرینگ تنها به افزایش عمر این قطعه محدود نمیشود. یک اسلوبیرینگ مناسب میتواند مزایای زیر را برای کل سیستم ایجاد کند:
- کاهش مصرف انرژی
- کاهش استهلاک گیربکس و موتور
- افزایش دقت حرکت
- کاهش لرزش
- افزایش ایمنی تجهیزات
- کاهش توقفات اضطراری
- کاهش هزینههای تعمیرات
- افزایش عمر مفید ماشینآلات
به همین دلیل، در بسیاری از پروژههای صنعتی، هزینه خرید یک اسلوبیرینگ باکیفیت در مقایسه با خسارت ناشی از توقف خط تولید یا خرابی تجهیزات، بسیار ناچیز است.
آیا یک اسلوبیرینگ برای همه صنایع مناسب است؟
پاسخ این سؤال خیر است.
هر صنعت شرایط کاری، نوع بار، سرعت دوران، محیط بهرهبرداری و الزامات فنی خاص خود را دارد. به همین دلیل، انتخاب اسلوبیرینگ باید بر اساس محاسبات مهندسی، شرایط واقعی تجهیز و استانداردهای سازنده انجام شود.
انتخاب اشتباه ممکن است باعث افزایش مصرف انرژی، کاهش عمر قطعه، خرابی زودهنگام و حتی بروز حوادث ایمنی شود. به همین دلیل، پیش از خرید یا جایگزینی اسلوبیرینگ، بررسی مشخصات فنی تجهیز و مشورت با متخصصان این حوزه ضروری است.
راهنمای انتخاب اسلوبیرینگ مناسب (Slewing Bearing Selection Guide)
انتخاب اسلوبیرینگ مناسب، تنها به قطر داخلی یا خارجی محدود نمیشود. هر اسلوبیرینگ باید متناسب با شرایط واقعی بهرهبرداری، نوع بار، سرعت دوران، محیط کاری و الزامات فنی تجهیز انتخاب شود.
یک انتخاب نادرست میتواند باعث افزایش مصرف انرژی، خرابی زودهنگام، توقف خط تولید و تحمیل هزینههای سنگین تعمیرات شود.
در این بخش مهمترین معیارهای انتخاب اسلوبیرینگ را بررسی میکنیم.
۱- ظرفیت بار (Load Capacity)
اولین و مهمترین عامل، میزان بار وارد بر اسلوبیرینگ است.
سه نوع بار باید بهصورت همزمان بررسی شوند:
بار محوری (Axial Load)
باری که در امتداد محور اسلوبیرینگ وارد میشود.
مانند وزن بازوی جرثقیل یا تجهیزات نصبشده روی آن.
بار شعاعی (Radial Load)
نیرویی که از طرفین به اسلوبیرینگ وارد میشود.
این نیرو معمولاً هنگام حرکت، شتابگیری یا برخورد بار ایجاد میشود.
گشتاور واژگونی (Tilting Moment)
در بسیاری از ماشینآلات، مهمترین عامل طراحی همین گشتاور است.
هرچه فاصله مرکز ثقل بار از محور دوران بیشتر باشد، مقدار گشتاور نیز افزایش پیدا میکند.
به همین دلیل در جرثقیلهای بزرگ، تجهیزات معدنی و ماشینآلات بندری، این پارامتر اهمیت ویژهای دارد.
۲- نوع کاربرد
نوع تجهیز، تأثیر مستقیمی بر انتخاب اسلوبیرینگ دارد.
به عنوان مثال:
| تجهیز | نوع پیشنهادی |
|---|---|
| جرثقیل برجی | Four Point Contact یا Three Row Roller |
| بیل مکانیکی | External Gear |
| ماشینآلات معدنی | Three Row Roller |
| ماشینابزار CNC | Cross Roller |
| توربین بادی | Four Point Contact با دقت بالا |
بنابراین نمیتوان یک مدل را برای تمام تجهیزات مناسب دانست.
۳- شرایط محیطی
محیط بهرهبرداری نقش بسیار مهمی در طول عمر اسلوبیرینگ دارد.
موارد زیر باید بررسی شوند:
- گردوغبار
- رطوبت
- آب شور
- بخارات شیمیایی
- دمای بالا
- سرمای شدید
- شوکهای مکانیکی
- ارتعاشات مداوم
در محیطهای خورنده، انتخاب پوشش مناسب، آببند باکیفیت و گریس تخصصی اهمیت ویژهای دارد.
۴- سرعت دوران
تمام اسلوبیرینگها برای سرعتهای بالا طراحی نشدهاند.
اگر سرعت دوران بیشتر از مقدار مجاز باشد:
- دمای قطعه افزایش پیدا میکند.
- گریس سریعتر تخریب میشود.
- سایش افزایش مییابد.
- عمر مفید کاهش پیدا میکند.
بنابراین سرعت دوران باید با ظرفیت طراحی اسلوبیرینگ مطابقت داشته باشد.
۵- فضای نصب
گاهی بهترین اسلوبیرینگ از نظر فنی، به دلیل محدودیت فضای نصب قابل استفاده نیست.
در زمان انتخاب باید موارد زیر بررسی شود:
- قطر خارجی
- قطر داخلی
- ارتفاع اسلوبیرینگ
- محل قرارگیری پیچها
- نوع اتصال
- فضای سرویس و روانکاری
۶- سیستم انتقال نیرو
اگر انتقال نیرو از طریق پینیون و گیربکس انجام میشود، مشخصات دنده اسلوبیرینگ نیز اهمیت پیدا میکند.
باید پارامترهایی مانند:
- مدول دنده (Module)
- تعداد دندانهها
- زاویه فشار
- نوع دنده
- دقت ماشینکاری
بهطور کامل با گیربکس مطابقت داشته باشند.
برای آشنایی بیشتر با سیستم انتقال قدرت، پیشنهاد میکنیم صفحه انواع گیربکس صنعتی را نیز مطالعه کنید.
۷- قابلیت تعمیر و تأمین قطعات
یکی از اشتباهات رایج، انتخاب اسلوبیرینگ صرفاً بر اساس قیمت اولیه است.
در بسیاری از پروژهها، هزینه توقف خط تولید چندین برابر قیمت خود اسلوبیرینگ است.
به همین دلیل، پیش از خرید باید بررسی شود:
- آیا امکان تعمیر وجود دارد؟
- قطعات یدکی قابل تأمین هستند؟
- خدمات فنی در داخل کشور موجود است؟
- زمان تحویل چقدر است؟
اگر اسلوبیرینگ شما دچار خرابی شده و نیاز به ارزیابی دارد، پیشنهاد میکنیم صفحه تعمیر و بازسازی اسلوبیرینگ را نیز مطالعه کنید.
اشتباهات رایج در انتخاب اسلوبیرینگ
در پروژههای صنعتی، این خطاها بسیار متداول هستند:
- انتخاب بر اساس ابعاد بدون بررسی ظرفیت بار
- بیتوجهی به گشتاور واژگونی
- انتخاب گریس نامناسب
- نادیده گرفتن شرایط محیطی
- استفاده از دنده با مدول نامتناسب
- انتخاب اسلوبیرینگ صرفاً بر اساس قیمت
- نصب بدون کنترل هممحوری و گشتاور پیچها
هر یک از این موارد میتواند باعث کاهش شدید عمر مفید اسلوبیرینگ شود.
چه اطلاعاتی برای استعلام اسلوبیرینگ لازم است؟
برای اینکه بتوان مناسبترین اسلوبیرینگ را پیشنهاد داد، بهتر است اطلاعات زیر آماده باشد:
اطلاعات ابعادی
- قطر داخلی
- قطر خارجی
- ارتفاع
- تعداد سوراخهای نصب
- قطر پیچها
اطلاعات فنی
- نوع تجهیز
- ظرفیت بار
- سرعت دوران
- نوع حرکت
- نوع دنده
- شرایط محیطی
- سال ساخت دستگاه
- مدل و سازنده تجهیز
هرچه اطلاعات دقیقتر باشد، احتمال انتخاب صحیح و افزایش عمر تجهیز بیشتر خواهد بود.
چکلیست انتخاب اسلوبیرینگ
پیش از خرید، این موارد را بررسی کنید:
✅ ظرفیت بار محوری
✅ ظرفیت بار شعاعی
✅ گشتاور واژگونی
✅ نوع کاربرد
✅ شرایط محیطی
✅ سرعت دوران
✅ نوع دنده
✅ سیستم روانکاری
✅ قابلیت تعمیر
✅ خدمات پس از فروش
جمعبندی
انتخاب اسلوبیرینگ یک تصمیم مهندسی است، نه صرفاً یک خرید.
در پروژههای صنعتی، انتخاب صحیح این قطعه میتواند سالها عملکرد بدون توقف را تضمین کند؛ در مقابل، انتخاب نادرست ممکن است تنها در چند ماه باعث افزایش لقی، شکست مسیر غلتش، خرابی دندانهها و توقف کامل تجهیز شود.
به همین دلیل، توصیه میشود پیش از خرید، علاوه بر بررسی مشخصات فنی، از تجربه کارشناسان متخصص نیز استفاده کنید تا اسلوبیرینگ متناسب با شرایط واقعی تجهیز انتخاب شود.
علائم خرابی اسلوبیرینگ؛ چه زمانی باید نگران باشید؟
اسلوبیرینگ معمولاً بهصورت ناگهانی از کار نمیافتد. در اغلب موارد، پیش از بروز خرابیهای جدی، علائمی ظاهر میشوند که اگر بهموقع شناسایی شوند، میتوان از توقف دستگاه، خسارت به تجهیزات و هزینههای سنگین تعمیر جلوگیری کرد.
بازرسی منظم و توجه به این نشانهها، بخش مهمی از برنامه نگهداری ماشینآلات صنعتی محسوب میشود.
۱. افزایش لقی (Excessive Clearance)
یکی از اولین نشانههای فرسودگی اسلوبیرینگ، افزایش لقی داخلی است.
این وضعیت معمولاً بر اثر سایش مسیر غلتش، فرسودگی ساچمهها یا رولرها و یا تغییر شکل اجزای داخلی ایجاد میشود.
علائم رایج:
- حرکت غیرعادی بخش گردان
- کاهش دقت موقعیتیابی
- ایجاد ضربه هنگام تغییر جهت حرکت
- افزایش ارتعاش در زمان کار
اگر میزان لقی از حدود مجاز تعیینشده توسط سازنده بیشتر شود، باید اسلوبیرینگ توسط متخصصان بررسی شود.
۲. ایجاد صداهای غیرعادی
صدای غیرطبیعی یکی از مهمترین هشدارهای اولیه است.
این صداها ممکن است به شکلهای زیر ظاهر شوند:
- صدای تقتق
- صدای ساییدگی فلز
- صدای خرد شدن
- صدای ضربههای منظم هنگام دوران
دلایل احتمالی عبارتاند از:
- کمبود روانکار
- ورود ذرات آلاینده
- شکستگی ساچمه یا رولر
- آسیب به مسیر غلتش
- خرابی دندانههای رینگ
۳. افزایش ارتعاش (Vibration)
اگر هنگام کار دستگاه، میزان لرزش نسبت به گذشته افزایش پیدا کند، نباید آن را نادیده گرفت.
ارتعاش غیرعادی میتواند ناشی از موارد زیر باشد:
- سایش مسیر غلتش
- توزیع نامناسب بار
- خرابی دندانهها
- نصب نادرست
- شل شدن پیچهای اتصال
در تجهیزات حساس، استفاده از آنالیز ارتعاش (Vibration Analysis) میتواند بسیاری از خرابیها را قبل از شکست کامل شناسایی کند.
۴. سخت شدن حرکت یا گیر کردن دوران
اسلوبیرینگ باید حرکت یکنواخت و روانی داشته باشد.
اگر در بخشی از دوران احساس مقاومت، گیرکردن یا تغییر ناگهانی گشتاور وجود داشته باشد، ممکن است یکی از مشکلات زیر رخ داده باشد:
- تغییر شکل مسیر غلتش
- شکستگی رولر یا ساچمه
- ورود جسم خارجی
- آسیب به دندانهها
- روانکاری نامناسب
۵. نشت گریس
وجود گریس در اطراف اسلوبیرینگ همیشه نشانه خرابی نیست، اما اگر مقدار آن غیرعادی باشد یا همراه با ذرات فلزی مشاهده شود، باید موضوع بررسی شود.
نشت گریس ممکن است به دلایل زیر ایجاد شود:
- آسیب آببندها
- گریسکاری بیش از حد
- افزایش دمای کاری
- فشار بیش از حد داخل محفظه
۶. تغییر رنگ یا افزایش دمای اسلوبیرینگ
افزایش دمای موضعی یا تغییر رنگ سطح رینگ میتواند نشاندهنده اصطکاک بیش از حد باشد.
دلایل متداول:
- کمبود گریس
- گریس نامناسب
- اضافهبار
- تنظیم نبودن پینیون و دنده
- نصب غیراصولی
در صورت ادامه کار در این شرایط، احتمال آسیب به مسیر غلتش و کاهش سختی سطح وجود دارد.
۷. ترک و شکستگی
ترکهای سطحی یا عمیق از خطرناکترین خرابیهای اسلوبیرینگ هستند.
این ترکها ممکن است در بخشهای زیر ایجاد شوند:
- رینگ داخلی
- رینگ خارجی
- دندانهها
- مسیر غلتش
- محل سوراخ پیچها
در صورت مشاهده هرگونه ترک، ادامه بهرهبرداری بدون ارزیابی فنی توصیه نمیشود؛ زیرا احتمال گسترش ترک و شکست ناگهانی وجود دارد.
۸. آسیب دندانهها
در اسلوبیرینگهای دندهدار، سلامت دندانهها نقش مهمی در انتقال صحیح گشتاور دارد.
علائم خرابی شامل:
- لبپریدگی
- سایش غیرعادی
- شکستگی دندانه
- خوردگی
- ایجاد پلیسه
تنظیم نبودن فاصله بین پینیون و رینگ یا روانکاری نامناسب از مهمترین عوامل این نوع خرابی است.
چه زمانی اسلوبیرینگ باید تعمیر یا تعویض شود؟
همه خرابیها به معنی تعویض کامل اسلوبیرینگ نیستند.
در بسیاری از موارد، با انجام بازرسی دقیق و ارزیابی مهندسی میتوان قطعه را بازسازی و دوباره وارد مدار بهرهبرداری کرد.
تصمیم بین تعمیر یا تعویض به عواملی مانند نوع خرابی، میزان سایش، وضعیت مسیر غلتش، سلامت دندانهها، هزینه توقف تجهیز و در دسترس بودن قطعه جایگزین بستگی دارد.
اگر قصد دارید با مراحل ارزیابی، بازسازی و تعمیر تخصصی این قطعه آشنا شوید، پیشنهاد میکنیم صفحه تعمیر و بازسازی اسلوبیرینگ را مطالعه کنید.
نکته فنی
در بسیاری از پروژههای صنعتی، اولین نشانه خرابی اسلوبیرینگ «افزایش لقی» نیست، بلکه تغییرات جزئی در صدا، ارتعاش یا کیفیت حرکت است. ثبت این تغییرات در بازرسیهای دورهای و اقدام بهموقع، میتواند از خرابیهای پرهزینه و توقفهای ناخواسته خط تولید جلوگیری کند.
بازرسی و پایش وضعیت اسلوبیرینگ (Slewing Bearing Inspection)
یکی از مهمترین عوامل افزایش عمر اسلوبیرینگ، اجرای یک برنامه منظم برای بازرسی و پایش وضعیت آن است. برخلاف بسیاری از قطعات مکانیکی که خرابی آنها بهصورت ناگهانی اتفاق میافتد، اسلوبیرینگ معمولاً قبل از شکست کامل، علائم هشداردهندهای از خود نشان میدهد. اگر این علائم بهموقع شناسایی شوند، میتوان از توقف ناگهانی ماشینآلات، خسارتهای سنگین و حتی بروز حوادث جلوگیری کرد.
در صنایع فولاد، معدن، سیمان، بنادر، نفت و گاز و ماشینآلات راهسازی، بازرسی دورهای اسلوبیرینگ یکی از بخشهای اصلی برنامه نت پیشگیرانه (Preventive Maintenance) محسوب میشود.
چرا بازرسی دورهای اسلوبیرینگ اهمیت دارد؟
اسلوبیرینگ در طول زمان تحت تأثیر عواملی مانند بارهای متناوب، شوکهای مکانیکی، ارتعاش، آلودگی محیط، کمبود روانکاری و خستگی فلز قرار میگیرد. این عوامل ممکن است بهآرامی باعث ایجاد سایش، افزایش لقی، ترک یا آسیب به مسیر غلتش شوند.
بازرسی منظم باعث میشود:
- از خرابیهای ناگهانی جلوگیری شود.
- عمر مفید اسلوبیرینگ افزایش یابد.
- هزینههای تعمیرات کاهش پیدا کند.
- زمان توقف تجهیزات به حداقل برسد.
- ایمنی اپراتورها و تجهیزات حفظ شود.
- امکان برنامهریزی برای تعمیر یا تعویض قطعه فراهم شود.
برنامه پیشنهادی بازرسی اسلوبیرینگ
بسته به نوع تجهیز، شرایط کاری و میزان بار، دورههای بازرسی میتواند متفاوت باشد؛ اما بهطور کلی برنامه زیر برای اغلب ماشینآلات صنعتی قابل استفاده است.
| دوره بازرسی | موارد قابل بررسی |
|---|---|
| روزانه | صدای غیرعادی، روان بودن حرکت، نشتی گریس |
| هفتگی | وضعیت گریس، آببندها، پیچهای اتصال |
| ماهانه | اندازهگیری لقی، بررسی دندانهها، کنترل گشتاور پیچها |
| ششماهه | آنالیز ارتعاش، بررسی کامل دندانهها، ارزیابی مسیر غلتش |
| سالانه | بازرسی تخصصی و تهیه گزارش فنی |
نکته: در ماشینآلاتی که بهصورت ۲۴ ساعته یا در شرایط سخت کار میکنند، فاصله زمانی بازرسیها باید کوتاهتر در نظر گرفته شود.
۱. بازرسی چشمی (Visual Inspection)
بازرسی چشمی اولین و سادهترین روش ارزیابی وضعیت اسلوبیرینگ است، اما در بسیاری از موارد میتواند مشکلات را قبل از تبدیل شدن به خرابیهای جدی آشکار کند.
در این مرحله موارد زیر بررسی میشوند:
- وجود ترک روی رینگ داخلی یا خارجی
- تغییر رنگ ناشی از افزایش دما
- نشتی غیرعادی گریس
- پارگی یا فرسودگی آببندها
- زنگزدگی و خوردگی
- آسیب یا لبپریدگی دندانهها
- شل شدن پیچهای اتصال
وجود هر یک از این علائم به معنای خرابی قطعی نیست، اما نیاز به بررسی دقیقتر را نشان میدهد.
۲. کنترل صدا هنگام دوران
یکی از بهترین روشهای تشخیص اولیه خرابی، گوش دادن به صدای اسلوبیرینگ در زمان کار است.
اسلوبیرینگ سالم باید حرکت یکنواخت، نرم و بدون صدای غیرعادی داشته باشد.
در صورت شنیدن صداهای زیر، باید علت بررسی شود:
- صدای تقتق
- صدای ساییدگی فلز
- صدای کوبش
- صدای خرد شدن
- تغییر ناگهانی صدای دوران
این صداها ممکن است ناشی از کمبود گریس، خرابی ساچمه یا رولر، آسیب مسیر غلتش یا تنظیم نبودن پینیون و دنده باشند.
۳. اندازهگیری لقی (Clearance Measurement)
افزایش لقی یکی از مهمترین شاخصهای فرسودگی اسلوبیرینگ است.
اندازهگیری لقی معمولاً با استفاده از ساعت اندازهگیری (Dial Indicator) انجام میشود.
در این آزمون، میزان حرکت نسبی بخش گردان نسبت به بخش ثابت اندازهگیری شده و با مقادیر مجاز سازنده مقایسه میشود.
اگر لقی از مقدار مجاز بیشتر باشد، لازم است علت آن مشخص شود. افزایش لقی همیشه به معنی تعویض قطعه نیست و در برخی موارد، با بررسی تخصصی میتوان امکان بازسازی را نیز ارزیابی کرد.
۴. بررسی وضعیت پیچهای اتصال
پیچهای اتصال اسلوبیرینگ نقش بسیار مهمی در انتقال بار و حفظ ایمنی مجموعه دارند.
در بازرسی دورهای باید موارد زیر کنترل شوند:
- گشتاور سفتی پیچها
- وجود ترک یا تغییر شکل
- خوردگی رزوهها
- سلامت واشرها
- شل شدن پیچها در اثر ارتعاش
بیتوجهی به این بخش میتواند باعث توزیع نامناسب بار و آسیب به رینگها شود.
۵. کنترل وضعیت دندانهها
در اسلوبیرینگهای دندهدار، سلامت دندانهها اهمیت ویژهای دارد.
در این مرحله موارد زیر بررسی میشود:
- سایش غیرعادی
- لبپریدگی
- ترک
- خوردگی
- یکنواخت بودن تماس پینیون با دنده
در صورت مشاهده سایش نامتقارن، علاوه بر بررسی دندانهها، وضعیت هممحوری گیربکس و پینیون نیز باید کنترل شود.
برای آشنایی بیشتر با سیستم انتقال قدرت و نقش پینیون در عملکرد صحیح اسلوبیرینگ، پیشنهاد میکنیم صفحه انواع گیربکس صنعتی را نیز مطالعه کنید.
۶. کنترل وضعیت گریس
گریس علاوه بر روانکاری، وظیفه محافظت از مسیر غلتش در برابر رطوبت، گردوغبار و خوردگی را نیز بر عهده دارد.
در زمان بازرسی باید موارد زیر بررسی شود:
- رنگ گریس
- تغییر غلظت
- وجود ذرات فلزی
- آلودگی به آب یا گردوغبار
- مقدار گریس داخل اسلوبیرینگ
وجود ذرات فلزی در گریس معمولاً نشانه شروع سایش داخلی است و نباید نادیده گرفته شود.
۷. آنالیز ارتعاش (Vibration Analysis)
در تجهیزات حساس و ماشینآلات با ارزش بالا، آنالیز ارتعاش یکی از دقیقترین روشهای پایش وضعیت اسلوبیرینگ محسوب میشود.
این روش میتواند پیش از آنکه خرابی بهصورت ظاهری مشاهده شود، تغییرات ناشی از:
- آسیب مسیر غلتش
- خرابی رولرها
- نامیزانی
- شل شدن پیچها
- خرابی دندانهها
را شناسایی کند.
استفاده از این روش در صنایع فولاد، پتروشیمی و نیروگاهها بهعنوان بخشی از برنامه نت پیشبینانه (Predictive Maintenance) رایج است.
۸. ثبت سوابق بازرسی
یکی از اشتباهات رایج در بسیاری از واحدهای صنعتی، انجام بازرسی بدون ثبت نتایج است.
ثبت اطلاعاتی مانند:
- تاریخ بازرسی
- مقدار لقی
- وضعیت گریس
- گشتاور پیچها
- دمای کاری
- نتایج آنالیز ارتعاش
- اقدامات انجامشده
به تیم تعمیرات کمک میکند روند تغییرات را در طول زمان بررسی کرده و قبل از وقوع خرابی، برای تعمیر یا تعویض برنامهریزی کند.
تجربه ماتسکو
در بسیاری از پروژههای بازسازی اسلوبیرینگ که توسط تیم متسکو بررسی شدهاند، مشاهده شده است که علت اصلی خرابی، شکست ناگهانی قطعه نبوده؛ بلکه علائمی مانند افزایش جزئی لقی، تغییر رنگ گریس، سایش نامتقارن دندانهها یا شل شدن پیچها از مدتها قبل وجود داشته است.
تجربه نشان داده است که اجرای یک برنامه منظم بازرسی و ثبت نتایج، میتواند عمر اسلوبیرینگ را به میزان قابل توجهی افزایش داده و از توقفهای پرهزینه خطوط تولید جلوگیری کند.
چه زمانی باید از متخصص کمک بگیریم؟
در صورت مشاهده هر یک از موارد زیر، توصیه میشود از ادامه بهرهبرداری بدون بررسی تخصصی خودداری کنید:
- افزایش محسوس لقی
- ایجاد ترک روی رینگ یا دندانهها
- صدای غیرعادی مداوم
- افزایش شدید دما
- شکستگی یا لبپریدگی دندانهها
- وجود ذرات فلزی در گریس
- لرزش غیرطبیعی هنگام دوران
در این شرایط، ارزیابی دقیق وضعیت اسلوبیرینگ میتواند مشخص کند که آیا قطعه قابل بازسازی است یا نیاز به تعویض دارد. برای آشنایی با فرآیند ارزیابی، پیشنهاد میکنیم صفحه تعمیر و بازسازی اسلوبیرینگ را نیز مطالعه کنید.
نگهداری و روانکاری اسلوبیرینگ؛ مهمترین عامل افزایش عمر تجهیزات
بیشتر خرابیهای اسلوبیرینگ به دلیل کیفیت پایین قطعه نیست، بلکه نتیجه نگهداری نامناسب، روانکاری غیراصولی یا بیتوجهی به برنامههای سرویس دورهای است. تجربه نشان میدهد که یک اسلوبیرینگ باکیفیت، در صورت نگهداری صحیح، میتواند سالها بدون مشکل در سختترین شرایط صنعتی کار کند؛ در حالی که همان قطعه در صورت روانکاری نامناسب، ممکن است تنها پس از مدت کوتاهی دچار سایش، افزایش لقی یا شکست شود.
به همین دلیل، نگهداری صحیح اسلوبیرینگ باید بهعنوان بخشی از برنامه نت پیشگیرانه (Preventive Maintenance) در تمامی کارخانهها و ماشینآلات صنعتی در نظر گرفته شود.
چرا روانکاری اسلوبیرینگ اهمیت دارد؟
اسلوبیرینگ همزمان بارهای محوری، شعاعی و گشتاور واژگونی را تحمل میکند. تماس مداوم ساچمهها یا رولرها با مسیر غلتش، در صورت نبود روانکار مناسب، باعث افزایش اصطکاک و سایش میشود.
گریس مناسب وظایف مهمی بر عهده دارد:
- کاهش اصطکاک بین اجزای داخلی
- جلوگیری از سایش مسیر غلتش
- محافظت در برابر خوردگی و زنگزدگی
- جلوگیری از ورود گردوغبار و رطوبت
- کاهش دمای کاری
- افزایش طول عمر اسلوبیرینگ
- کاهش مصرف انرژی
به همین دلیل، انتخاب گریس مناسب به اندازه انتخاب خود اسلوبیرینگ اهمیت دارد.
انتخاب گریس مناسب برای اسلوبیرینگ
هیچ گریسی برای همه کاربردها مناسب نیست. نوع روانکار باید بر اساس شرایط کاری، دمای محیط، سرعت دوران و میزان بار انتخاب شود.
در زمان انتخاب گریس، معمولاً این ویژگیها بررسی میشود:
- گرید مناسب (NLGI)
- نوع روغن پایه
- نوع تغلیظکننده
- مقاومت در برابر آب
- تحمل فشارهای بالا (EP)
- پایداری مکانیکی
- مقاومت در برابر اکسیداسیون
- محدوده دمای کاری
در محیطهایی مانند صنایع فولاد، معادن، کارخانههای سیمان یا بنادر که شرایط کاری بسیار سخت است، استفاده از گریسهای معمولی میتواند عمر اسلوبیرینگ را بهشدت کاهش دهد.
هر چند وقت یکبار باید اسلوبیرینگ گریسکاری شود؟
فاصله زمانی گریسکاری به عوامل مختلفی بستگی دارد و نمیتوان یک عدد ثابت برای همه تجهیزات ارائه کرد.
عوامل مؤثر عبارتاند از:
- نوع ماشینآلات
- ظرفیت بار
- سرعت دوران
- دمای محیط
- میزان گردوغبار
- رطوبت
- تعداد ساعات کار روزانه
بهعنوان یک اصل کلی، هرچه شرایط کاری سختتر باشد، فاصله بین روانکاریها باید کوتاهتر در نظر گرفته شود.
همیشه توصیه میشود برنامه روانکاری مطابق دستورالعمل سازنده تجهیز یا اسلوبیرینگ تنظیم شود.
روش صحیح گریسکاری اسلوبیرینگ
گریسکاری صحیح تنها به تزریق گریس محدود نمیشود. اگر این کار به روش اصولی انجام نشود، حتی استفاده از بهترین روانکار نیز نتیجه مطلوبی نخواهد داشت.
مراحل کلی روانکاری عبارتاند از:
- تمیز کردن گریسخورها و اطراف آن
- تزریق تدریجی گریس
- چرخاندن آرام اسلوبیرینگ هنگام گریسکاری
- ادامه تزریق تا خروج گریس قدیمی از اطراف آببند
- پاک کردن گریس اضافی
چرخاندن اسلوبیرینگ هنگام تزریق باعث توزیع یکنواخت روانکار در مسیر غلتش و بین اجزای داخلی میشود.
روانکاری دندانههای اسلوبیرینگ
در اسلوبیرینگهای دندهدار، تنها روانکاری داخل یاتاقان کافی نیست.
دندانههای رینگ و پینیون نیز باید بهصورت منظم روانکاری شوند تا از:
- سایش دندانهها
- ایجاد خوردگی
- افزایش صدا
- کاهش راندمان انتقال نیرو
جلوگیری شود.
در صورت تنظیم نبودن فاصله بین پینیون و رینگ، حتی بهترین روانکار نیز نمیتواند مانع از خرابی دندانهها شود.
برای آشنایی بیشتر با نحوه عملکرد سیستم انتقال قدرت، پیشنهاد میکنیم صفحه انواع گیربکس صنعتی را نیز مطالعه کنید.
اشتباهات رایج در روانکاری اسلوبیرینگ
در بسیاری از پروژههای صنعتی، خرابی اسلوبیرینگ نتیجه چند اشتباه ساده اما تکرارشونده است.
رایجترین این خطاها عبارتاند از:
- استفاده از گریس نامناسب
- ترکیب دو نوع گریس با پایههای متفاوت
- گریسکاری کمتر از مقدار موردنیاز
- تزریق بیش از حد گریس
- گریسکاری بدون تمیز کردن گریسخور
- بیتوجهی به روانکاری دندانهها
- استفاده از گریس آلوده
- رعایت نکردن فواصل زمانی سرویس
هر یک از این موارد میتواند باعث افزایش دما، سایش زودرس و کاهش عمر اسلوبیرینگ شود.
تأثیر شرایط محیطی بر نگهداری اسلوبیرینگ
شرایط محیطی نقش بسیار مهمی در برنامه نگهداری دارد.
در محیطهای مختلف باید اقدامات متفاوتی انجام شود.
صنایع معدنی
- گردوغبار زیاد
- شوکهای مکانیکی
- آلودگی شدید
نیاز به روانکاری با فواصل کوتاهتر و کنترل مداوم آببندها وجود دارد.
صنایع فولاد
- دمای بالا
- پوستههای فلزی
- ارتعاش
استفاده از گریس مقاوم در برابر حرارت و بازدیدهای منظم توصیه میشود.
صنایع سیمان
- گردوغبار ساینده
- ذرات ریز
کنترل سلامت آببندها و جلوگیری از نفوذ آلودگی اهمیت ویژهای دارد.
تجهیزات بندری
- رطوبت بالا
- مه نمکی
- خوردگی
استفاده از روانکارهای مقاوم در برابر آب و بازدید مستمر از وضعیت سطوح فلزی ضروری است.
برنامه پیشنهادی سرویس دورهای
نمونهای از یک برنامه نگهداری برای اغلب تجهیزات صنعتی در جدول زیر آورده شده است.
| دوره زمانی | عملیات پیشنهادی |
|---|---|
| روزانه | کنترل صدا، لرزش و نشتی گریس |
| هفتگی | بررسی وضعیت آببندها و دندانهها |
| ماهانه | گریسکاری کامل، کنترل پیچها و اندازهگیری لقی |
| هر شش ماه | بازرسی تخصصی، بررسی وضعیت دندانهها و آنالیز ارتعاش |
| سالانه | ارزیابی کامل اسلوبیرینگ و ثبت گزارش فنی |
این برنامه باید متناسب با شرایط واقعی هر تجهیز تنظیم شود و جایگزین دستورالعمل سازنده نیست.
تجربه ماتسکو
در بسیاری از پروژههای صنعتی که توسط کارشناسان متسکو بررسی شدهاند، علت اصلی خرابی اسلوبیرینگ نه کیفیت پایین قطعه، بلکه عدم اجرای یک برنامه منظم روانکاری بوده است. در برخی موارد، تنها با اصلاح فواصل گریسکاری، استفاده از روانکار مناسب و تنظیم صحیح سیستم انتقال قدرت، عمر اسلوبیرینگ به شکل محسوسی افزایش یافته و از تعویض زودهنگام آن جلوگیری شده است.
این تجربه نشان میدهد که هزینه اجرای یک برنامه نگهداری اصولی، در مقایسه با هزینه توقف خط تولید یا تعویض اسلوبیرینگ، بسیار ناچیز است.
چه زمانی نگهداری کافی نیست؟
اگر با وجود اجرای صحیح برنامه روانکاری و سرویس دورهای، علائمی مانند افزایش لقی، ترک، شکستگی دندانهها، لرزش غیرعادی یا آسیب مسیر غلتش مشاهده شود، باید اسلوبیرینگ توسط کارشناسان متخصص ارزیابی شود.
در بسیاری از موارد، امکان بازسازی قطعه وجود دارد و نیازی به تعویض کامل نیست. برای آشنایی با فرآیند ارزیابی و بازسازی، پیشنهاد میکنیم صفحه تعمیر و بازسازی اسلوبیرینگ را نیز مطالعه کنید.
جمعبندی
نگهداری صحیح و روانکاری اصولی، مهمترین عامل در افزایش عمر اسلوبیرینگ و کاهش هزینههای تعمیرات است. انتخاب گریس مناسب، اجرای برنامه منظم سرویس، کنترل وضعیت دندانهها و ثبت سوابق نگهداری، علاوه بر افزایش قابلیت اطمینان تجهیزات، از توقفهای ناخواسته خطوط تولید نیز جلوگیری میکند.
در محیطهای صنعتی که توقف تجهیزات هزینههای سنگینی به همراه دارد، سرمایهگذاری روی یک برنامه نگهداری علمی، همواره اقتصادیتر از تعمیرات اضطراری یا تعویض زودهنگام اسلوبیرینگ خواهد بود.
نصب صحیح اسلوبیرینگ؛ پایهای برای عملکرد مطمئن و عمر طولانی
کیفیت ساخت اسلوبیرینگ تنها یکی از عوامل مؤثر بر عملکرد آن است. حتی بهترین اسلوبیرینگهای دنیا نیز اگر بهدرستی نصب نشوند، ممکن است در مدت کوتاهی دچار افزایش لقی، سایش غیرعادی، ترک در مسیر غلتش یا شکست دندانهها شوند.
به همین دلیل، نصب اسلوبیرینگ باید بر اساس دستورالعملهای فنی سازنده، استانداردهای مهندسی و با استفاده از ابزارهای مناسب انجام شود. هرگونه خطا در این مرحله میتواند تأثیر مستقیمی بر عملکرد، ایمنی و عمر مفید تجهیز داشته باشد.
چرا نصب صحیح اسلوبیرینگ اهمیت دارد؟
اسلوبیرینگ وظیفه تحمل همزمان بارهای محوری، شعاعی و گشتاور واژگونی را بر عهده دارد. اگر در زمان نصب، سطوح اتصال، پیچها یا هممحوری بهدرستی کنترل نشوند، توزیع بار در داخل یاتاقان یکنواخت نخواهد بود.
نتیجه این شرایط میتواند شامل موارد زیر باشد:
- افزایش تنش در مسیر غلتش
- ایجاد سایش موضعی
- افزایش دمای کاری
- کاهش دقت دوران
- ایجاد ارتعاش
- کاهش عمر اسلوبیرینگ
- خرابی زودرس دندانهها
۱. آمادهسازی سطح نصب
پیش از نصب، سطحی که اسلوبیرینگ روی آن قرار میگیرد باید کاملاً بررسی شود.
مواردی که باید کنترل شوند عبارتاند از:
- تمیز بودن سطح از گردوغبار و براده
- حذف رنگ اضافی در محل نشیمن
- نبود زنگزدگی یا خوردگی
- صاف بودن سطح نصب
- نبود فرورفتگی یا برآمدگی
- بررسی ترکهای احتمالی در سازه
وجود ناهمواری در سطح نصب میتواند باعث تمرکز تنش و تغییر شکل رینگها شود.
۲. بررسی اسلوبیرینگ قبل از نصب
قبل از قرار دادن اسلوبیرینگ روی تجهیز، بهتر است موارد زیر کنترل شوند:
- سلامت رینگ داخلی و خارجی
- نبود ترک یا لبپریدگی
- سلامت دندانهها
- وضعیت آببندها
- روان بودن حرکت
- عدم وجود آسیب ناشی از حملونقل
در صورت مشاهده هرگونه آسیب، نصب نباید انجام شود تا علت موضوع مشخص شود.
۳. هممحوری (Alignment)
یکی از مهمترین مراحل نصب، کنترل هممحوری بین اسلوبیرینگ و سایر اجزای مجموعه است.
عدم هممحوری میتواند باعث شود بار تنها روی بخشی از مسیر غلتش متمرکز شود و در نتیجه:
- سایش افزایش یابد.
- لرزش ایجاد شود.
- دندانهها بهصورت نامتقارن فرسوده شوند.
- عمر مفید اسلوبیرینگ کاهش پیدا کند.
در ماشینآلات دقیق، کنترل هممحوری با ابزارهای اندازهگیری مناسب انجام میشود.
۴. نصب و سفت کردن پیچها
پیچهای اتصال وظیفه انتقال بار بین اسلوبیرینگ و سازه را بر عهده دارند.
برای جلوگیری از توزیع نامناسب نیرو، پیچها باید:
- از نظر کیفیت و گرید مطابق مشخصات سازنده باشند.
- کاملاً تمیز و سالم باشند.
- با گشتاور مناسب سفت شوند.
- بهصورت مرحلهای و ضربدری (Cross Pattern) بسته شوند.
سفت کردن یکباره یا نامتقارن پیچها میتواند باعث ایجاد تنش اضافی در رینگ شود.
۵. تنظیم پینیون و دنده
در اسلوبیرینگهای دندهدار، تنظیم صحیح فاصله بین پینیون و رینگ اهمیت بسیار زیادی دارد.
اگر فاصله کمتر یا بیشتر از مقدار استاندارد باشد، ممکن است مشکلات زیر ایجاد شود:
- افزایش صدا
- سایش غیرعادی دندانهها
- کاهش راندمان انتقال نیرو
- شکست دندانهها
- افزایش مصرف انرژی
به همین دلیل، تنظیم بکلش (Backlash) باید مطابق دستورالعمل سازنده انجام شود.
برای آشنایی بیشتر با سیستم انتقال قدرت، پیشنهاد میکنیم صفحه انواع گیربکس صنعتی را نیز مطالعه کنید.
۶. روانکاری اولیه
پس از نصب و قبل از شروع بهرهبرداری، اسلوبیرینگ باید مطابق دستورالعمل سازنده روانکاری شود.
در این مرحله باید:
- از گریس مناسب استفاده شود.
- هنگام تزریق گریس، اسلوبیرینگ بهآرامی دوران داده شود.
- از رسیدن گریس به تمام مسیر غلتش اطمینان حاصل شود.
- دندانهها نیز بهطور کامل روانکاری شوند.
شروع به کار بدون روانکاری اولیه میتواند در همان ساعات نخست باعث ایجاد سایش شود.
۷. آزمایش اولیه پس از نصب
پس از پایان نصب، تجهیز نباید بلافاصله تحت بار کامل قرار گیرد.
ابتدا باید چند آزمون ساده انجام شود:
- دوران آرام بدون بار
- بررسی صدای عملکرد
- کنترل لرزش
- بررسی دمای اولیه
- بازبینی نشتی گریس
- اطمینان از عملکرد صحیح سیستم انتقال قدرت
در صورت مشاهده هرگونه صدای غیرعادی یا مقاومت در دوران، لازم است نصب مجدداً بررسی شود.
اشتباهات رایج هنگام نصب اسلوبیرینگ
در بسیاری از پروژههای صنعتی، خرابیهای زودرس به دلیل رعایت نکردن اصول نصب رخ میدهد.
رایجترین خطاها عبارتاند از:
- نصب روی سطح ناهموار
- استفاده از پیچهای نامناسب
- سفت نکردن پیچها با گشتاور صحیح
- بسته شدن پیچها بدون ترتیب مشخص
- تنظیم نبودن فاصله پینیون و دنده
- عدم کنترل هممحوری
- شروع کار بدون روانکاری اولیه
- ضربه زدن مستقیم به رینگ با چکش فلزی
- بلند کردن اسلوبیرینگ از محل نامناسب در زمان جابهجایی
هر یک از این موارد میتواند باعث کاهش قابل توجه عمر اسلوبیرینگ شود.
تجربه ماتسکو
در بسیاری از پروژههای نصب و بازسازی که توسط تیم متسکو انجام شده است، مشاهده کردهایم که منشأ خرابی اسلوبیرینگ، خود قطعه نبوده، بلکه مشکلاتی مانند تاب داشتن سطح نصب، تنظیم نبودن بکلش پینیون، استفاده از پیچهای غیراستاندارد یا سفت کردن نامتقارن پیچها باعث ایجاد تنشهای غیرعادی و خرابی زودرس شده است.
به همین دلیل، در پروژههای اجرایی متسکو، نصب اسلوبیرینگ تنها به قرار دادن قطعه روی دستگاه محدود نمیشود؛ بلکه همزمان وضعیت سازه، دقت ماشینکاری سطوح، سیستم انتقال قدرت و شرایط بهرهبرداری نیز بررسی میشود تا از عملکرد صحیح مجموعه در بلندمدت اطمینان حاصل شود.
نقش خدمات تخصصی نصب در افزایش عمر اسلوبیرینگ
در پروژههای بزرگ صنعتی، نصب اسلوبیرینگ معمولاً توسط تیمهای متخصص و با استفاده از تجهیزات اندازهگیری دقیق انجام میشود. این موضوع بهویژه در جرثقیلها، ماشینآلات معدنی، تجهیزات فولادسازی و خطوط تولید سنگین اهمیت بیشتری دارد.
اگر پروژه شما شامل نصب اسلوبیرینگ جدید، تعویض اسلوبیرینگ فرسوده یا راهاندازی مجدد تجهیزات است، پیشنهاد میکنیم صفحه خدمات نصب و تعمیرات را نیز مطالعه کنید تا با توانمندیهای فنی متسکو در اجرای پروژههای صنعتی آشنا شوید.
جمعبندی
نصب صحیح اسلوبیرینگ، اولین و مهمترین گام برای دستیابی به عملکرد پایدار و عمر طولانی این قطعه است. رعایت اصولی مانند آمادهسازی دقیق سطح نصب، کنترل هممحوری، استفاده از پیچهای مناسب، تنظیم صحیح پینیون و انجام روانکاری اولیه، از بسیاری از خرابیهای زودرس جلوگیری میکند.
در مقابل، نادیده گرفتن این موارد میتواند حتی با وجود استفاده از یک اسلوبیرینگ باکیفیت، هزینههای سنگینی به دلیل توقف تولید، تعمیرات و تعویض قطعات ایجاد کند. به همین دلیل، اجرای عملیات نصب توسط افراد متخصص و مطابق با دستورالعملهای فنی، یک سرمایهگذاری برای افزایش قابلیت اطمینان تجهیزات صنعتی محسوب میشود.
تعمیر اسلوبیرینگ یا تعویض آن؟ چگونه بهترین تصمیم را بگیریم؟
یکی از مهمترین تصمیمهایی که مدیران تعمیرات، واحدهای نت و مدیران خرید با آن روبهرو هستند، انتخاب بین تعمیر اسلوبیرینگ یا تعویض کامل آن است.
این تصمیم تنها بر اساس ظاهر قطعه یا هزینه خرید نباید گرفته شود؛ بلکه لازم است وضعیت فنی اسلوبیرینگ، میزان آسیب، شرایط بهرهبرداری، زمان توقف تجهیز و هزینههای چرخه عمر (Life Cycle Cost) بهطور همزمان بررسی شوند.
در بسیاری از موارد، اسلوبیرینگی که در نگاه اول غیرقابل استفاده به نظر میرسد، با انجام بازسازی مهندسی میتواند دوباره سالها در مدار بهرهبرداری قرار گیرد. از سوی دیگر، گاهی ادامه استفاده از یک اسلوبیرینگ آسیبدیده، ریسک بسیار بیشتری نسبت به تعویض آن ایجاد میکند.
چه زمانی اسلوبیرینگ قابل تعمیر است؟
همه خرابیها به معنی پایان عمر اسلوبیرینگ نیستند.
اگر آسیب در مراحل اولیه شناسایی شود، معمولاً امکان انجام عملیات بازسازی وجود دارد.
نمونههایی از خرابیهای قابل تعمیر عبارتاند از:
- افزایش لقی در محدوده قابل قبول
- سایش سطحی مسیر غلتش
- خوردگی محدود
- آسیب جزئی آببندها
- فرسودگی روانکار
- سایش محدود دندانهها
- خرابی پیچهای اتصال
- آسیبهای سطحی ناشی از آلودگی
در این شرایط، پس از انجام بازرسی تخصصی، میتوان با اجرای عملیات بازسازی، اسلوبیرینگ را دوباره وارد مدار بهرهبرداری کرد.
چه زمانی تعویض اسلوبیرینگ ضروری است؟
در برخی شرایط، ادامه استفاده یا حتی تعمیر اسلوبیرینگ از نظر فنی و اقتصادی منطقی نیست.
از مهمترین این موارد میتوان به موارد زیر اشاره کرد:
- ایجاد ترک در رینگ داخلی یا خارجی
- شکستگی مسیر غلتش
- شکستگی گسترده دندانهها
- تغییر شکل دائمی رینگ
- خستگی شدید فلز
- آسیب غیرقابل جبران رولرها یا ساچمهها
- خوردگی گسترده و عمیق
- خارج شدن ابعاد از محدوده مجاز سازنده
در چنین شرایطی، تعویض اسلوبیرینگ معمولاً ایمنترین و مطمئنترین گزینه خواهد بود.
عوامل مؤثر در تصمیمگیری
برای انتخاب بین تعمیر و تعویض، تنها وضعیت ظاهری قطعه کافی نیست.
کارشناسان معمولاً موارد زیر را بررسی میکنند:
میزان آسیب
نوع و عمق خرابی مهمترین عامل تصمیمگیری است.
اهمیت تجهیز
توقف یک جرثقیل بندری یا ماشین ریختهگری مداوم هزینهای بسیار بیشتر از قیمت یک اسلوبیرینگ خواهد داشت.
زمان تأمین قطعه جدید
در بسیاری از پروژهها، تهیه اسلوبیرینگ جدید ممکن است چندین ماه زمان ببرد.
در این شرایط، بازسازی میتواند زمان توقف خط تولید را بهطور چشمگیری کاهش دهد.
هزینه کل پروژه
هزینه واقعی تنها قیمت خرید قطعه نیست.
باید هزینههای زیر نیز در نظر گرفته شوند:
- توقف تولید
- دمونتاژ
- نصب
- حملونقل
- جرثقیل
- نیروی انسانی
- راهاندازی مجدد
گاهی تعمیر اسلوبیرینگ، علاوه بر کاهش هزینه، زمان بازگشت تجهیز به سرویس را نیز به میزان قابل توجهی کاهش میدهد.
مراحل ارزیابی فنی اسلوبیرینگ
پیش از هر تصمیم، اسلوبیرینگ باید بهصورت تخصصی بررسی شود.
این ارزیابی معمولاً شامل موارد زیر است:
- بازرسی چشمی کامل
- اندازهگیری لقی
- بررسی مسیر غلتش
- کنترل دندانهها
- بررسی پیچهای اتصال
- ارزیابی آببندها
- کنترل ابعاد اصلی
- بررسی آثار خستگی فلز
- تهیه گزارش فنی
بر اساس نتایج این بررسیها، درباره امکان تعمیر یا ضرورت تعویض تصمیمگیری میشود.
مزایای بازسازی اسلوبیرینگ
اگر شرایط فنی مناسب باشد، بازسازی میتواند مزایای قابل توجهی ایجاد کند.
از جمله:
- کاهش هزینه نسبت به خرید قطعه جدید
- کاهش زمان توقف تجهیزات
- استفاده مجدد از قطعه اصلی
- کاهش وابستگی به واردات
- افزایش بهرهوری سرمایهگذاری
- کاهش ضایعات صنعتی
البته این مزایا تنها زمانی حاصل میشود که عملیات بازسازی مطابق استانداردهای مهندسی انجام شود.
چه زمانی نباید ریسک کرد؟
در تجهیزاتی که ایمنی نقش حیاتی دارد، مانند:
- جرثقیلهای برجی
- جرثقیلهای بندری
- تجهیزات حمل مواد مذاب
- ماشینآلات معدنی سنگین
- تجهیزات نیروگاهی
اگر ارزیابی فنی نشان دهد که اسلوبیرینگ دچار آسیب ساختاری شده است، ادامه استفاده از آن میتواند خطرات جدی برای تجهیزات و نیروی انسانی ایجاد کند.
در چنین شرایطی، تصمیم باید بر اساس اصول مهندسی و الزامات ایمنی اتخاذ شود، نه صرفاً هزینه اولیه.
تجربه ماتسکو
در پروژههای صنعتی متسکو، موارد متعددی وجود داشته که اسلوبیرینگ پس از بررسی اولیه، غیرقابل استفاده تصور شده است؛ اما پس از انجام ارزیابی مهندسی مشخص شده که با اجرای عملیات بازسازی، قطعه میتواند دوباره با اطمینان در سرویس قرار گیرد.
در مقابل، مواردی نیز وجود داشته که بهرغم ظاهر نسبتاً مناسب، ترکهای ناشی از خستگی یا آسیبهای ساختاری در رینگ مشاهده شده و تصمیم به تعویض کامل گرفته شده است.
به همین دلیل، متسکو هیچگاه صرفاً بر اساس ظاهر قطعه درباره تعمیر یا تعویض تصمیمگیری نمیکند. تمامی پروژهها پس از بازرسی تخصصی، اندازهگیری و تحلیل شرایط واقعی تجهیز ارزیابی میشوند تا بهترین تصمیم از نظر فنی، اقتصادی و ایمنی اتخاذ شود.
نقش خدمات تخصصی در افزایش قابلیت اطمینان تجهیزات
تعمیر یا تعویض اسلوبیرینگ تنها بخشی از فرآیند بازگرداندن تجهیز به مدار بهرهبرداری است.
در بسیاری از پروژهها، همزمان باید موارد زیر نیز بررسی شوند:
- وضعیت سازه
- هممحوری
- سیستم انتقال قدرت
- وضعیت پینیون
- پیچهای اتصال
- روانکاری
- شرایط بهرهبرداری
نادیده گرفتن این موارد میتواند باعث تکرار خرابی، حتی پس از نصب اسلوبیرینگ جدید شود.
اگر قصد ارزیابی وضعیت اسلوبیرینگ یا اجرای عملیات بازسازی را دارید، پیشنهاد میکنیم صفحه تعمیر و بازسازی اسلوبیرینگ را نیز مطالعه کنید تا با خدمات تخصصی متسکو در این حوزه آشنا شوید.
جمعبندی
انتخاب بین تعمیر یا تعویض اسلوبیرینگ، یک تصمیم مهندسی است که باید بر پایه بازرسی تخصصی، تحلیل شرایط کاری و بررسی اقتصادی انجام شود.
در بسیاری از پروژهها، بازسازی اصولی میتواند عمر مفید اسلوبیرینگ را افزایش داده و هزینههای توقف تولید را کاهش دهد. با این حال، در مواردی که آسیبهای ساختاری یا خطرات ایمنی وجود دارد، تعویض کامل قطعه بهترین گزینه خواهد بود.
ارزیابی صحیح در ابتدای مسیر، از تصمیمهای پرهزینه و اشتباه در ادامه پروژه جلوگیری میکند.
۱۰ اشتباه رایج که عمر اسلوبیرینگ را بهشدت کاهش میدهند
در بسیاری از پروژههای صنعتی، خرابی اسلوبیرینگ به دلیل کیفیت پایین قطعه یا نقص در فرآیند تولید نیست، بلکه نتیجه مجموعهای از اشتباهات در نصب، بهرهبرداری، روانکاری یا نگهداری است.
بررسی پروژههای مختلف نشان میدهد که رعایت چند اصل ساده میتواند عمر اسلوبیرینگ را چندین برابر افزایش دهد و از هزینههای سنگین تعمیرات و توقف خطوط تولید جلوگیری کند.
در ادامه، رایجترین خطاهایی را بررسی میکنیم که بیشترین تأثیر را بر کاهش عمر اسلوبیرینگ دارند.
۱. انتخاب نادرست اسلوبیرینگ
یکی از متداولترین اشتباهات، انتخاب اسلوبیرینگ صرفاً بر اساس ابعاد یا قیمت است.
در حالی که عواملی مانند:
- ظرفیت بار
- گشتاور واژگونی
- سرعت دوران
- شرایط محیطی
- نوع کاربرد
- نحوه انتقال نیرو
باید بهصورت همزمان بررسی شوند.
استفاده از اسلوبیرینگ نامناسب ممکن است در مدت کوتاهی باعث ایجاد لقی، ترک و خرابی مسیر غلتش شود.
۲. نصب غیراصولی
حتی بهترین اسلوبیرینگ نیز اگر بهدرستی نصب نشود، عملکرد مطلوبی نخواهد داشت.
خطاهای متداول در این مرحله عبارتاند از:
- هممحور نبودن قطعات
- تاب داشتن سطح نصب
- استفاده از پیچهای نامناسب
- سفت نکردن پیچها با گشتاور صحیح
- تنظیم نبودن فاصله پینیون و دنده
برای آشنایی با جزئیات بیشتر، پیشنهاد میکنیم بخش نصب صحیح اسلوبیرینگ را مطالعه کنید.
۳. بیتوجهی به روانکاری
روانکاری نامناسب یکی از اصلیترین عوامل خرابی زودرس اسلوبیرینگ است.
اشتباهاتی مانند:
- استفاده از گریس نامناسب
- گریسکاری با فواصل زمانی طولانی
- تزریق بیش از حد گریس
- ترکیب دو نوع گریس ناسازگار
- روانکاری نکردن دندانهها
باعث افزایش اصطکاک، دمای کاری و سایش میشوند.
۴. اضافهبار (Overloading)
هر اسلوبیرینگ برای تحمل بار مشخصی طراحی شده است.
اعمال بار بیش از ظرفیت طراحی میتواند باعث:
- تغییر شکل مسیر غلتش
- افزایش لقی
- شکست رولرها
- ترک در رینگها
- آسیب به دندانهها
شود.
در جرثقیلها و ماشینآلات معدنی، این موضوع اهمیت بسیار زیادی دارد.
۵. نادیده گرفتن علائم اولیه خرابی
در بسیاری از کارخانهها، تا زمانی که دستگاه بهطور کامل از کار نیفتد، اقدامی برای بررسی اسلوبیرینگ انجام نمیشود.
در حالی که علائمی مانند:
- افزایش صدا
- لرزش
- نشتی گریس
- افزایش لقی
- تغییر رنگ گریس
- افزایش دما
هشدارهایی هستند که نباید نادیده گرفته شوند.
تشخیص بهموقع این علائم میتواند از خسارتهای بسیار بزرگ جلوگیری کند.
۶. استفاده در شرایط خارج از محدوده طراحی
هر اسلوبیرینگ برای شرایط کاری مشخصی طراحی میشود.
اگر تجهیز در محیطی با:
- دمای بسیار بالا
- مواد شیمیایی خورنده
- گردوغبار شدید
- رطوبت زیاد
- بارهای ضربهای مداوم
فعالیت کند، باید نوع اسلوبیرینگ و برنامه نگهداری متناسب با همان شرایط انتخاب شود.
۷. کنترل نکردن پیچهای اتصال
شل شدن پیچها یکی از مشکلاتی است که معمولاً تا زمان ایجاد آسیب جدی مورد توجه قرار نمیگیرد.
این موضوع میتواند باعث:
- توزیع نامناسب بار
- افزایش ارتعاش
- ایجاد ترک
- خرابی رینگ
- شکست پیچها
شود.
کنترل دورهای گشتاور پیچها باید بخشی از برنامه تعمیرات پیشگیرانه باشد.
۸. بیتوجهی به وضعیت پینیون و دنده
در بسیاری از موارد، خرابی اسلوبیرینگ ناشی از خود رینگ نیست، بلکه به دلیل تنظیم نبودن پینیون، سایش دندهها یا مشکلات سیستم انتقال قدرت ایجاد میشود.
به همین دلیل، هنگام بررسی اسلوبیرینگ باید وضعیت پینیون، گیربکس و سیستم انتقال نیرو نیز ارزیابی شود.
۹. انجام ندادن بازرسیهای دورهای
بسیاری از خرابیها در مراحل اولیه قابل تشخیص هستند.
اما نبود یک برنامه منظم برای بازرسی باعث میشود مشکلات کوچک به خرابیهای بزرگ تبدیل شوند.
یک برنامه ساده شامل:
- بازدید چشمی
- کنترل گریس
- اندازهگیری لقی
- بررسی پیچها
- کنترل دندانهها
میتواند از توقفهای ناخواسته جلوگیری کند.
۱۰. سپردن تعمیرات به افراد غیرمتخصص
اسلوبیرینگ یک قطعه ساده نیست و تعمیر یا نصب آن نیازمند دانش مهندسی، ابزار مناسب و تجربه عملی است.
استفاده از روشهای غیراصولی یا تعمیرات بدون ارزیابی دقیق، ممکن است نهتنها مشکل را برطرف نکند، بلکه باعث آسیبهای جدیتر به تجهیز شود.
به همین دلیل، توصیه میشود عملیات ارزیابی، بازسازی و نصب توسط تیمهای متخصص انجام شود.
تجربه متسکو
یکی از نکات مشترک در بسیاری از پروژههایی که توسط تیم متسکو بررسی شدهاند، این است که خرابی اسلوبیرینگ معمولاً نتیجه یک عامل واحد نیست. در اغلب موارد، مجموعهای از خطاهای کوچک مانند روانکاری نامناسب، تنظیم نبودن پینیون، سفت نبودن پیچها و بیتوجهی به علائم اولیه، در کنار یکدیگر باعث ایجاد خرابیهای پرهزینه شدهاند.
به همین دلیل، در پروژههای متسکو تنها خود اسلوبیرینگ بررسی نمیشود؛ بلکه کل مجموعه شامل سازه، سیستم انتقال قدرت، وضعیت نصب، شرایط بهرهبرداری و سوابق نگهداری نیز ارزیابی میشود تا علت اصلی خرابی مشخص و از تکرار آن جلوگیری شود.
چگونه از این اشتباهات جلوگیری کنیم؟
رعایت چند اصل ساده میتواند عمر اسلوبیرینگ را بهطور قابل توجهی افزایش دهد:
- انتخاب صحیح بر اساس شرایط کاری
- نصب توسط افراد متخصص
- اجرای برنامه منظم روانکاری
- انجام بازرسیهای دورهای
- ثبت سوابق تعمیرات و نگهداری
- رسیدگی سریع به علائم اولیه خرابی
- استفاده از قطعات و پیچهای استاندارد
- ارزیابی کامل سیستم انتقال قدرت در کنار اسلوبیرینگ
با اجرای این اقدامات، علاوه بر کاهش هزینههای تعمیرات، قابلیت اطمینان تجهیزات نیز افزایش یافته و احتمال توقف ناگهانی خطوط تولید به حداقل میرسد.
بخش 12: کاربرد اسلویینگ بیرینگ در ماشینآلات صنعتی
اسلویینگ بیرینگها از مهمترین اجزای مکانیکی در ماشینآلات سنگین و سیستمهای چرخشی بزرگ هستند. وظیفه اصلی آنها ترکیب همزمان تحمل بارهای سنگین + ایجاد حرکت چرخشی کنترلشده است. به همین دلیل در بسیاری از صنایع کلیدی، این قطعه نقش مرکزی در عملکرد سیستم دارد.
در این بخش، مهمترین کاربردهای صنعتی اسلویینگ بیرینگ را از دید مهندسی بررسی میکنیم.
12.1 جرثقیلها (Cranes)
جرثقیلها یکی از اصلیترین کاربردهای اسلویینگ بیرینگ هستند. در این ماشینها، بیرینگ بین شاسی و بخش گردان قرار میگیرد و امکان چرخش کامل 360 درجه را فراهم میکند.
وظایف اصلی در این کاربرد:
- تحمل بار محوری ناشی از وزن بوم و بار
- مقاومت در برابر ممان واژگونی (Overturning Moment)
- ایجاد چرخش نرم و کنترلشده
در جرثقیلها معمولاً از بیرینگهایی با ظرفیت ممان بالا استفاده میشود، زیرا طول بوم میتواند نیروی لنگری بسیار بزرگی ایجاد کند حتی اگر وزن بار زیاد نباشد.
12.2 بیل مکانیکی و ماشینآلات راهسازی
در ماشینآلات راهسازی مانند بیل مکانیکی، اسلویینگ بیرینگ در شرایط بسیار سخت کاری قرار دارد.
ویژگیهای این کاربرد:
- بارهای ضربهای و متناوب
- وجود گرد و خاک و آلودگی شدید
- کارکرد مداوم در سیکلهای کاری سنگین
در این سیستمها، بیرینگ باید علاوه بر تحمل بار، مقاومت بالایی در برابر سایش و آلودگی داشته باشد. روانکاری مناسب در این کاربرد نقش حیاتی در افزایش عمر قطعه دارد.
12.3 سیستمهای چرخش توربین بادی (Yaw System)
در توربینهای بادی، اسلویینگ بیرینگ برای تنظیم موقعیت نَسِل نسبت به جهت باد استفاده میشود.
وظایف اصلی:
- چرخش دقیق و آهسته
- تحمل بارهای ترکیبی باد
- حفظ موقعیت پایدار در شرایط باد شدید
در این کاربرد، دقت و پایداری عملکرد اهمیت بیشتری نسبت به سرعت دارد. همچنین معمولاً سیستم ترمز برای ثابت نگه داشتن موقعیت همراه بیرینگ استفاده میشود.
12.4 تجهیزات نظامی و راداری
در سیستمهای راداری و نظامی، اسلویینگ بیرینگ نقش بسیار حساسی در دقت عملکرد دارد.
کاربردها شامل:
- چرخش آنتنهای راداری
- حرکت برجکهای نظامی
- سیستمهای رهگیری هدف
در این کاربردها، کوچکترین لقی یا خطای حرکتی میتواند باعث کاهش دقت سیستم شود. بنابراین تمرکز اصلی بر روی دقت چرخش و پایداری مکانیکی است.
12.5 ماشینآلات حفاری و تونلسازی (TBM)
در ماشینهای حفاری تونل، اسلویینگ بیرینگ در بخشهای سنگین و حیاتی سیستم استفاده میشود.
وظایف:
- تحمل فشار بسیار بالا
- کار در محیطهای کاملاً آلوده (خاک، گل، دوغاب)
- انتقال بارهای مداوم و سنگین
در این کاربرد، عمر بالا و آببندی قوی اهمیت بسیار زیادی دارد، زیرا دسترسی برای تعمیر بسیار دشوار و پرهزینه است.
12.6 میزهای گردان صنعتی (Rotary Tables)
در ماشینکاری و صنایع دقیق، از اسلویینگ بیرینگ در میزهای گردان استفاده میشود.
ویژگیهای این کاربرد:
- نیاز به دقت زاویهای بالا
- حداقل لقی (Backlash)
- حرکت نرم و یکنواخت
در اینجا برخلاف کاربردهای سنگین ساختمانی، تمرکز اصلی روی دقت و کیفیت حرکت است نه صرفاً ظرفیت بار.
12.7 تجهیزات بندری و دریایی
در جرثقیلهای بندری و تجهیزات دریایی نیز اسلویینگ بیرینگ نقش کلیدی دارد.
چالشهای این محیط:
- رطوبت بالا و خوردگی
- بارهای بسیار سنگین
- کارکرد طولانیمدت بدون توقف
به همین دلیل در این کاربرد از پوششهای ضدخوردگی و سیستمهای آببندی قوی استفاده میشود تا عمر قطعه افزایش یابد.
جمعبندی بخش 12
اسلویینگ بیرینگ در صنایع مختلف، یک نقش ثابت دارد اما اولویت عملکردی آن در هر کاربرد متفاوت است:
- در جرثقیلها: تحمل بار و ممان
- در بیل مکانیکی: مقاومت در برابر ضربه و آلودگی
- در توربین بادی: پایداری و کنترل موقعیت
- در تجهیزات دقیق: دقت و حداقل لقی
- در ماشینآلات سنگین: دوام و عمر بالا
در واقع میتوان گفت اسلویینگ بیرینگ یک قطعه ساده نیست، بلکه یک سیستم ترکیبی باربر و چرخشی در سازههای صنعتی محسوب میشود.
🔧 انتخاب اشتباه بیرینگ = هزینه سنگین در پروژه
در پروژههای صنعتی، انتخاب اشتباه اسلویینگ بیرینگ میتواند باعث:
- کاهش عمر سیستم
- افزایش استهلاک تجهیزات
- توقف خط تولید
- و هزینههای سنگین تعمیرات شود
👉 اگر در مرحله طراحی یا انتخاب هستید، بهتر است قبل از تصمیم نهایی، مشخصات پروژه بررسی شود.
👉 دریافت مشاوره فنی انتخاب بیرینگ
بر اساس بار، ممان و شرایط کاری، میتوان بهترین مدل را پیشنهاد داد.
✅ بخش 13: تحلیل خرابیها و مشکلات رایج اسلویینگ بیرینگ (Failure Analysis)
این بخش خیلی حیاتیتر از بقیه است، چون وارد «دنیای واقعی خرابی» میشیم؛ جایی که انتخاب، نصب یا نگهداری اشتباه خودش را نشان میدهد.
در این بخش معمولاً این موارد را بررسی میکنیم:
13.1 انواع خرابیهای رایج
- Spalling (پوستهپوسته شدن سطح مسیر ساچمه)
- Brinelling (فرورفتگی دائمی)
- Wear (سایش تدریجی)
- Tooth failure (خرابی دنده داخلی/خارجی)
- Crack & fracture (ترک و شکست)
13.2 علتهای اصلی خرابی
- روانکاری اشتباه یا ناکافی
- بارگذاری بیش از حد یا اشتباه در محاسبه ممان
- نصب غلط و عدم تراز بودن شاسی
- آلودگی محیطی (گرد و خاک، آب، ذرات فلزی)
- انتخاب اشتباه سایز بیرینگ
13.3 نشانههای اولیه خرابی (Early Warning Signs)
- افزایش صدا در چرخش
- افزایش لقی (Backlash)
- افزایش دما
- گیرکردن موضعی در چرخش
13.4 مثالهای واقعی صنعتی (Case Study)
- خرابی در جرثقیل به دلیل Overload مداوم
- خرابی در بیل مکانیکی به دلیل آلودگی گریس
- شکست دنده در سیستم روتیشن به علت نصب غیر هممحور
بخش 14: راهنمای انتخاب سریع اسلویینگ بیرینگ (Quick Selection Guide)
انتخاب اسلویینگ بیرینگ اگر بهدرستی انجام نشود، میتواند باعث کاهش عمر سیستم، افزایش هزینه تعمیرات و حتی خرابی کامل ماشینآلات شود. به همین دلیل داشتن یک راهنمای سریع انتخاب، برای مهندسان و طراحان بسیار ضروری است.
در این بخش یک چارچوب ساده و عملی برای انتخاب درست ارائه میدهیم.
14.1 تعیین نوع بارهای وارد بر سیستم
اولین قدم در انتخاب اسلویینگ بیرینگ، شناخت دقیق بارها است:
- بار محوری (Axial Load): وزن کل سازه و بار عملیاتی
- بار شعاعی (Radial Load): نیروهای جانبی ناشی از حرکت یا باد
- ممان واژگونی (Overturning Moment): مهمترین عامل در طراحی
اگر ممان واژگونی بالا باشد، بیرینگ باید ظرفیت بالاتری در تحمل لنگر داشته باشد، نه فقط تحمل وزن.
14.2 انتخاب بر اساس نوع کاربرد
هر کاربرد صنعتی، نیازهای متفاوتی دارد:
- جرثقیلها: تمرکز بر تحمل ممان و بار سنگین
- بیل مکانیکی: مقاومت در برابر ضربه و آلودگی
- توربین بادی: پایداری و دقت موقعیت
- ماشینآلات CNC: دقت بالا و حداقل لقی
14.3 انتخاب نوع ساختار بیرینگ
سه نوع اصلی وجود دارد:
- Single Row Ball Bearing: مناسب بارهای متوسط و سرعت پایین
- Cross Roller Bearing: مناسب دقت بالا و بار ترکیبی
- Double Row Ball Bearing: مناسب بارهای سنگین و ممان بالا
انتخاب اشتباه نوع ساختار، حتی با سایز درست، باعث شکست سیستم میشود.
14.4 انتخاب قطر اولیه (Sizing اولیه)
قطر بیرینگ معمولاً بر اساس این موارد تعیین میشود:
- فضای نصب روی شاسی
- قطر مورد نیاز برای چرخش سازه
- محدودیت طراحی مکانیکی
در این مرحله هنوز انتخاب نهایی انجام نمیشود، فقط یک محدوده اولیه تعیین میشود.
14.5 بررسی ظرفیت بار از کاتالوگ
پس از تعیین سایز اولیه، باید از کاتالوگ سازنده استفاده شود:
- Static Load Rating (C0)
- Dynamic Load Rating (C)
- Moment Capacity
قاعده مهم:
همیشه ظرفیت واقعی باید حداقل 1.2 تا 1.5 برابر بار محاسبهشده باشد.
14.6 بررسی شرایط محیطی
شرایط محیطی نقش مهمی در انتخاب دارد:
- گرد و غبار → نیاز به آببندی قوی
- رطوبت → مقاومت به خوردگی
- دمای بالا → انتخاب گریس مناسب
- شوک و لرزش → طراحی مقاومتر
14.7 خطاهای رایج در انتخاب اسلویینگ بیرینگ
بیشترین اشتباهات مهندسی:
- انتخاب بر اساس وزن فقط (بدون ممان)
- نادیده گرفتن شرایط محیطی
- انتخاب سایز کوچک برای کاهش هزینه
- عدم توجه به کیفیت نصب و شاسی
جمعبندی بخش 14
راهنمای انتخاب سریع نشان میدهد که انتخاب اسلویینگ بیرینگ فقط یک محاسبه ساده نیست، بلکه یک تصمیم چندعاملی است.
برای انتخاب درست باید همزمان به این موارد توجه شود:
- بارها (محوری، شعاعی، ممان)
- نوع کاربرد
- ساختار بیرینگ
- شرایط محیطی
- ظرفیت کاتالوگی
در واقع میتوان گفت:
انتخاب درست = 50٪ طراحی + 50٪ تجربه مهندسی
🚀 نیاز به انتخاب یا استعلام اسلویینگ بیرینگ دارید؟
ما بر اساس موارد زیر به شما کمک میکنیم:
- محاسبه بار محوری و شعاعی
- تحلیل ممان واژگونی
- انتخاب نوع مناسب (Ball / Roller / Cross Roller)
- بررسی شرایط محیطی
📩 دریافت پیشنهاد فنی + قیمت
ارسال مشخصات پروژه → بررسی مهندسی → پیشنهاد دقیق
بخش 15: سوالات متداول درباره اسلویینگ بیرینگ (FAQ)
اسلویینگ بیرینگ چیست؟
اسلویینگ بیرینگ یک یاتاقان بزرگ صنعتی است که همزمان قابلیت تحمل بارهای سنگین (محوری، شعاعی و ممان) و چرخش کنترلشده را فراهم میکند. این قطعه معمولاً در ماشینآلات سنگین و سازههای دوار استفاده میشود.
تفاوت اسلویینگ بیرینگ با یاتاقانهای معمولی چیست؟
یاتاقانهای معمولی برای شفتهای کوچک و سرعتهای بالا طراحی شدهاند، اما اسلویینگ بیرینگ برای:
- قطرهای بزرگ
- بارهای بسیار سنگین
- حرکت آهسته و کنترلشده
استفاده میشود.
مهمترین کاربرد اسلویینگ بیرینگ چیست؟
مهمترین کاربردها شامل:
- جرثقیلها
- بیل مکانیکی
- توربینهای بادی
- تجهیزات راداری
- ماشینآلات حفاری
علت اصلی خرابی اسلویینگ بیرینگ چیست؟
بیشترین دلایل خرابی عبارتند از:
- روانکاری نامناسب یا ناکافی
- ورود آلودگی به داخل مسیر ساچمه
- نصب اشتباه و عدم تراز بودن
- بارگذاری بیش از حد (Overload)
آیا اسلویینگ بیرینگ نیاز به نگهداری دارد؟
بله. این قطعه حتماً نیاز به:
- گریسکاری دورهای
- بررسی لقی (Backlash)
- کنترل صدا و دما
دارد. عدم نگهداری صحیح باعث کاهش شدید عمر آن میشود.
عمر مفید اسلویینگ بیرینگ چقدر است؟
عمر مفید به شرایط کاری بستگی دارد، اما معمولاً بین:
- 5 تا 20 سال
متغیر است. در شرایط سخت (مثل حفاری یا معدن) این عدد کمتر میشود.
آیا امکان تعمیر اسلویینگ بیرینگ وجود دارد؟
در بسیاری از موارد:
- خرابیهای سطحی → قابل تعمیر محدود
- خرابی مسیر ساچمه یا رینگ → معمولاً غیرقابل تعمیر و نیاز به تعویض
چه عواملی در انتخاب اسلویینگ بیرینگ مهم هستند؟
مهمترین عوامل:
- بار محوری
- ممان واژگونی
- فضای نصب
- سرعت دوران
- شرایط محیطی
🧩 انتخاب درست اسلویینگ بیرینگ = عمر بیشتر + هزینه کمتر
در نهایت، انتخاب اسلویینگ بیرینگ یک تصمیم ساده نیست؛
بلکه یک تصمیم کاملاً مهندسی است که مستقیماً روی:
- عمر تجهیزات
- ایمنی سیستم
- هزینه تعمیرات
- و عملکرد کل ماشینآلات
تأثیر میگذارد.
🔥 اگر پروژه صنعتی دارید:
ما میتوانیم به شما کمک کنیم تا:
- بهترین مدل را انتخاب کنید
- از خطاهای طراحی جلوگیری کنید
- و هزینههای نگهداری را کاهش دهید
