جدول سایز، ابعاد، مشخصات و شماره فنی بلبرینگ و رولبرینگ (Bearing Selection Guide)
PDF جداول استاندارد انواع بلبرینگ و رولبرینگ استوانه ای، بشکه ای، مخروطی، سوزنی و کف گرد به همراه شماره فنی، مشخصات و اطلاعات کمکی برای طراحی و استفاده در تجهیزات
در این صفحه می‌توانید جدول سایز و ابعاد انواع بلبرینگ و رولبرینگ، شماره فنی، سری بلبرینگ، قطر داخلی و خارجی، عرض، انطباقات و اطلاعات انتخاب بیرینگ را مشاهده و نسخه PDF جداول را دریافت کنید. این صفحه کاربرد زیادی برای مهندسان طراح، تکنسینهای تعمیرات، دانشجویان مهندسی و حتی کارگاه های تعمیرات تجهیزات مکانیکی دارد. پس لطفا برای بهره بردن از کلیه امکانات به دقت تا انتهای صفحه را مطالعه کنید
فقط کافیست بعد از نمایش فایلهای pdf بر روی متن دانلود کاتالوگ pdf جداول سایز ابعادی کلیک کنید تا دانلود آغاز شود.
قبل از شروع میتونید انواع محاسبات سایز بلبرینگ و رولبرینگ را از ماشین حساب مخصوص خود از اینجا انجام بدید
ابتدا اطلاعات مهم اولیه برای بیرینگ
جدول تلورانسهای هندسی شافت در محل نشیمن بیرینگ
Tolerance grades for bearing seats1)
Table 2| Application requirements | Shaft seat | Housing seat | ||||
|---|---|---|---|---|---|---|
dA dB A B t₁ A-B ↗t₂A-B | DA DB A B t₂ A-B ↗t₁A-B | |||||
| Dimensional tolerance grade | Geometrical tolerance grades | Dimensional tolerance grade | Geometrical tolerance grades | |||
| Radial run-out t₁ | Axial run-out t₂ | Radial run-out t₁ | Axial run-out t₂ | |||
| Bearing to Normal tolerances (moderate speed and running accuracy) | IT6 | IT5/2 | IT5 | IT7 | IT6/2 | IT6 |
| Bearing to P6 tolerances (higher speeds or running accuracy) | IT5 | IT4/2 | IT4 | IT6 | IT5/2 | IT5 |
| Bearing to P5 tolerances (high speeds and running accuracy) | IT4 | IT3/2 | IT3 | IT5 | IT4/2 | IT4 |
1) Tolerance grades for bearing seats according to application requirements. t₁ = Radial run-out, t₂ = Axial run-out. A-B = Common datum axis.
💡 نکته فنی: قبل از نصب بلبرینگهای با سایز بالای ۲۵ میلی‌متر، حتماً از گرمکن القایی استفاده کنید.
مشاهده دستگاه‌های گرمکن القایی ماتسوکو ←
جدول انطباقات کنس بیرینگ نسبت به شافت و هوزینگ
خانواده‌های اصلی بیرینگ:
۱- جدول سایز و ابعاد بلبرینگ شیار عمیق (Deep Groove Ball Bearing) سری ۶۰۰۰
این نوع بیرینگ پرکاربردترین بیرینگ جهان محسوب می‌شود و تقریباً در تمامی صنایع مورد استفاده قرار می‌گیرد.
ابتدا جدول لقی داخلی بلبرینگ شیار عمیق برای انتخاب کلاس لقی
Radial Internal Clearance of Deep Groove Ball Bearings
| Bore diameter d | C2 | Normal | C3 | C4 | C5 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| > | ≤ | min. | max. | min. | max. | min. | max. | min. | max. | min. | max. |
| mm | μm | ||||||||||
| 2,5 | 6 | 0 | 7 | 2 | 13 | 8 | 23 | – | – | – | – |
| 6 | 10 | 0 | 7 | 2 | 13 | 8 | 23 | 14 | 29 | 20 | 37 |
| 10 | 18 | 0 | 9 | 3 | 18 | 11 | 25 | 18 | 33 | 25 | 45 |
| 18 | 24 | 0 | 10 | 5 | 20 | 13 | 28 | 20 | 36 | 28 | 48 |
| 24 | 30 | 1 | 11 | 5 | 20 | 13 | 28 | 23 | 41 | 30 | 53 |
| 30 | 40 | 1 | 11 | 6 | 20 | 15 | 33 | 28 | 46 | 40 | 64 |
| 40 | 50 | 1 | 11 | 6 | 23 | 18 | 36 | 30 | 51 | 45 | 73 |
| 50 | 65 | 1 | 15 | 8 | 28 | 23 | 43 | 38 | 61 | 55 | 90 |
| 65 | 80 | 1 | 15 | 10 | 30 | 25 | 51 | 46 | 71 | 65 | 105 |
| 80 | 100 | 1 | 18 | 12 | 36 | 30 | 58 | 53 | 84 | 75 | 120 |
| 100 | 120 | 2 | 20 | 15 | 41 | 36 | 66 | 61 | 97 | 90 | 140 |
| 120 | 140 | 2 | 23 | 18 | 48 | 41 | 81 | 71 | 114 | 105 | 160 |
| 140 | 160 | 2 | 23 | 18 | 53 | 46 | 91 | 81 | 130 | 120 | 180 |
| 160 | 180 | 2 | 25 | 20 | 61 | 53 | 102 | 91 | 147 | 135 | 200 |
| 180 | 200 | 2 | 30 | 25 | 71 | 63 | 117 | 107 | 163 | 150 | 230 |
| 200 | 225 | 2 | 35 | 25 | 85 | 75 | 140 | 125 | 195 | 175 | 265 |
| 225 | 250 | 2 | 40 | 30 | 95 | 85 | 160 | 145 | 225 | 205 | 300 |
| 250 | 280 | 2 | 45 | 35 | 105 | 90 | 170 | 155 | 245 | 225 | 340 |
| 280 | 315 | 2 | 55 | 40 | 115 | 100 | 190 | 175 | 270 | 245 | 370 |
| 315 | 355 | 3 | 60 | 45 | 125 | 110 | 210 | 195 | 300 | 275 | 410 |
| 355 | 400 | 3 | 70 | 55 | 145 | 130 | 240 | 225 | 340 | 315 | 460 |
| 400 | 450 | 3 | 80 | 60 | 170 | 150 | 270 | 250 | 380 | 350 | 520 |
| 450 | 500 | 3 | 90 | 70 | 190 | 170 | 300 | 280 | 420 | 390 | 570 |
| 500 | 560 | 10 | 100 | 80 | 210 | 190 | 330 | 310 | 470 | 440 | 630 |
| 560 | 630 | 10 | 110 | 90 | 230 | 210 | 360 | 340 | 520 | 490 | 700 |
| 630 | 710 | 20 | 130 | 110 | 260 | 240 | 400 | 380 | 570 | 540 | 780 |
| 710 | 800 | 20 | 140 | 120 | 290 | 270 | 450 | 430 | 630 | 600 | 860 |
| 800 | 900 | 20 | 160 | 140 | 320 | 300 | 500 | 480 | 700 | 670 | 960 |
| 900 | 1000 | 20 | 170 | 150 | 350 | 330 | 550 | 530 | 770 | 740 | 1040 |
| 1000 | 1120 | 20 | 180 | 160 | 380 | 360 | 600 | 580 | 850 | 820 | 1150 |
| 1120 | 1250 | 20 | 190 | 170 | 410 | 390 | 650 | 630 | 920 | 890 | 1260 |
| 1250 | 1400 | 30 | 200 | 190 | 440 | 420 | 700 | 680 | 1000 | – | – |
| 1400 | 1600 | 30 | 210 | 210 | 470 | 450 | 750 | 730 | 1060 | – | – |
مثلا 6202C3
مزایا
✅ اصطکاک کم
✅ سرعت بالا
✅ قیمت مناسب
✅ نصب آسان
✅ موجودی فراوان
محدودیت
برای بارهای بسیار سنگین مناسب نیست.
کاربرد
- الکتروموتور
- فن
- پمپ
- گیربکس سبک
- ماشین‌آلات عمومی
کلیه اطلاعات مورد نیاز برای انتخاب بلبرینگ معمولی شیار عمیق جهت استفاده طراحان و مهندسان ساخت و تعمیر تجهیزات و دانشجویان یا تکنسین ها
مشاهده کاتالوگ PDF کامل جداول تلورانسی و لقی داخلی و ابعادی و مشخصات فنی و نیرویی بلبرینگ شیارعمیق
دانلود کاتالوگ pdf جداول سایز ابعادی بلبرینگ شیار عمیق
برای سلامت و عمر بالا در مونتاژ و جا زدن بیرینگ حتما از هیتر القایی استفاده کنید
دستگاه هیتر القایی یا بلبرینگ گرمکن
۲- جدول سایز و ابعاد بلبرینگ تماس زاویه‌ای (Angular Contact Bearing) سری ۷۰۰۰
این بیرینگ برای تحمل همزمان بار شعاعی و محوری طراحی شده است.
مزایا
- مناسب سرعت‌های بالا
- دقت بسیار زیاد
- مناسب ماشین‌آلات CNC
- مناسب اسپیندل
کاربرد
- ماشین ابزار
- اسپیندل
- پمپ‌های فشار بالا
- توربین‌ها
مشاهده کاتالوگ PDF کامل جداول تلورانسی و لقی داخلی و ابعادی و مشخصات فنی و نیرویی بلبرینگ تماس زاویه ای
دانلود کاتالوگ pdf جداول سایز ابعادی بلبرینگ تماس زاویه ای
اطلاعات کامل برای انتخاب آنگولار کانتکت یا تماس زاویه ای تکی و جفتی برای مهندسین طراح و تعمیرات و دانشجویان یا تکنسین ها
استفاده رایگان از ماشین محاسبه و انتخاب انواع بیرینگ
۳- جدول سایز و ابعاد رولبرینگ استوانه‌ای (Cylindrical Roller Bearing) سری Nu , Nj , NN
رولر بیرینگ سیلندریکال ظرفیت تحمل بار شعاعی بسیار بالایی دارد.

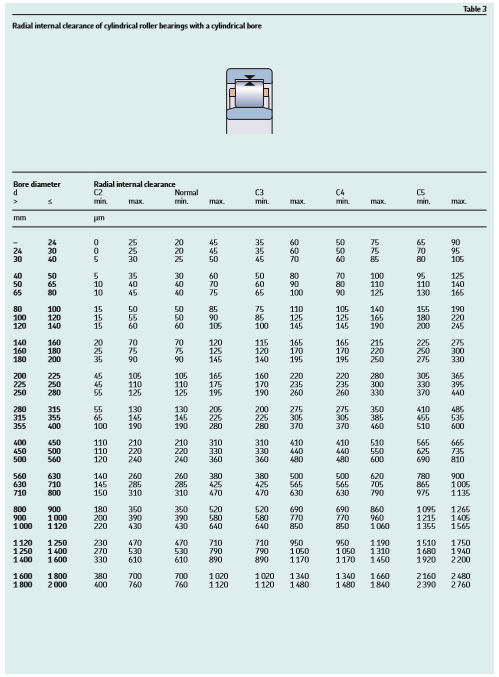

ابتدا اطلاعاتی راجع به لقی داخلی جهت انتخاب کلاس رولبرینگ بصورت جدول زیر داشته باشید
| Bore diameter | Radial internal clearance | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d > | d ≤ | C2 | Normal | C3 | C4 | C5 | |||||
| mm | μm | ||||||||||
| min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | ||
| – | 24 | 0 | 25 | 20 | 45 | 35 | 60 | 50 | 75 | 65 | 90 |
| 24 | 30 | 0 | 25 | 20 | 45 | 35 | 60 | 50 | 75 | 70 | 95 |
| 30 | 40 | 5 | 30 | 25 | 50 | 45 | 70 | 60 | 85 | 80 | 105 |
| 40 | 50 | 5 | 35 | 30 | 60 | 50 | 80 | 70 | 100 | 95 | 125 |
| 50 | 65 | 10 | 40 | 40 | 70 | 60 | 90 | 80 | 110 | 110 | 140 |
| 65 | 80 | 10 | 45 | 40 | 75 | 65 | 100 | 90 | 125 | 130 | 165 |
| 80 | 100 | 15 | 50 | 50 | 85 | 75 | 110 | 105 | 140 | 155 | 190 |
| 100 | 120 | 15 | 55 | 50 | 90 | 85 | 125 | 125 | 165 | 180 | 220 |
| 120 | 140 | 15 | 60 | 60 | 105 | 100 | 145 | 145 | 190 | 200 | 245 |
| 140 | 160 | 20 | 70 | 70 | 120 | 115 | 165 | 165 | 215 | 225 | 275 |
| 160 | 180 | 25 | 75 | 75 | 125 | 120 | 170 | 170 | 220 | 250 | 300 |
| 180 | 200 | 35 | 90 | 90 | 145 | 140 | 195 | 195 | 250 | 275 | 330 |
| 200 | 225 | 45 | 105 | 105 | 165 | 160 | 220 | 220 | 280 | 305 | 365 |
| 225 | 250 | 45 | 110 | 110 | 175 | 170 | 235 | 235 | 300 | 330 | 395 |
| 250 | 280 | 55 | 125 | 125 | 195 | 190 | 260 | 260 | 330 | 370 | 440 |
| 280 | 315 | 55 | 130 | 130 | 205 | 200 | 275 | 275 | 350 | 410 | 485 |
| 315 | 355 | 65 | 145 | 145 | 225 | 225 | 305 | 305 | 385 | 455 | 535 |
| 355 | 400 | 100 | 190 | 190 | 280 | 280 | 370 | 370 | 460 | 510 | 600 |
| 400 | 450 | 110 | 210 | 210 | 310 | 310 | 410 | 410 | 510 | 565 | 665 |
| 450 | 500 | 110 | 220 | 220 | 330 | 330 | 440 | 440 | 550 | 625 | 735 |
| 500 | 560 | 120 | 240 | 240 | 360 | 360 | 480 | 480 | 600 | 690 | 810 |
| 560 | 630 | 140 | 260 | 260 | 380 | 380 | 500 | 500 | 620 | 780 | 900 |
| 630 | 710 | 145 | 285 | 285 | 425 | 425 | 565 | 565 | 705 | 865 | 1005 |
| 710 | 800 | 150 | 310 | 310 | 470 | 470 | 630 | 630 | 790 | 975 | 1135 |
| 800 | 900 | 180 | 350 | 350 | 520 | 520 | 690 | 690 | 860 | 1095 | 1265 |
| 900 | 1000 | 200 | 390 | 390 | 580 | 580 | 770 | 770 | 960 | 1215 | 1405 |
| 1000 | 1120 | 220 | 430 | 430 | 640 | 640 | 850 | 850 | 1060 | 1355 | 1565 |
| 1120 | 1250 | 230 | 470 | 470 | 710 | 710 | 950 | 950 | 1190 | 1510 | 1750 |
| 1250 | 1400 | 270 | 530 | 530 | 790 | 790 | 1050 | 1050 | 1310 | 1680 | 1940 |
| 1400 | 1600 | 330 | 610 | 610 | 890 | 890 | 1170 | 1170 | 1450 | 1920 | 2200 |
| 1600 | 1800 | 380 | 700 | 700 | 1020 | 1020 | 1340 | 1340 | 1660 | 2160 | 2480 |
| 1800 | 2000 | 400 | 760 | 760 | 1120 | 1120 | 1480 | 1480 | 1840 | 2390 | 2760 |
• SKF single row cylindrical roller bearings are manufactured with Normal radial internal clearance as standard.
• Most bearings are also available with C3 clearance. Some can be supplied with smaller C2 or greater C4 and C5 clearances.
• Values are in accordance with ISO 5753:1991 and are valid for unmounted bearings under zero measuring load.
• The separable components of all SKF bearings with standard clearance as well as those with reduced clearance are interchangeable.
مزایا
- تحمل بار زیاد
- مناسب سرعت بالا
- اصطکاک پایین
کاربرد
- گیربکس
- اکسترودر
- فولاد
- معدن
- نورد
کلیه اطلاعات مورد نیاز برای انتخاب انواع رولبرینگ استوانه ای جهت استفاده طراحان و مهندسان ساخت و تعمیر تجهیزات و دانشجویان یا تکنسین ها
مشاهده کاتالوگ PDF کامل جداول تلورانسی و لقی داخلی و ابعادی و مشخصات فنی و نیرویی رولبرینگ سیلندریکال
دانلود کاتالوگ pdf جدول سایز ابعادی رولربرینگ استوانه ای
آیا برای واردات بیرینگ های اصلی یا حتی چینی با شماره فنی خاص دچار مساله و مشکل هستید
یا اگر بلبرینگ یا رولبرینگی نیاز دارید که در بازار نیست و یا مدت زمان تحویل بالایی داره!!
بهترین انتخاب، ساخت سفارشی توسط ماتسوکو هست
ساخت سفارشی بلبرینگ خاص صنعتی | طراحی و تولید رولبرینگ | ماتسوکو
۴- جدول سایز و ابعاد رولبرینگ مخروطی (Tapered Roller Bearing)
این بیرینگ قادر است همزمان بار شعاعی و محوری را تحمل کند.
مزایا
- تحمل بار ترکیبی
- عمر زیاد
- مناسب شوک
کاربرد
- گیربکس
- دیفرانسیل
- ماشین‌آلات راهسازی
- نوار نقاله
اطلاعات مورد استفاده برای انتخاب رولبرینگ مخروطی جهت طراحان و مهندسان ساخت و تعمیر تجهیزات و دانشجویان یا تکنسین ها
مشاهده کاتالوگ PDF کامل جداول تلورانسی و لقی داخلی و ابعادی و مشخصات فنی و نیرویی رولبرینگ مخروطی
دانلود کاتالوگ pdf جدول سایز رولبرینگ مخروطی تیپر TRB
اگه نیاز به رولبرینگ ۲ یا ۴ ردیفه مخروطی یا استوانه ای داری و پیدا نکردی
به ماتسوکو سفارش ساخت بده
۵- جدول سایز و ابعاد رولبرینگ بشکه‌ای (Spherical Roller Bearing)
یکی از قوی‌ترین بیرینگهای صنعتی رولربرینگ بشکه ای هست که برای شرایط سخت طراحی شده است.

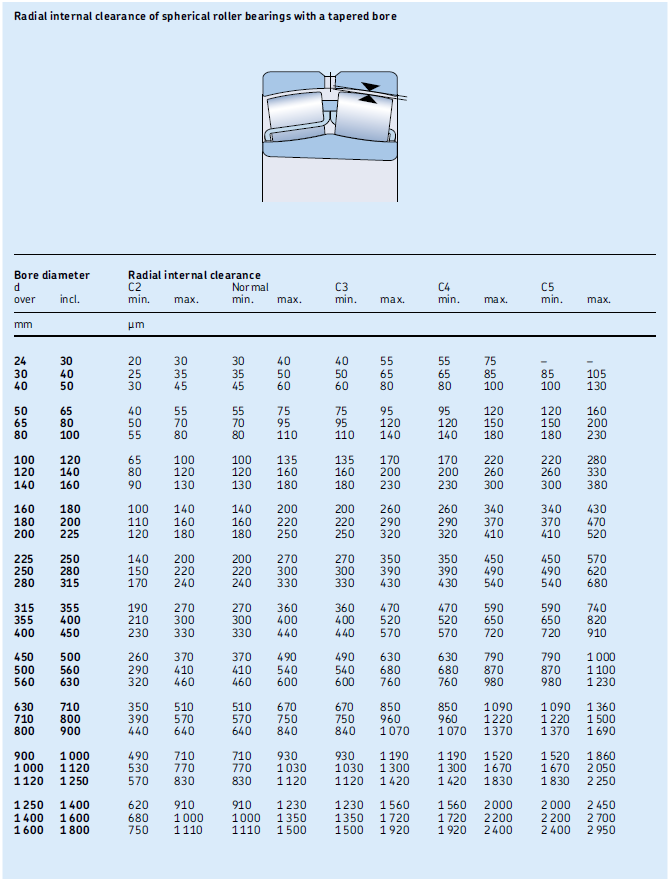

اگر میخاهید با میزان لقی داخلی رولبرینگ بشکه ای در کلاسهای مختلف آشنا شوید جدول زیر را مشاهده کنید
| Bore diameter | Radial internal clearance | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d > | d ≤ | C2 | Normal | C3 | C4 | C5 | |||||
| mm | μm | ||||||||||
| min. | max. | min. | max. | min. | max. | min. | max. | min. | max. | ||
| 18 | 24 | 10 | 20 | 20 | 35 | 35 | 45 | 45 | 60 | 60 | 75 |
| 24 | 30 | 15 | 25 | 25 | 40 | 40 | 55 | 55 | 75 | 75 | 95 |
| 30 | 40 | 15 | 30 | 30 | 45 | 45 | 60 | 60 | 80 | 80 | 100 |
| 40 | 50 | 20 | 35 | 35 | 55 | 55 | 75 | 75 | 100 | 100 | 125 |
| 50 | 65 | 20 | 40 | 40 | 65 | 65 | 90 | 90 | 120 | 120 | 150 |
| 65 | 80 | 30 | 50 | 50 | 80 | 80 | 110 | 110 | 145 | 145 | 185 |
| 80 | 100 | 35 | 60 | 60 | 100 | 100 | 135 | 135 | 180 | 180 | 225 |
| 100 | 120 | 40 | 75 | 75 | 120 | 120 | 160 | 160 | 210 | 210 | 260 |
| 120 | 140 | 50 | 95 | 95 | 145 | 145 | 190 | 190 | 240 | 240 | 300 |
| 140 | 160 | 60 | 110 | 110 | 170 | 170 | 220 | 220 | 280 | 280 | 350 |
| 160 | 180 | 65 | 120 | 120 | 180 | 180 | 240 | 240 | 310 | 310 | 390 |
| 180 | 200 | 70 | 130 | 130 | 200 | 200 | 260 | 260 | 340 | 340 | 430 |
| 200 | 225 | 80 | 140 | 140 | 220 | 220 | 290 | 290 | 380 | 380 | 470 |
| 225 | 250 | 90 | 150 | 150 | 240 | 240 | 320 | 320 | 420 | 420 | 520 |
| 250 | 280 | 100 | 170 | 170 | 260 | 260 | 350 | 350 | 460 | 460 | 570 |
| 280 | 315 | 110 | 190 | 190 | 280 | 280 | 370 | 370 | 500 | 500 | 630 |
| 315 | 355 | 120 | 200 | 200 | 310 | 310 | 410 | 410 | 550 | 550 | 690 |
| 355 | 400 | 130 | 220 | 220 | 340 | 340 | 450 | 450 | 600 | 600 | 750 |
| 400 | 450 | 140 | 240 | 240 | 370 | 370 | 500 | 500 | 660 | 660 | 820 |
| 450 | 500 | 140 | 260 | 260 | 410 | 410 | 550 | 550 | 720 | 720 | 900 |
| 500 | 560 | 150 | 280 | 280 | 440 | 440 | 600 | 600 | 780 | 780 | 1000 |
| 560 | 630 | 170 | 310 | 310 | 480 | 480 | 650 | 650 | 850 | 850 | 1100 |
| 630 | 710 | 190 | 350 | 350 | 530 | 530 | 700 | 700 | 920 | 920 | 1190 |
| 710 | 800 | 210 | 390 | 390 | 580 | 580 | 770 | 770 | 1010 | 1010 | 1300 |
| 800 | 900 | 230 | 430 | 430 | 650 | 650 | 860 | 860 | 1120 | 1120 | 1440 |
| 900 | 1000 | 260 | 480 | 480 | 710 | 710 | 930 | 930 | 1220 | 1220 | 1570 |
| 1000 | 1120 | 290 | 530 | 530 | 780 | 780 | 1020 | 1020 | 1330 | 1330 | 1720 |
| 1120 | 1250 | 320 | 580 | 580 | 860 | 860 | 1120 | 1120 | 1460 | 1460 | 1870 |
| 1250 | 1400 | 350 | 640 | 640 | 950 | 950 | 1240 | 1240 | 1620 | 1620 | 2060 |
| 1400 | 1600 | 400 | 720 | 720 | 1060 | 1060 | 1380 | 1380 | 1800 | 1800 | 2300 |
| 1600 | 1800 | 450 | 810 | 810 | 1180 | 1180 | 1550 | 1550 | 2000 | 2000 | 2550 |
مزایا
- تحمل بار بسیار زیاد
- خودتنظیم
- مناسب ناهمراستایی شافت
کاربرد
- فولاد
- سیمان
- معدن
- سنگ‌شکن
- نوار نقاله
- آسیاب
کلیه جداول مورد نیاز طراحان و مهندسان ساخت و تعمیر تجهیزات و دانشجویان یا تکنسین ها برای انتخاب اسفریکال رولر بیرینگ
مشاهده کاتالوگ PDF کامل جدول سایز ابعادی و تلورانسی، لقی داخلی و مشخصات فنی و نیرویی رولبرینگ بشکه ای
دانلود کاتالوگ pdf جدول سایز اسفریکال رولبرینگ
بهترین راه برای مونتاژ انواع رولبرینگ و بلبرینگ
گرمکن القایی ایرانی | ساخت ایران با گارانتی ۱۲ماهه + قیمت [۲۰۲۶] | ماتسوکو
۶- جدول سایز و ابعاد رولبرینگ سوزنی (Needle Roller Bearing)
در فضاهای محدود که ظرفیت بار بالا موردنیاز است استفاده می‌شود.
مزایا
- ابعاد کوچک
- ظرفیت بار زیاد
- مناسب گیربکسهای خاص
مشاهده کاتالوگ PDF کامل جداول تلورانسی و لقی داخلی و ابعادی و مشخصات فنی و نیرویی رولبرینگ سوزنی
دانلود کاتالوگ pdf جداول سایز رولبرینگ سوزنی
اگه بلبرینگ یا رولبرینگ یا هر نوع بیرینگ خراب داری چکارش میکنی؟
مثل بقیه تو هم اونا رو دور میندازی ؟
لطفا اینکار را نکن
برای کاهش هزینه های تعمیرات خط تولید میتونی از خدمات تعمیر انواع بیرینگ ماتسوکو استفاده کنی
۷- جدول سایز و ابعاد بلبرینگ کف‌گرد (Thrust Ball Bearing)
برای تحمل بارهای محوری کم تا متوسط تراست بالبرینگ طراحی شده است.
کاربرد
- جک‌ها
- میزهای گردان
- تجهیزات انتقال قدرت
- ماشین‌آلات عمودی
مشاهده کاتالوگ PDF کامل جداول و ابعادی و مشخصات فنی و نیرویی بلبرینگ کف گرد
دانلود کاتالوگ pdf جدول سایز بلبرینگ تراست کف گرد
۸- جدول سایز و ابعاد رولر برینگ کف‌گرد ( Cylindrical roller thrust bearings )
رولبرینگ تراست برای تحمل بارهای محوری متوسط تا زیاد طراحی شده است.
مشاهده کاتالوگ PDF کامل جاول ابعادی و مشخصات فنی و نیرویی رولربرینگ استوانه ای کف گرد
دانلود کاتالوگ pdf جداول سایز تراست رولر بیرینگ
کاربرد
- جک‌ها
- میزهای گردان
- تجهیزات انتقال قدرت
- ماشین‌آلات عمودی
۹- جدول سایز و ابعاد رولبرینگ سوزنی کف‌گرد ( Needle roller thrust bearings )
برای تحمل بارهای محوری کم با دور بالا طراحی شده است.
مشاهده کاتالوگ PDF کامل جدول سایز ابعادی و مشخصات فنی و نیرویی رولبرینگ سوزنی کف گرد
دانلود کاتالوگ pdf جدول سایز ابعادی تراست برینگ سوزنی
کاربرد
- جک‌ها
- میزهای گردان
- تجهیزات انتقال قدرت
- ماشین‌آلات عمودی
۱۰- جدول سایز و ابعاد رولبرینگ بشکه ای کف‌گرد ( Spherical roller thrust bearings )
اسفریکال رولبرینگ تراست مناسب برای تحمل بارهای محوری متوسط تا زیاد با کمی ناهم محوری misalignment طراحی شده است.
مشاهده کاتالوگ PDF کامل جدول سایز ابعادی و مشخصات فنی و نیرویی رولبرینگ تراست بشکه ای یا اسفریکال کف گرد
دانلود کاتالوگ pdf جدول سایز ابعادی اسفریکال رولر تراست بیرینگ
کاربرد
- جک‌ها
- میزهای گردان
- تجهیزات انتقال قدرت
- ماشین‌آلات عمودی
اگر بیرینگ انتخابی را در بازار پیدا نکردید چکار میکنید؟
آیا میدونید که ماتسوکو بهترین گزینه برای ساخت بیرینگهای خاص کمیاب و پر مصرف در ایران هست . اگر بدنبال بیرینگهای خاص نوردی سیلندریکال یا مخروطی ۴ ردیفه میگردید حتما میتونید پاسخی مطمئن با ماتسوکو یافت کنید.
ماتسوکو همیشه در کنار شماست
درخواست ساخت بیرینگ سفارشی
چرا انتخاب صحیح بیرینگ اهمیت دارد؟
استفاده از بیرینگ مناسب باعث می‌شود:
- افزایش عمر تجهیزات
- کاهش مصرف انرژی
- کاهش لرزش و صدا
- افزایش راندمان انتقال قدرت
- کاهش هزینه‌های تعمیرات
- افزایش قابلیت اطمینان تجهیزات
- کاهش توقف خطوط تولید
این صفحه تا انتها حاوی کلیه اطلاعات مورد نیاز از جمله ابعاد و مشخصات فنی و خواص و لقی داخلی برای رولبرینگ، بلبرینگ، مخروطی، اسفریکال بشکه ای، آنگولار و سوزنی و کف گرد تراست
راهنمای جامع انتخاب بیرینگ بر اساس کاربرد، نوع بار، سرعت و شرایط کاری
بیرینگ یکی از مهمترین اجزای ماشین‌آلات صنعتی است و انتخاب صحیح آن میتواند عمر تجهیزات را چندین برابر افزایش دهد. در مقابل، انتخاب نادرست بیرینگ باعث افزایش ارتعاش، بالا رفتن دمای کارکرد، خرابی زودهنگام شافت، آسیب به گیربکس، الکتروموتور و توقف خط تولید خواهد شد.
در این صفحه، انواع مختلف بیرینگهای صنعتی به‌همراه کاربرد، ویژگی‌ها، مزایا، محدودیت‌ها و راهنمای انتخاب ارائه شده است تا مهندسان تعمیرات، کارشناسان خرید، طراحان ماشین‌آلات و مدیران نگهداری بتوانند مناسب‌ترین گزینه را برای تجهیزات خود انتخاب کنند.
انتخاب سریع بیرینگ بر اساس کاربرد
| کاربرد | نوع بیرینگ پیشنهادی |
|---|---|
| الکتروموتور | بلبرینگ شیار عمیق |
| گیربکس صنعتی | رولبرینگ مخروطی |
| نوار نقاله | رولبرینگ بشکه‌ای |
| پمپ صنعتی | بلبرینگ تماس زاویه‌ای |
| فن صنعتی | بلبرینگ شیار عمیق |
| کمپرسور | رولبرینگ استوانه‌ای |
| اکسترودر | رولبرینگ بشکه‌ای |
| ماشین‌آلات فولاد | رولبرینگ استوانه‌ای |
| جرثقیل | رولبرینگ بشکه‌ای |
| توربین | بلبرینگ تماس زاویه‌ای |
جدول مقایسه انواع بیرینگ
| نوع بیرینگ | بار شعاعی | بار محوری | سرعت | ناهمراستایی |
|---|---|---|---|---|
| شیار عمیق | ⭐⭐⭐⭐ | ⭐⭐ | ⭐⭐⭐⭐⭐ | ❌ |
| تماس زاویه‌ای | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ❌ |
| استوانه‌ای | ⭐⭐⭐⭐⭐ | ⭐ | ⭐⭐⭐⭐ | ❌ |
| مخروطی | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐ | ❌ |
| بشکه‌ای | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| سوزنی | ⭐⭐⭐⭐ | ⭐ | ⭐⭐⭐ | ❌ |
| کف‌گرد | ⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐ | ❌ |
بیرینگها و راهنماهای مرتبط:
- بلبرینگ شیار عمیق
- رولبرینگ استوانه‌ای
- رولبرینگ مخروطی
- رولبرینگ بشکه‌ای
- بلبرینگ تماس زاویه‌ای
- بلبرینگ کف‌گرد
- رولبرینگ سوزنی
- تعمیر بیرینگ
- هیتر القایی بیرینگ
- گیربکس صنعتی
- کوپلینگ صنعتی
- شافت و یاتاقان
- روانکاری بیرینگ
- آنالیز ارتعاشات
راهنمای انتخاب بیرینگ بر اساس شرایط کاری
انتخاب بیرینگ تنها بر اساس ابعاد یا شماره فنی انجام نمی‌شود. مهندس طراح یا تعمیرات باید شرایط واقعی کارکرد تجهیزات را بررسی کند تا بیرینگی انتخاب شود که بیشترین طول عمر و کمترین هزینه نگهداری را داشته باشد.
در انتخاب بیرینگ، عوامل زیر نقش تعیین‌کننده دارند:
- نوع بار (شعاعی، محوری یا ترکیبی)
- مقدار بار وارد بر بیرینگ
- سرعت دوران شافت (RPM)
- دمای محیط و دمای کارکرد
- میزان ارتعاش و شوک
- شرایط روانکاری
- میزان آلودگی محیط
- ناهمراستایی شافت
- فضای نصب
- دقت مورد نیاز
انتخاب بیرینگ بر اساس نوع بار
بار شعاعی (Radial Load)
اگر نیروی اصلی عمود بر محور شافت وارد شود، بار شعاعی محسوب می‌شود.
مناسب‌ترین بیرینگها
- رولبرینگ استوانه‌ای
- رولبرینگ بشکه‌ای
- بلبرینگ شیار عمیق
کاربردها
- الکتروموتور
- فن
- نوار نقاله
- گیربکس
بار محوری (Axial Load)
در بسیاری از تجهیزات صنعتی، نیرو در امتداد محور شافت وارد می‌شود.
مناسب‌ترین بیرینگها
- بلبرینگ کف‌گرد
- رولبرینگ مخروطی
- بلبرینگ تماس زاویه‌ای
کاربردها
- میزهای گردان
- جک‌های صنعتی
- اکسترودر
- توربین‌ها
بار ترکیبی (Combined Load)
در گیربکسها، پمپ‌ها و بسیاری از ماشین‌آلات، بیرینگ باید همزمان بار شعاعی و محوری را تحمل کند.
بهترین انتخاب:
- رولبرینگ مخروطی
- بلبرینگ تماس زاویه‌ای
- رولبرینگ بشکه‌ای
انتخاب بیرینگ بر اساس سرعت دوران
هرچه سرعت دوران افزایش یابد، اصطکاک و تولید حرارت نیز بیشتر می‌شود. بنابراین بیرینگ باید متناسب با دور کاری انتخاب شود.
| سرعت شافت | بیرینگ مناسب |
|---|---|
| کمتر از ۵۰۰ RPM | رولبرینگ بشکه‌ای |
| ۵۰۰ تا ۱۵۰۰ RPM | رولبرینگ مخروطی |
| ۱۵۰۰ تا ۳۰۰۰ RPM | بلبرینگ شیار عمیق |
| بیش از ۳۰۰۰ RPM | بلبرینگ تماس زاویه‌ای |
انتخاب بیرینگ بر اساس دمای کاری
دمای بالا یکی از عوامل اصلی کاهش عمر بیرینگ است.
| دمای کاری | پیشنهاد |
|---|---|
| تا ۸۰°C | بیرینگ استاندارد |
| ۸۰ تا ۱۲۰°C | گریس دمای بالا |
| ۱۲۰ تا ۱۸۰°C | بیرینگ مخصوص دمای بالا |
| بالاتر از ۱۸۰°C | روانکاری روغنی یا طراحی ویژه |
انتخاب بیرینگ بر اساس میزان آلودگی محیط
در صنایع سیمان، فولاد، معدن و سنگ‌شکن، ورود گردوغبار یکی از مهمترین عوامل خرابی بیرینگ است.
راهکارها:
- استفاده از آب‌بندی مناسب
- استفاده از گریس صنعتی
- روانکاری منظم
- استفاده از هوزینگ مناسب
- نصب صحیح کاسه‌نمد
انتخاب بیرینگ بر اساس ناهمراستایی شافت
یکی از رایج‌ترین دلایل خرابی بیرینگ، عدم هم‌محوری شافت است.
اگر امکان ایجاد ناهمراستایی وجود داشته باشد، بهترین انتخاب:
✅ رولبرینگ بشکه‌ای
زیرا قابلیت خودتنظیمی دارد و میتواند مقدار مشخصی از خطای هم‌محوری را جبران کند.
انتخاب بیرینگ بر اساس نوع صنعت
| صنعت | بیرینگ پیشنهادی |
|---|---|
| فولاد | رولبرینگ بشکه‌ای |
| سیمان | رولبرینگ بشکه‌ای |
| معدن | رولبرینگ بشکه‌ای |
| نفت و گاز | رولبرینگ مخروطی |
| پتروشیمی | بلبرینگ تماس زاویه‌ای |
| نیروگاه | بلبرینگ تماس زاویه‌ای |
| صنایع غذایی | بلبرینگ استیل ضدزنگ |
| کاغذ | رولبرینگ استوانه‌ای |
| ماشین ابزار | بلبرینگ تماس زاویه‌ای |
| کشتی‌سازی | رولبرینگ مخروطی |
لقی داخلی بیرینگ (Internal Clearance)
لقی داخلی، میزان حرکت نسبی اجزای داخلی بیرینگ قبل از نصب است و انتخاب صحیح آن نقش مهمی در عملکرد و عمر بیرینگ دارد.
| کلاس لقی | کاربرد |
|---|---|
| C2 | لقی کمتر از نرمال، برای کاربردهای خاص |
| CN | لقی نرمال، مناسب اغلب ماشین‌آلات |
| C3 | لقی بیشتر از نرمال، مناسب موتورهای الکتریکی و دماهای بالاتر |
| C4 | لقی زیاد، برای سرعت یا دمای بالا |
| C5 | لقی بسیار زیاد، شرایط ویژه صنعتی |
نکته: در بسیاری از الکتروموتورهای صنعتی، استفاده از بیرینگ با لقی C3 به دلیل انبساط حرارتی توصیه می‌شود.
روانکاری بیرینگ
روانکاری مناسب باعث کاهش اصطکاک، انتقال حرارت و افزایش عمر بیرینگ می‌شود.
دو روش اصلی روانکاری عبارت‌اند از:
روانکاری با گریس
مزایا:
- ساده
- هزینه کمتر
- مناسب اغلب کاربردهای صنعتی
کاربرد:
- الکتروموتورها
- پمپ‌ها
- فن‌ها
- گیربکسهای سبک
روانکاری با روغن
مزایا:
- خنک‌کاری بهتر
- مناسب سرعت‌های بالا
- مناسب بارهای سنگین
کاربرد:
- گیربکسهای صنعتی
- توربین‌ها
- کمپرسورها
- ماشین‌آلات فولاد
علائم خرابی بیرینگ
اگر هر یک از علائم زیر مشاهده شود، باید وضعیت بیرینگ بررسی شود:
- افزایش صدای غیرعادی
- افزایش لرزش
- افزایش دمای یاتاقان
- تغییر رنگ گریس
- نشت روانکار
- ایجاد خراش روی رینگها
- خوردگی ساچمه یا رولر
- پوسته‌پوسته شدن مسیر غلتش (Spalling)
- ترک‌خوردگی قفسه
- قفل شدن بیرینگ
اشتباهات رایج در انتخاب بیرینگ
❌ انتخاب بیرینگ تنها بر اساس ابعاد
❌ انتخاب لقی نامناسب
❌ روانکاری اشتباه
❌ نصب با ضربه مستقیم روی رینگ
❌ هم‌محوری نامناسب شافت
❌ استفاده از بیرینگ تقلبی
❌ انتخاب گریس ناسازگار
❌ بی‌توجهی به شرایط محیطی
برای انتخاب نوع بیرینگ و اندازه نسبت به نیرو و محل قرارگیری از این ماشین حساب استفاده کنید
جدول کاربرد بلبرینگ؛ راهنمای تخصصی انتخاب انواع بلبرینگ صنعتی
برای انتخاب صحیح نوع ، سایز یا اندازه ، توان ، دور و سرعت بیرینگ در صنایع گوناگون ، یکی از روشها ، استفاده از جدول استاندارد بلبرینگها میباشد که البته پس از محاسبه تنشها و بررسی حداکثر سرعت چرخش مجاز و در نظر گرفتن لقی داخلی بلبرینگ و رولبرینگ میباشد که کمک زیادی به طراحی مینماید . به هنگام طراحی تجهیزات ، دمای کاری ، شرایط محیطی و میزان تلورانسها ، آلودگی محیطی ، روانکاری و ارتعاشات داخلی و خارجی نیروهای وارده ، ضربات ، سرعت چرخش و دوران تجهیزات در شرایط انتخابی بیرینگ تاثیر میگذارد. جداول استاندارد بصورت pdf و یا عکس قابل دسترس است.
تمامی جداول وارد شده در این مقاله نمونه ای جداول استاندارد شرکتهای سازنده بیرینگهای صنعتی میباشد که مهمترین آنها شرکت SKFمیباشد
ماتسوکو چه کمکی میتواند بکند؟
MATSOCO یک مجموعه تخصصی در زمینه انتخاب، تأمین، نصب، هم‌راستاسازی، عیب‌یابی و نگهداری تجهیزات دوار و سیستم‌های انتقال قدرت است و با تکیه بر دانش فنی و تجربه عملی، راهکارهای مهندسی متناسب با نیاز صنایع مختلف ارائه می‌دهد.
جدول کاربرد بلبرینگ و راهنمای انتخاب انواع بیرینگ برای کاربردهای صنعتی
کاربردها
کاربرد این جداول برای استفاده انتخاب انواع بیرینگ ها ، اسلوبرینگ ها ، انواع گیربکسها ، تجهیزات در صنایع گوناگون میباشد.
از مواردی که میتوان از جداول زیر استفاده کرد انتخاب صحیح بیرینگ برای گیربکسهای صنعتی ، گیربکسهای خورشیدی و حتی گیربکسهای سیکلوییدی (زمینه های تخصصی این شرکت ) میباشد
بیرینگهای تعمیر شده
برای بیرینگ های تعمیر شده علاوه بر موارد فوق و پس از بازسازی و اصلاح بیرینگ های مستعمل ، تشخیص سلامت بلبرینگ و قابل استفاده بودن آنها از طریق انطباق با جداول لقی داخلی بسیار مهم میباشد.
بیرینگهای متعلق به تجهیزات انتخابی در کارخانه جات فولادی ، معدنی ، غذایی ، پتروشیمی ، نفتی ، سیمانی ، تولید آلومینیوم و مس ، شرکتهای حمل و جابجایی مواد ، جرثقیلها و … بر همین اساس انتخاب میگردند.
جدول شماره گذاری انواع بیرینگ بطور استاندارد ( برگرفته از شرکت SKF ) که کمک زیادی به شناخت اولیه انواع بلبرینگ( Ball bearing ) ، رولبرینگ ( Roller bearing ) ، بیرینگ کف گرد یا تراست ( Thrust ) ، بیرینگ مخروطی یا تیپر (Taper roller bearing = TRB)، بیرینگ سیلندریکال یا رولربرینگ ( Cylindrical roller bearing ) و بیرینگ های اسفریکال یا بشکه ای ( Spherical roller bearing )و … مینماید.
جدول تلرانس و کلاس لقی بلبرینگ (استاندارد SKF)
جدول لقی داخلی شعاعی بیرینگهای اسفریکال با شافت سیلندریکال ( استوانه ای)
بیرینگ های اسفریکال با دو نوع رینگ داخلی ارایه میگردند ، یکی بصورت سوراخ سیلندریکال و دیگری بصورت مخروطی که قابلیت سوار شدن روی اسلیو رینگ با مهره چاکنات را دارد . به هنگام مراجعه به جدول لقی داخلی باید مراقب انتخاب صحیح بود.جدول ابعاد و سایز رولبرینگ‌ها
Radial Internal Clearance of Spherical Roller Bearings
جدول لقی داخلی شعاعی بیرینگ های اسفریکال با سوراخ مخروطی
اندازه گیری میزان لقی داخلی شعاعی برینگ اسفریکال یا بشکه ای به روش فیلر زدن میباشد و پس از فیلر زدن ، کلاس لقی بیرینگ مشخص میگردد که در کدامیک از آنها میباشد ، C2 – C3 -C4 – C5 و یا Normal جدول سایز رولبرینگ بشکه‌ای
radial internal clearance of spherical roller bearings with a tapered bore
جدول لقی داخلی شعاعی بیرینگهای سیلندریکال یا رولربرینگ
یکی از روشهای اندازه گیری لقی داخلی این نوع از بیرینگ ها ، فیلر زدن برینگ میباشد.
Radial Internal Clearance of Cylindrical Bearings
جدول لقی داخلی بلبرینگ شیار عمیق radial internal clearance of deep groove ball bearing
بالبیرینگ یا بلبرینگ ها در نوع شیار عمیق دارای لقی شعاعی با شرح جدول زیر میباشد که برای اندازه گیری میزان لقی روش خاص خود را دارد.
آیا انتخاب صحیح بیرینگ برای انواع کاربرد مثل گیربکس ، پمپ ، کمپرسور ، روتاری و… کار سختی است؟
جدول لقی داخلی شعاعی بلبیرینگ خود تنظیم
برای اندازه گیری کلیرنس یا لقی مجاز این نوع از بلرینگها از روش خاص خود باید استفاده نمود.
Radial internal clearance of self-aligning ball bearings
- جدول کاربرد بلبرینگ
- جدول انتخاب بلبرینگ
- راهنمای انتخاب بلبرینگ
- انواع بلبرینگ صنعتی
- کاربرد انواع بلبرینگ
- دانلود جدول بلبرینگ
- Bearing Application Tables
- Bearing Selection Guide
- انتخاب بیرینگ صنعتی
- جدول مشخصات بلبرینگ
- انتخاب دستگاه هیتر برای مونتاژ بیرینگ
جدول لقی داخلی محوری رولر بیرینگ مخروطی تک ردیفه در حالت جفتی بصورت دوبل
بیرینگ مخروطی تک ردیفه دارای لقی داخلی نمیباشد ، چون تمامی رولرها به رینگ ها چسبده هستند ولی برای استفاده از آنها بصورت دوبل یا جفتی حتما باید لقی مجاز شعاعی در نظر گرفت ، با توجه به اینکه این میزان در تیپر رولر برینگ ها وجود ندارد میتوان با استفاده از یک فاصله انداز یا اسپیسر Spacer این کار را انجام داد به این صورت که با استفاده از لقی بین اسپیسر و رینگها و ایجاد فاصله در راستای محور بیرینگ ، فاصله یا لقی شعاعی بوجود آورد. البته توصیه میگردد جهت جلوگیری از وارد نمودن صدمات به بیرینگ های مخروطی این وظیفه را به شرکت فنی مهندسی مانا تجارت سروش ( ماتسو کو ) واگزارید. جدول رولبرینگ استوانه‌ای و مخروطی
axial internal clearance of matched single row metric tapered roller bearings
برندهای معتبر بیرینگ صنعتی
امروزه ده‌ها تولیدکننده بیرینگ در جهان فعالیت می‌کنند، اما تنها تعداد محدودی از آنها به دلیل کیفیت ساخت، فناوری تولید، طول عمر بالا و استانداردهای بین‌المللی، به عنوان برندهای مرجع در صنایع سنگین شناخته می‌شوند.
انتخاب برند مناسب، علاوه بر افزایش عمر تجهیزات، هزینه‌های تعمیرات و توقف خط تولید را نیز به میزان قابل توجهی کاهش می‌دهد.
برندهای مطرح بیرینگ در جهان
SKF 🇸🇪 سوئد
یکی از قدیمی‌ترین و معتبرترین تولیدکنندگان بیرینگ در جهان که محصولات آن در صنایع فولاد، معدن، نفت، نیروگاه، ماشین‌آلات سنگین و تجهیزات دوار استفاده می‌شود.
مزایا
- کیفیت بسیار بالا
- تنوع محصولات
- عمر کاری طولانی
- شبکه خدمات جهانی
FAG 🇩🇪 آلمان
برند FAG که زیرمجموعه Schaeffler است، به دلیل تولید بیرینگهای دقیق و صنعتی در صنایع مختلف شناخته می‌شود.
کاربردها
- گیربکس
- توربین
- صنایع فولاد
- ماشین ابزار
NSK 🇯🇵 ژاپن
NSK یکی از پیشگامان تولید بیرینگهای دقیق برای ماشین‌آلات صنعتی، خودرو و تجهیزات با سرعت بالا است.
NTN 🇯🇵 ژاپن
محصولات NTN به دلیل دقت بالا و کیفیت ساخت مناسب، در صنایع خودروسازی و ماشین‌آلات صنعتی کاربرد گسترده‌ای دارند.
Timken 🇺🇸 آمریکا
تخصص اصلی Timken تولید رولبرینگ‌های مخروطی است و در صنایع معدنی، راهسازی، فولاد و ماشین‌آلات سنگین بسیار پرکاربرد است.
KOYO 🇯🇵 ژاپن
برند KOYO به دلیل کیفیت بالا و قیمت رقابتی در بسیاری از ماشین‌آلات صنعتی و خودرو مورد استفاده قرار می‌گیرد.
INA 🇩🇪 آلمان
INA یکی از برندهای مطرح در تولید رولبرینگ‌های سوزنی، بیرینگهای خطی و تجهیزات انتقال حرکت است.
مقایسه برندهای معتبر بیرینگ
| برند | کشور | کیفیت | صنایع سنگین | سرعت بالا | دقت |
|---|---|---|---|---|---|
| SKF | سوئد | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| FAG | آلمان | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| NSK | ژاپن | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| NTN | ژاپن | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| Timken | آمریکا | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| KOYO | ژاپن | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| INA | آلمان | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
روش خواندن شماره فنی بیرینگ
هر بیرینگ دارای یک شماره فنی (Bearing Designation) است که اطلاعات مهمی مانند نوع بیرینگ، ابعاد، لقی داخلی، نوع آب‌بندی و دقت ساخت را مشخص می‌کند.
به عنوان مثال:
6310 C3
در این کد:
- 6 : نوع بیرینگ (بلبرینگ شیار عمیق)
- 3 : سری ابعادی
- 10 : قطر داخلی (۵۰ میلی‌متر)
- C3 : لقی داخلی بیشتر از نرمال
پسوندهای متداول بیرینگ
| کد | مفهوم |
|---|---|
| C2 | لقی کمتر از نرمال |
| CN | لقی نرمال |
| C3 | لقی بیشتر از نرمال |
| C4 | لقی زیاد |
| ZZ | محافظ فلزی دو طرف |
| 2RS | آب‌بندی لاستیکی دو طرف |
| E | ظرفیت بار بیشتر |
| P5 | دقت بالا |
| P4 | دقت بسیار بالا |
نصب صحیح بیرینگ
بیش از ۶۰ درصد خرابی‌های بیرینگ به دلیل نصب نادرست رخ می‌دهد. رعایت اصول نصب میتواند عمر بیرینگ را به‌طور چشمگیری افزایش دهد.
نکات مهم هنگام نصب
- تمیز بودن شافت و هوزینگ
- استفاده از ابزار مناسب
- اعمال نیرو فقط به رینگی که تحت فشار نصب است
- جلوگیری از ضربه مستقیم با چکش
- کنترل تلرانس‌ها
- روانکاری صحیح پیش از راه‌اندازی
دمونتاژ بیرینگ
برای خارج کردن بیرینگ باید از ابزار مناسب استفاده شود تا از آسیب به شافت، هوزینگ و خود بیرینگ جلوگیری شود.
ابزارهای رایج:
- پولر مکانیکی
- پولر هیدرولیکی
- هیتر القایی
- مهره هیدرولیکی
- جک هیدرولیکی
استفاده از هیتر القایی در نصب بیرینگ
در بسیاری از صنایع، نصب بیرینگهای بزرگ با استفاده از هیتر القایی انجام می‌شود. این روش باعث انبساط کنترل‌شده رینگ داخلی بیرینگ شده و نصب را بدون اعمال ضربه امکان‌پذیر می‌کند.
هیتر القایی کویل منعطف MaTSoco MIH-۲۵FL فرکانسی
مزایای نصب با هیتر القایی
- جلوگیری از آسیب به بیرینگ
- افزایش دقت نصب
- کاهش زمان تعمیرات
- ایمنی بیشتر
- افزایش عمر بیرینگ
علل اصلی خرابی بیرینگ
بررسی‌های صنعتی نشان می‌دهد بیشتر خرابی‌های بیرینگ ناشی از شرایط بهره‌برداری و نگهداری است، نه نقص تولید.
| علت خرابی | سهم تقریبی |
|---|---|
| روانکاری نامناسب | ۳۵٪ |
| آلودگی | ۲۵٪ |
| نصب نادرست | ۲۰٪ |
| بارگذاری بیش از حد | ۱۰٪ |
| ناهمراستایی | ۵٪ |
| سایر عوامل | ۵٪ |
آنالیز خرابی بیرینگ (Bearing Failure Analysis)
نشانه‌های متداول خرابی شامل:
- پوسته‌پوسته شدن مسیر غلتش (Spalling)
- سایش
- خوردگی
- فرورفتگی ناشی از ضربه
- تغییر رنگ ناشی از افزایش دما
- شکست قفسه
- ترک رینگ
- خستگی سطحی
- عبور جریان الکتریکی از بیرینگ
- کمبود روانکار
تحلیل علت ریشه‌ای این خرابی‌ها به انتخاب بیرینگ مناسب، بهبود شرایط نصب و افزایش قابلیت اطمینان تجهیزات کمک می‌کند.
خدمات تخصصی MaTSoco در حوزه بیرینگ
شرکت MaTSoco خدمات مهندسی مرتبط با بیرینگ را برای صنایع مختلف ارائه می‌دهد:
- انتخاب مهندسی بیرینگ بر اساس شرایط کاری
- مشاوره جایگزینی برندها
- تأمین انواع بیرینگ صنعتی
- طراحی و مهندسی معکوس قطعات مرتبط
- نصب اصولی بیرینگهای بزرگ با تجهیزات مناسب
- آنالیز خرابی و ارائه راهکارهای اصلاحی
- هم‌محوری شافت و تجهیزات دوار
- مشاوره در انتخاب روانکار و برنامه‌های نگهداری پیشگیرانه
جدول تخصصی خصوصیات گیریس برای بلبرینگهای تماس زاویه ای درپوش دار
– Technical specifications of special greases for capped angular contact ball bearings
جدول اطلاعات گیریس پیشنهادی برای بلبرینگ شیار عمیق درپوش دار
در خصوص انواع روانکار در صفحه مخصوص خود بیشتر آشنا گردید.
Technical speciications of special greases for capped deep groove ball bearings
برای انتخاب نوع بیرینگ و اندازه نسبت به نیرو و محل قرارگیری از این ماشین حساب استفاده کنید
جدول انتخاب بیرینگ بر اساس صنعت
هر صنعت شرایط کاری متفاوتی دارد و انتخاب بیرینگ باید بر اساس نوع بار، سرعت، دما، آلودگی محیط و شرایط روانکاری انجام شود.
| صنعت | نوع بیرینگ پیشنهادی | دلیل انتخاب |
|---|---|---|
| فولاد | رولبرینگ بشکه‌ای، رولبرینگ استوانه‌ای | بارهای بسیار سنگین و شوک |
| معدن | رولبرینگ بشکه‌ای | مقاومت در برابر ضربه و آلودگی |
| سیمان | رولبرینگ بشکه‌ای | تحمل گردوغبار و بار زیاد |
| نفت و گاز | رولبرینگ مخروطی، تماس زاویه‌ای | قابلیت اطمینان بالا |
| پتروشیمی | تماس زاویه‌ای | سرعت بالا و دقت |
| نیروگاه | تماس زاویه‌ای، استوانه‌ای | عملکرد پایدار در سرعت بالا |
| صنایع غذایی | بلبرینگ استیل ضدزنگ | مقاومت در برابر خوردگی |
| ماشین ابزار | تماس زاویه‌ای | دقت بسیار بالا |
| کاغذ | رولبرینگ استوانه‌ای | تحمل بار و سرعت مناسب |
| دریایی | رولبرینگ مخروطی | مقاومت در برابر بار ترکیبی |
انتخاب بیرینگ بر اساس نوع ماشین‌آلات
| تجهیز | بیرینگ پیشنهادی |
|---|---|
| الکتروموتور | Deep Groove Ball Bearing |
| گیربکس صنعتی | Tapered Roller Bearing |
| پمپ سانتریفیوژ | Angular Contact Bearing |
| کمپرسور | Cylindrical Roller Bearing |
| فن صنعتی | Deep Groove Ball Bearing |
| اکسترودر | Spherical Roller Bearing |
| سنگ‌شکن | Spherical Roller Bearing |
| آسیاب | Spherical Roller Bearing |
| نوار نقاله | Spherical Roller Bearing |
| جرثقیل | Tapered Roller Bearing |
| توربین | Angular Contact Bearing |
مقایسه انواع بیرینگ از نظر عملکرد
| ویژگی | شیار عمیق | تماس زاویه‌ای | استوانه‌ای | مخروطی | بشکه‌ای |
|---|---|---|---|---|---|
| سرعت بالا | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐ |
| بار شعاعی | ⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| بار محوری | ⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| تحمل شوک | ⭐⭐ | ⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| ناهمراستایی | ❌ | ❌ | ❌ | ❌ | ⭐⭐⭐⭐⭐ |
| قیمت اقتصادی | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐ |
بیرینگ آب‌بندی شده یا باز؟
یکی از سؤالات رایج کاربران انتخاب بین بیرینگهای باز (Open) و آب‌بندی‌شده است.
بیرینگ باز (Open Bearing)
مزایا:
- سرعت بالاتر
- امکان روانکاری مجدد
- مناسب تجهیزات صنعتی بزرگ
کاربرد:
- گیربکس
- ماشین‌آلات فولاد
- تجهیزات معدنی
- توربین‌ها
بیرینگ ZZ
دارای محافظ فلزی در دو طرف است.
مزایا:
- جلوگیری از ورود ذرات
- مناسب سرعت بالا
- اصطکاک کم
کاربرد:
- الکتروموتور
- فن
- پمپ
بیرینگ 2RS
دارای آب‌بندی لاستیکی در دو طرف است.
مزایا:
- جلوگیری از ورود گردوغبار
- جلوگیری از نشت گریس
- مناسب محیط‌های آلوده
کاربرد:
- صنایع سیمان
- معدن
- صنایع غذایی
- تجهیزات فضای باز
تلرانس شافت و هوزینگ
انتخاب تلرانس مناسب یکی از مهمترین عوامل در افزایش عمر بیرینگ است.
در حالت کلی:
| قطعه | نوع انطباق پیشنهادی |
|---|---|
| شافت | k6 ، m6 ، n6 |
| هوزینگ | H7 ، J7 |
توجه: انتخاب نهایی باید بر اساس استاندارد ISO ۲۸۶ و شرایط بارگذاری انجام شود.
استانداردهای مهم بیرینگ
در صنعت بیرینگ، چند استاندارد بین‌المللی مرجع وجود دارد.
| استاندارد | کاربرد |
|---|---|
| ISO 15 | ابعاد اصلی بیرینگ |
| ISO 281 | محاسبه عمر بیرینگ |
| ISO 492 | کلاس دقت |
| ISO 5753 | لقی داخلی |
| ISO 76 | ظرفیت بار استاتیکی |
| ISO 281-1 | ظرفیت بار دینامیکی |
| ABMA | استاندارد آمریکایی |
| DIN | استاندارد آلمان |
| JIS | استاندارد ژاپن |
معادل برندهای بیرینگ
در بسیاری از پروژه‌ها، امکان استفاده از برند اصلی وجود ندارد. در این شرایط میتوان از برندهای هم‌رده استفاده کرد.
| برند اصلی | معادل‌های رایج |
|---|---|
| SKF | FAG، NSK، NTN |
| FAG | SKF، NSK |
| NSK | NTN، KOYO |
| KOYO | NSK، NTN |
| Timken | SKF، FAG |
| INA | SKF، FAG |
توجه: معادل بودن برندها به معنای یکسان بودن تمام مشخصات نیست. برای جایگزینی باید ظرفیت بار، کلاس دقت، لقی داخلی، نوع آب‌بندی و شرایط کاری بررسی شود.
جدول انتخاب بیرینگ بر اساس نوع بار
یکی از اولین مراحل در انتخاب بیرینگ، شناخت نوع بار وارد بر شافت است. اگر نوع بار به‌درستی تشخیص داده نشود، حتی بهترین برندهای بیرینگ نیز عمر کوتاهی خواهند داشت.
| نوع بار | بیرینگ مناسب | کاربرد |
|---|---|---|
| بار شعاعی سبک | بلبرینگ شیار عمیق | الکتروموتور، فن |
| بار شعاعی متوسط | رولبرینگ استوانه‌ای | گیربکس |
| بار شعاعی سنگین | رولبرینگ بشکه‌ای | فولاد، معدن |
| بار محوری سبک | بلبرینگ کف‌گرد | جک‌ها |
| بار محوری سنگین | رولبرینگ مخروطی | گیربکس |
| بار ترکیبی | تماس زاویه‌ای | پمپ |
| بار شوکی | رولبرینگ بشکه‌ای | سنگ‌شکن |
انتخاب بیرینگ بر اساس سرعت دوران (RPM)
یکی از مهمترین پارامترهای طراحی، سرعت دوران شافت است. هرچه سرعت بیشتر باشد، تولید حرارت و اصطکاک نیز افزایش می‌یابد.
| سرعت شافت | بیرینگ پیشنهادی |
|---|---|
| کمتر از ۳۰۰ rpm | رولبرینگ بشکه‌ای |
| ۳۰۰ تا ۱۰۰۰ rpm | رولبرینگ مخروطی |
| ۱۰۰۰ تا ۳۰۰۰ rpm | بلبرینگ شیار عمیق |
| ۳۰۰۰ تا ۶۰۰۰ rpm | تماس زاویه‌ای |
| بیش از ۶۰۰۰ rpm | بیرینگهای دقیق |
انتخاب بیرینگ بر اساس دمای کاری
دمای محیط یکی از عوامل تعیین‌کننده در انتخاب بیرینگ و نوع روانکار است.
| دمای کاری | پیشنهاد |
|---|---|
| کمتر از ۸۰°C | بیرینگ استاندارد |
| ۸۰ تا ۱۲۰°C | گریس High Temperature |
| ۱۲۰ تا ۱۸۰°C | بیرینگ مخصوص |
| بالاتر از ۱۸۰°C | سیستم روغن‌کاری |
انتخاب بیرینگ بر اساس میزان ناهمراستایی
تمام شافت‌ها کاملاً هم‌محور نیستند.
اگر احتمال خم شدن شافت یا خطای نصب وجود داشته باشد:
✅ بهترین انتخاب
Spherical Roller Bearing
زیرا قابلیت Self Aligning دارد.
جدول مقایسه تحمل بار
| نوع بیرینگ | بار شعاعی | بار محوری | سرعت | شوک |
|---|---|---|---|---|
| Ball Bearing | ⭐⭐⭐ | ⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐ |
| Angular Contact | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐ |
| Cylindrical Roller | ⭐⭐⭐⭐⭐ | ⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐ |
| Taper Roller | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐ |
| Spherical Roller | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
چگونه شماره بیرینگ را بخوانیم؟
فرض کنید شماره زیر روی بیرینگ نوشته شده است.
22220 EK C3
هر قسمت این شماره معنی مشخصی دارد.
| قسمت | مفهوم |
|---|---|
| 22 | نوع بیرینگ |
| 220 | سری ابعادی |
| 20 | قطر داخلی |
| EK | سوراخ مخروطی |
| C3 | لقی بیشتر |
متداول‌ترین پسوندهای بیرینگ
| کد | توضیح |
|---|---|
| C2 | لقی کمتر |
| CN | لقی نرمال |
| C3 | لقی بیشتر |
| C4 | لقی زیاد |
| C5 | لقی خیلی زیاد |
| ZZ | محافظ فلزی |
| 2RS | آب‌بندی لاستیکی |
| E | ظرفیت بار بیشتر |
| M | قفسه برنجی |
| TVP | قفسه پلی‌آمید |
| P5 | دقت بالا |
| P4 | دقت بسیار بالا |
مقایسه قفسه becbp و begap:
/becbp-vs-begap-bearing/
در کاتالوگ‌های SKF و سایر برندهای معتبر، کدهای پسوند بلبرینگ مانند BECBP و BEGAP نشان‌دهنده طراحی خاص قفسه (Cage) و آرایش توپ‌ها هستند. انتخاب اشتباه بین این دو میتواند منجر به خرابی زودرس در کاربردهای Heavy Duty شود.
پسوند BECBP در بیرینگ چیست؟
- B: طراحی بهینه‌شده (Optimized internal geometry)
EC: قفسه پلیمری (Polymer cage) با توپ‌های سرامیکی یا فولادی
BP: قفسه از جنس PEEK (Polyetheretherketone) – مقاوم در دمای بالا تا ۰۰°C
کاربرد: پمپ‌های سانتریفیوژ، کمپرسورهای دور بالا
پسوند BEGAP چیست؟
- GA: قفسه فولادی پرس‌شده (Pressed steel cage)
- P: قفسه نرمال (Normal cage)
- کاربرد: گیربکسهای صنعتی، الکتروموتورهای عمومی
جدول مقایسه:
نتیجه گیری:
اگر در صنعت سنگین (سیمان، فولاد، پتروشیمی) فعالیت میکنید، BECBP انتخاب مطمئن‌تری است. برای کاربردهای عمومی، BEGAP کافی و مقرون‌به‌صرفه است.
جنس قفسه بیرینگ (Bearing Cage)
قفسه بیرینگ وظیفه هدایت ساچمه‌ها یا رولرها را بر عهده دارد.
رایج‌ترین جنس‌ها عبارت‌اند از:
| جنس | مزایا | کاربرد |
|---|---|---|
| فولادی | اقتصادی | عمومی |
| برنجی | استحکام بالا | فولاد |
| پلی‌آمید | اصطکاک کم | سرعت بالا |
چه زمانی رولبرینگ بهتر از بلبرینگ است؟
اگر شرایط زیر وجود داشته باشد:
- بار زیاد
- شوک
- ارتعاش
- تجهیزات سنگین
تقریباً همیشه رولبرینگ انتخاب بهتری است.
اگر شرایط زیر باشد:
- سرعت بالا
- صدای کم
- اصطکاک پایین
بلبرینگ مناسب‌تر خواهد بود.
روانکاری صحیح بیرینگ
طبق آمار SKF، بیش از ۳۵ درصد خرابی بیرینگها ناشی از روانکاری نامناسب است.
مهمترین نکات
✔ مقدار مناسب گریس
✔ جلوگیری از اختلاط گریس‌ها
✔ رعایت دوره روانکاری
✔ جلوگیری از ورود گردوغبار
نصب صحیح بیرینگ
مهمترین اشتباهات هنگام نصب
❌ ضربه با چکش
❌ گرم کردن با شعله
❌ استفاده از پرس نامناسب
❌ نصب کج
❌ وارد کردن نیرو به ساچمه‌ها
بهترین روش نصب بیرینگ
در صنایع پیشرفته، برای نصب بیرینگهای بزرگ از هیتر القایی (Induction Bearing Heater) استفاده می‌شود. این روش باعث گرم شدن یکنواخت رینگ داخلی، نصب بدون ضربه و جلوگیری از آسیب به اجزای بیرینگ می‌شود. برای جداسازی بیرینگ نیز از پولرهای مکانیکی یا هیدرولیکی و در برخی موارد مهره‌های هیدرولیکی استفاده می‌شود.
روشهای نصب بیرینگ
| روش | کاربرد | مزایا |
|---|---|---|
| نصب دستی | بیرینگهای کوچک | سریع و اقتصادی |
| پرس مکانیکی | سایز متوسط | دقت بالا |
| هیتر القایی | بیرینگهای بزرگ | بدون ضربه، ایمن |
| مهره هیدرولیکی | صنایع سنگین | مناسب بارهای بالا |
نکته مهندسی MaTSoco
در بسیاری از پروژه‌های تعمیرات صنعتی، خرابی بیرینگ نتیجه مستقیم کیفیت پایین بیرینگ نیست؛ بلکه ناشی از انتخاب نادرست، روانکاری نامناسب، تلرانس اشتباه، هم‌محوری نامناسب یا روش نصب غیر اصولی است. به همین دلیل، انتخاب بیرینگ باید به‌عنوان بخشی از یک فرآیند مهندسی دیده شود، نه صرفاً انتخاب یک کد فنی.
چک‌لیست انتخاب بیرینگ
پیش از سفارش یا نصب بیرینگ، موارد زیر را بررسی کنید:
- نوع بار (شعاعی، محوری یا ترکیبی)
- مقدار بار وارد بر بیرینگ
- سرعت دوران شافت
- دمای محیط
- شرایط روانکاری
- میزان آلودگی محیط
- وجود ناهمراستایی
- فضای نصب
- تلرانس شافت و هوزینگ
- کلاس لقی مورد نیاز
- نوع آب‌بندی
- برند و اصالت محصول
اشتباهات رایج در خرید بیرینگ
بسیاری از خرابی‌های زودرس به دلیل اشتباه در خرید رخ می‌دهد.
اشتباهات متداول عبارت‌اند از:
- خرید تنها بر اساس شماره فنی
- انتخاب برند نامعتبر
- بی‌توجهی به کلاس لقی
- انتخاب نادرست نوع آب‌بندی
- استفاده از بیرینگ تقلبی
- عدم بررسی شرایط کاری واقعی
- خرید بدون مشاوره فنی
چرا انتخاب بیرینگ را به MaTSoco بسپارید؟
انتخاب بیرینگ تنها بر اساس ابعاد یا شماره فنی کافی نیست. در بسیاری از کاربردهای صنعتی، عواملی مانند نوع بار، سرعت، شرایط روانکاری، دمای محیط، ناهمراستایی شافت و الزامات تعمیرات و نگهداری باید همزمان بررسی شوند.
تیم مهندسی MaTSoco با تکیه بر تجربه در طراحی، ساخت، تعمیر و مهندسی معکوس تجهیزات دوار، میتواند مناسب‌ترین بیرینگ را برای هر کاربرد صنعتی پیشنهاد دهد و در صورت نیاز، راهکارهایی برای جایگزینی برندها، افزایش عمر تجهیزات و کاهش هزینه‌های نگهداری ارائه کند.
صفحات مرتبط (Internal Linking)
برای تکمیل دانش فنی و انتخاب صحیح تجهیزات، مطالعه صفحات زیر نیز پیشنهاد می‌شود:
- هیتر القایی بیرینگ
- نصب و دمونتاژ بیرینگ
- روانکاری بیرینگ
- خرابی بیرینگ و تحلیل علل
- کوپلینگ صنعتی
- گیربکس صنعتی
- گیربکس خورشیدی
- گیربکس حلزونی
- گیربکس هلیکال
- اینورتر و درایو موتور صنعتی
- الکتروموتور صنعتی
- هم‌محوری شافت (Shaft Alignment)
- آنالیز ارتعاشات (Vibration Analysis)
- مهندسی معکوس قطعات صنعتی
- تعمیر گیربکس صنعتی
- تعمیر الکتروموتور
- یاتاقان و هوزینگ بیرینگ
سوالات متداول درباره بیرینگ صنعتی (FAQ)
بیرینگ چیست؟
بیرینگ (Bearing) قطعه‌ای مکانیکی است که برای کاهش اصطکاک، هدایت حرکت دورانی یا خطی و تحمل بارهای شعاعی و محوری بین دو قطعه متحرک استفاده می‌شود. بیرینگها نقش مهمی در افزایش راندمان، کاهش استهلاک و افزایش عمر تجهیزات صنعتی دارند.
تفاوت بلبرینگ و رولبرینگ چیست؟
بلبرینگ از ساچمه‌های کروی برای انتقال بار استفاده می‌کند و معمولاً برای سرعت‌های بالا و بارهای سبک تا متوسط مناسب است.
رولبرینگ از غلتک‌های استوانه‌ای، مخروطی یا بشکه‌ای استفاده می‌کند و به دلیل سطح تماس بیشتر، ظرفیت تحمل بار بالاتری نسبت به بلبرینگ دارد.
بهترین بیرینگ برای الکتروموتور چیست؟
در اغلب الکتروموتورهای صنعتی از بلبرینگ شیار عمیق (Deep Groove Ball Bearing) استفاده می‌شود. در موتورهای بزرگ یا کاربردهای خاص ممکن است از بیرینگ تماس زاویه‌ای یا رولبرینگ استوانه‌ای نیز استفاده شود.
بهترین بیرینگ برای گیربکس صنعتی چیست؟
نوع بیرینگ به طراحی گیربکس بستگی دارد، اما معمولاً از موارد زیر استفاده می‌شود:
- رولبرینگ مخروطی
- رولبرینگ استوانه‌ای
- رولبرینگ بشکه‌ای
بهترین بیرینگ برای صنایع فولاد چیست؟
در صنایع فولاد، بیرینگها تحت بارهای سنگین، دمای بالا و آلودگی شدید قرار دارند. به همین دلیل رولبرینگ‌های بشکه‌ای و استوانه‌ای انتخاب‌های متداول هستند.
لقی C3 یعنی چه؟
C3 نشان‌دهنده لقی داخلی بیشتر از حالت نرمال است. این نوع بیرینگ برای تجهیزاتی که در حین کار افزایش دما دارند، مانند الکتروموتورها، بسیار رایج است.
تفاوت بیرینگ ZZ و 2RS چیست؟
ZZ: دارای محافظ فلزی است و برای سرعت‌های بالا مناسب است.
2RS: دارای آب‌بندی لاستیکی است و در برابر گردوغبار و رطوبت عملکرد بهتری دارد.
آیا بیرینگ نیاز به روانکاری دارد؟
بله. روانکاری صحیح یکی از مهمترین عوامل افزایش عمر بیرینگ است. بسته به شرایط کاری، از گریس یا روغن استفاده می‌شود.
هر چند وقت یک‌بار باید گریس بیرینگ تعویض شود؟
زمان تعویض به نوع گریس، سرعت دوران، دما، آلودگی محیط و شرایط کاری بستگی دارد. در تجهیزات صنعتی معمولاً برنامه روانکاری دوره‌ای بر اساس دستورالعمل سازنده یا نتایج پایش وضعیت تنظیم می‌شود.
چرا بیرینگ داغ می‌شود؟
دلایل رایج عبارت‌اند از:
- روانکاری نامناسب
- بار بیش از حد
- نصب نادرست
- ناهمراستایی شافت
- خرابی قفسه
- انتخاب نادرست لقی داخلی
علت صدای غیرعادی بیرینگ چیست؟
- کمبود گریس
- ورود آلودگی
- خرابی مسیر غلتش
- شکست ساچمه یا رولر
- نصب نامناسب
آیا میتوان بیرینگ را تعمیر کرد؟
در اغلب موارد، بیرینگهای استاندارد پس از خرابی تعویض می‌شوند. با این حال، در برخی کاربردهای خاص و بیرینگهای بسیار بزرگ، بازسازی یا تعمیر تخصصی ممکن است از نظر اقتصادی توجیه‌پذیر باشد.
چگونه اصالت بیرینگ را تشخیص دهیم؟
- خرید از تأمین‌کنندگان معتبر
- بررسی بسته‌بندی و شماره فنی
- کنترل حکاکی روی رینگها
- تطبیق با اطلاعات کاتالوگ سازنده
- بررسی کیفیت ساخت و ابعاد
بزرگ‌ترین علت خرابی بیرینگ چیست؟
آیا تمام بیرینگهای هم‌کد یکسان هستند؟
خیر. حتی اگر شماره فنی یکسان باشد، عواملی مانند کلاس دقت، لقی داخلی، نوع آب‌بندی، جنس قفسه و کیفیت ساخت می‌توانند متفاوت باشند.
چه زمانی باید بیرینگ تعویض شود؟
تعویض بیرینگ زمانی توصیه می‌شود که علائمی مانند افزایش لرزش، صدای غیرعادی، دمای بالا، سایش، خوردگی، ترک یا کاهش عملکرد مشاهده شود.
چرا استفاده از هیتر القایی برای نصب بیرینگ توصیه می‌شود؟
هیتر القایی باعث گرم شدن یکنواخت رینگ داخلی بیرینگ می‌شود و امکان نصب بدون ضربه را فراهم می‌کند. این روش خطر آسیب به بیرینگ را کاهش داده و عمر مفید آن را افزایش می‌دهد.
جمع‌بندی
انتخاب بیرینگ مناسب یکی از مهمترین تصمیمات در طراحی، نگهداری و تعمیر ماشین‌آلات صنعتی است. بررسی دقیق شرایط کاری، نوع بار، سرعت، دما، روانکاری، تلرانس‌ها و کیفیت برند میتواند تأثیر مستقیمی بر قابلیت اطمینان تجهیزات و کاهش هزینه‌های نگهداری داشته باشد.
در این راهنما تلاش شد اطلاعات موردنیاز برای انتخاب انواع بلبرینگ و رولبرینگ صنعتی به‌صورت یکپارچه ارائه شود تا مهندسان، کارشناسان خرید و مدیران نگهداری بتوانند با دیدی فنی و مهندسی تصمیم‌گیری کنند.
در صورت نیاز به مشاوره تخصصی، انتخاب بیرینگ، جایگزینی برندها، مهندسی معکوس، تأمین قطعات یا تحلیل خرابی تجهیزات دوار، کارشناسان MaTSoco آماده ارائه راهکارهای مهندسی متناسب با نیاز صنایع مختلف هستند.
سوالات
- چگونه سایز بلبرینگ را از روی جدول استاندارد بخوانیم؟ (پاسخ: در جداول استاندارد، ابعاد اصلی شامل قطر داخلی (d)، قطر خارجی (D) و عرض (B) بر حسب میلی‌متر درج شده‌اند که با تطبیق شماره فنی بلبرینگ، میتوان ابعاد دقیق آن را یافت.)
- آیا جداول ارائه‌شده مطابق با استاندارد بلبرینگ SKF است؟ (پاسخ: بله، جداول ابعاد و تلرانس‌های موجود در این صفحه بر اساس استانداردهای بین‌المللی ISO و کاتالوگ‌های معتبر SKF تنظیم شده‌اند.)
- تفاوت جدول لقی بلبرینگ با جدول انطباقات چیست؟ (پاسخ: جدول لقی (Clearance) میزان آزادی حرکت ساچمه‌ها را نشان می‌دهد، در حالی که جدول انطباقات (Fit) نحوه جا رفتن بلبرینگ روی شفت یا داخل هوزینگ را مشخص می‌کند.)
