گیربکس سایکلو (گیربکس سیکلوئیدی) | طراحی، ساخت، تعمیر و بازسازی

گیربکس سایکلو که با نام‌های گیربکس سیکلوئیدی، سایکلو درایو، Cyclo Gearbox و Cycloidal Gearbox نیز شناخته می‌شود، یکی از انواع گیربکس‌های صنعتی کاهنده دور است که با استفاده از مکانیزم سیکلوئیدی، سرعت ورودی را کاهش داده و گشتاور خروجی بالایی ایجاد می‌کند.

در ساختار این گیربکس از اجزایی مانند دیسک سیکلوئیدی، محور اکسنتریک، پین‌ها یا رولرهای محیطی، بیرینگ‌ها، شفت ورودی و شفت خروجی استفاده می‌شود. طراحی خاص این مکانیزم باعث شده است گیربکس سایکلو در کاربردهایی که نیاز به نسبت تبدیل بالا، گشتاور مناسب، ابعاد فشرده و تحمل شرایط کاری صنعتی دارند، مورد استفاده قرار گیرد.

ماتسوکو در زمینه طراحی، ساخت، مهندسی معکوس، تعمیر و بازسازی گیربکس سایکلو و گیربکس سیکلوئیدی فعالیت می‌کند و امکان بررسی گیربکس بر اساس مشخصات فنی، نمونه موجود، عکس پلاک یا شرایط کاری خط تولید وجود دارد.

نیاز به انتخاب، ساخت یا تعمیر گیربکس سایکلو دارید؟
مشخصات فنی، عکس پلاک یا اطلاعات گیربکس سیکلوئیدی را ارسال کنید تا بررسی مهندسی انجام شود.

گیربکس سایکلو چیست؟

گیربکس سایکلو یا گیربکس سیکلوئیدی نوعی گیربکس صنعتی است که با استفاده از حرکت خارج از مرکز یا اکسنتریک، مکانیزم سیکلوئیدی و مجموعه‌ای از پین‌ها و رولرها، سرعت دورانی ورودی را کاهش و گشتاور خروجی را افزایش می‌دهد.

در بازار ایران ممکن است این تجهیز با نام‌های زیر شناخته شود:

• گیربکس سایکلو
• گیربکس سیکلو
• گیربکس سیکلوئیدی
• سایکلو درایو
• Cyclo Gearbox
• Cycloidal Gearbox
• Cycloid Reducer

نکته: در بسیاری از کاربردهای صنعتی، اصطلاحات «گیربکس سایکلو» و «گیربکس سیکلوئیدی» برای اشاره به یک خانواده از گیربکس‌های دارای مکانیزم سیکلوئیدی استفاده می‌شوند؛ با این حال نام‌گذاری و آرایش محصول ممکن است بسته به سازنده متفاوت باشد.

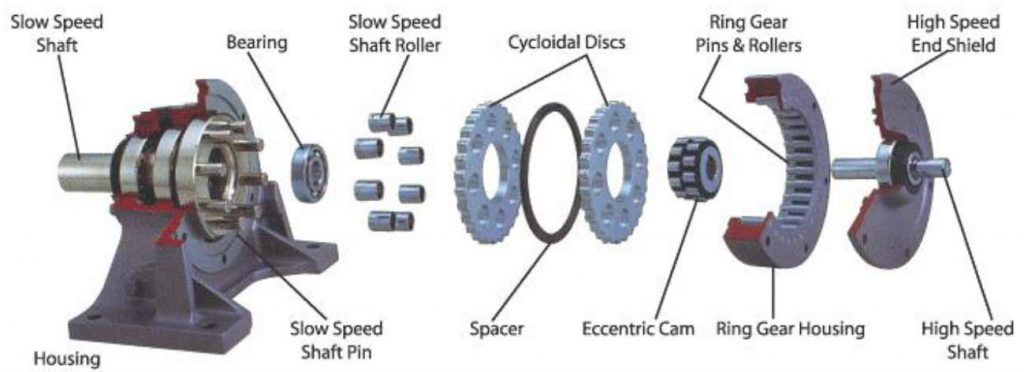

گیربکس سایکلو چگونه کار می‌کند؟

عملکرد گیربکس سایکلو به‌طور خلاصه به این صورت است:

ورودی → محور یا مکانیزم اکسنتریک → دیسک سیکلوئیدی → پین‌ها یا رولرهای محیطی → پین‌های خروجی → شفت خروجی

با چرخش شفت ورودی، مکانیزم اکسنتریک باعث حرکت خارج از مرکز دیسک سیکلوئیدی می‌شود. دیسک در میان پین‌ها یا رولرهای محیطی حرکت کرده و این حرکت از طریق مجموعه خروجی به شفت خروجی منتقل می‌شود. نتیجه این فرآیند، کاهش سرعت دورانی و افزایش گشتاور خروجی است.

اجزای اصلی گیربکس سایکلو

شناخت اجزا و عملکرد گیربکس سایکلو در فرآیند عیب‌یابی و تعمیر گیربکس‌های صنعتی اهمیت زیادی دارد. در صورت آسیب‌دیدگی، اجزایی مانند دیسک سیکلوئیدی، پین‌ها، رولرها، شفت، بیرینگ و آب‌بند باید از نظر سایش، شکست، لقی و تغییر شکل بررسی شوند.

کاربردهای گیربکس سایکلو و سیکلوئیدی

گیربکس سایکلو در کاربردهایی که به کاهش دور، افزایش گشتاور و عملکرد مداوم صنعتی نیاز دارند استفاده می‌شود. از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• صنایع فولاد و خطوط نورد
• صنایع نفت، گاز و پتروشیمی
• صنایع غذایی و خوراک دام و طیور
• نوار نقاله‌ها و سیستم‌های انتقال مواد
• میکسرها و تجهیزات فرآیندی
• ماشین‌آلات تولیدی و خطوط مونتاژ
• صنایع معدنی و فرآوری مواد
• تجهیزات با فضای نصب محدود
• برخی کاربردهای دقیق و رباتیک

مزایا و محدودیت‌های گیربکس سایکلو

مزایای گیربکس سایکلو

• امکان دستیابی به نسبت تبدیل بالا
• ظرفیت گشتاور مناسب در ابعاد نسبتاً فشرده
• توزیع بار بین نقاط متعدد تماس در مکانیزم
• امکان استفاده در بسیاری از کاربردهای صنعتی سنگین
• لقی کم در طراحی‌های مناسب
• قابلیت طراحی در نسبت‌ها و آرایش‌های مختلف
• قابلیت تعمیر، بازسازی و مهندسی معکوس در بسیاری از نمونه‌ها

محدودیت‌ها و نکات مهم

• ساخت و تعمیر آن نیازمند دقت ابعادی مناسب است.
• تلرانس اجزای داخلی می‌تواند بر عملکرد و عمر گیربکس تأثیر بگذارد.
• وضعیت بیرینگ‌ها، پین‌ها و اجزای سیکلوئیدی باید به‌صورت دقیق بررسی شود.
• انتخاب روانکار مناسب برای عملکرد و کاهش سایش اهمیت دارد.
• مونتاژ نادرست می‌تواند موجب افزایش لقی، ارتعاش یا دمای کاری شود.

مقایسه گیربکس سایکلو با گیربکس خورشیدی و حلزونی

انتخاب بین گیربکس سایکلو، خورشیدی و حلزونی باید بر اساس توان موتور، سرعت ورودی، سرعت خروجی، گشتاور موردنیاز، نوع بار، شرایط کاری، فضای نصب، راندمان و ضریب سرویس انجام شود.

مشخصات فنی مهم در انتخاب گیربکس سایکلو

نسبت تبدیل گیربکس سایکلو

یکی از مهم‌ترین مشخصات در انتخاب گیربکس سایکلو، نسبت تبدیل است.

فرمول نسبت تبدیل:

i = n₁ / n₂

که در آن:

• i = نسبت تبدیل
• n₁ = سرعت ورودی بر حسب rpm
• n₂ = سرعت خروجی بر حسب rpm

برای مثال، اگر سرعت ورودی ۱۵۰۰ دور بر دقیقه و سرعت خروجی ۳۰ دور بر دقیقه باشد:

i = 1500 / 30 = 50

بنابراین نسبت تبدیل موردنیاز تقریباً 50:1 خواهد بود.

گشتاور تقریبی خروجی نیز به‌صورت ساده می‌تواند از رابطه زیر برآورد شود:

T ≈ 9550 × P / n

که در آن:

• P = توان بر حسب kW
• n = سرعت خروجی بر حسب rpm
• T = گشتاور بر حسب N·m

روش انتخاب گیربکس سایکلو

برای انتخاب گیربکس سایکلو یا گیربکس سیکلوئیدی، پیشنهاد می‌شود اطلاعات زیر مشخص شود:

1. توان موتور
2. سرعت ورودی
3. سرعت خروجی موردنیاز
4. گشتاور موردنیاز در خروجی
5. نوع بار و شرایط ضربه‌ای
6. ساعات کارکرد روزانه
7. ضریب سرویس
8. فضای موجود برای نصب
9. شرایط محیطی و دمای کاری

پس از تعیین این اطلاعات، نسبت تبدیل موردنیاز و ظرفیت گشتاور محاسبه شده و گیربکس مناسب انتخاب می‌شود.

مشاهده محاسبات و ابزارهای مهندسی

روش شماره‌گذاری و مدل گیربکس سایکلو

روش‌های نصب گیربکس سیکلوئیدی

تعمیر و بازسازی گیربکس سایکلو

تعمیر گیربکس سایکلو باید پس از بررسی دقیق وضعیت اجزای داخلی انجام شود. در فرآیند تعمیر، وضعیت پوسته، شفت‌ها، بیرینگ‌ها، پین‌ها، رولرها، دیسک سیکلوئیدی، آب‌بندها و روانکار بررسی می‌شود.

مراحل کلی تعمیر گیربکس سایکلو

1. بازرسی اولیه: بررسی وضعیت ظاهری و عملکرد گیربکس.
2. دمونتاژ: باز کردن اصولی مجموعه و ثبت وضعیت قطعات.
3. اندازه‌گیری: کنترل شفت‌ها، پین‌ها، محل بیرینگ و ابعاد بحرانی.
4. تحلیل خرابی: بررسی سایش، شکست، خوردگی، لقی و تغییر شکل.
5. ساخت یا بازسازی قطعات: در صورت نیاز به بازسازی اجزای آسیب‌دیده.
6. مونتاژ: کنترل ابعاد، تلرانس و لقی.
7. تست: بررسی عملکرد، دما، ارتعاش و نشتی.

برای خدمات تخصصی بیشتر می‌توانید صفحه تعمیر گیربکس صنعتی را نیز بررسی کنید.

ساخت و مهندسی معکوس گیربکس سایکلو

در صورت نبود نقشه، کاتالوگ یا قطعات یدکی، امکان بررسی نمونه موجود برای مهندسی معکوس وجود دارد. این فرآیند می‌تواند شامل برداشت ابعادی، مدل‌سازی، تحلیل اجزای داخلی و بررسی شرایط کاری باشد.

خدمات قابل بررسی

• برداشت ابعادی
• مدل‌سازی سه‌بعدی
• طراحی قطعات
• انتخاب متریال
• ساخت قطعات
• بررسی عملیات حرارتی
• مونتاژ
• تست عملکرد

تفاوت گیربکس سایکلو و سیکلو درایو چیست؟

در بازار صنعتی، اصطلاحات گیربکس سایکلو، گیربکس سیکلوئیدی و سایکلو درایو ممکن است برای تجهیزات مرتبط با مکانیزم سیکلوئیدی استفاده شوند. با این حال، آرایش محصول می‌تواند متفاوت باشد.

در برخی نمونه‌ها، گیربکس به‌صورت یک واحد مستقل بین موتور و تجهیز مصرف‌کننده نصب می‌شود. در برخی آرایش‌ها نیز مجموعه کاهش‌دهنده ممکن است به‌صورت یکپارچه یا کوپل‌شده با موتور ارائه شود که معمولاً با عنوان‌هایی مانند Cyclo Drive شناخته می‌شود.

صفحه سیکلوئیدی در گیربکس سایکلو

دیسک یا صفحه سیکلوئیدی یکی از اجزای اصلی این نوع گیربکس است. این قطعه دارای پروفیل ویژه‌ای بوده و دقت ساخت آن می‌تواند بر کیفیت عملکرد، لقی، انتقال نیرو و عمر کاری مجموعه تأثیر مستقیم داشته باشد.

طراحی و ساخت صفحه سیکلوئیدی نیازمند محاسبات دقیق هندسی، کنترل تلرانس‌ها و در بسیاری از موارد استفاده از ماشین‌آلات دقیق مانند CNC است. پین‌ها، رولرها و بیرینگ مرکزی نیز در عملکرد صحیح مجموعه نقش مهمی دارند.

روانکاری مناسب نیز یکی از عوامل مهم در افزایش عمر قطعات داخلی گیربکس سایکلو محسوب می‌شود.

قیمت گیربکس سایکلو چگونه تعیین می‌شود؟

قیمت گیربکس سایکلو به عوامل مختلفی بستگی دارد، از جمله:

• توان
• نسبت تبدیل
• گشتاور خروجی
• ابعاد و سایز گیربکس
• نوع نصب
• برند یا سازنده
• کیفیت و دقت ساخت
• شرایط کاری
• نیاز به ساخت، تعمیر یا بازسازی

برای بررسی دقیق‌تر، بهتر است عکس پلاک، مدل گیربکس، توان موتور، دور ورودی و دور خروجی ارائه شود.

خدمات ماتسوکو برای گیربکس سایکلو

مشخصات گیربکس سایکلو خود را برای بررسی ارسال کنید
توان، دور ورودی، دور خروجی، نسبت تبدیل، عکس پلاک یا تصاویر گیربکس می‌تواند در بررسی فنی کمک کند.

سوالات متداول درباره گیربکس سایکلو

گیربکس سایکلو چیست؟

گیربکس سایکلو یا گیربکس سیکلوئیدی نوعی گیربکس کاهنده دور است که با استفاده از مکانیزم سیکلوئیدی، سرعت ورودی را کاهش و گشتاور خروجی را افزایش می‌دهد.

آیا گیربکس سایکلو و گیربکس سیکلوئیدی یکی هستند؟

در بسیاری از کاربردهای صنعتی و در بازار ایران، اصطلاح گیربکس سایکلو برای اشاره به گیربکس سیکلوئیدی استفاده می‌شود. با این حال، نام‌گذاری تجاری و ساختار محصول ممکن است بین سازندگان متفاوت باشد.

گیربکس سایکلو چه کاربردی دارد؟

از این گیربکس در خطوط تولید، نوار نقاله‌ها، صنایع فولاد، معدن، پتروشیمی، صنایع غذایی و بسیاری از ماشین‌آلات صنعتی استفاده می‌شود.

چگونه گیربکس سایکلو مناسب را انتخاب کنیم؟

برای انتخاب، باید توان موتور، دور ورودی، دور خروجی، نسبت تبدیل، گشتاور موردنیاز، نوع بار، ساعات کار و شرایط نصب بررسی شود.

آیا گیربکس سایکلو قابل تعمیر است؟

بله. بسته به وضعیت پوسته و اجزای اصلی، قطعاتی مانند بیرینگ، آب‌بند، شفت، پین‌ها و سایر اجزای داخلی می‌توانند بررسی، تعمیر، بازسازی یا در صورت نیاز تعویض شوند.

علائم نیاز به تعمیر گیربکس سایکلو چیست؟

افزایش صدا، لرزش غیرعادی، افزایش دما، نشتی روانکار، کاهش عملکرد، ایجاد لقی یا آسیب به اجزای داخلی از مواردی هستند که باید بررسی شوند.

آیا امکان ساخت یا مهندسی معکوس گیربکس سایکلو وجود دارد؟

در صورت وجود نمونه، اطلاعات فنی یا امکان برداشت ابعادی، می‌توان فرآیند بررسی مهندسی، طراحی و ساخت قطعات یا مجموعه موردنیاز را ارزیابی کرد.

قیمت گیربکس سایکلو چگونه مشخص می‌شود؟

قیمت به توان، نسبت تبدیل، گشتاور، سایز، نوع نصب، برند، کیفیت ساخت و شرایط کاری بستگی دارد.

مشاوره، انتخاب، ساخت و تعمیر گیربکس سایکلو

اگر برای خرید، انتخاب، تعمیر، بازسازی یا ساخت گیربکس سایکلو و گیربکس سیکلوئیدی به بررسی فنی نیاز دارید، مشخصات دستگاه یا گیربکس موجود را ارسال کنید.

اطلاعاتی مانند عکس پلاک، توان موتور، دور ورودی، دور خروجی، نسبت تبدیل، گشتاور، نوع بار و تصاویر گیربکس می‌تواند در بررسی دقیق‌تر کمک کند.
