گیربکس صنعتی یکی از مهمترین اجزای سیستم انتقال قدرت در ماشینآلات صنعتی است. وظیفه اصلی آن انتقال توان از موتور به مصرفکننده، تغییر سرعت دوران، افزایش یا کاهش گشتاور و تطبیق مشخصات خروجی با نیاز تجهیزات است. عملکرد صحیح گیربکس تأثیر مستقیمی بر راندمان خط تولید، مصرف انرژی، طول عمر تجهیزات و هزینههای نگهداری دارد.
عملکرد گیربکس صنعتی
در این مقاله با نحوه عملکرد گیربکس صنعتی، نقش اجزای داخلی، عوامل مؤثر بر راندمان، دلایل افت عملکرد و روشهای بهینهسازی آن آشنا میشوید.
اگر فرصت مطالعه کامل مقاله را ندارید، این بخش را بخوانید:
گیربکس صنعتی یکی از مهمترین اجزای سیستم انتقال قدرت در ماشینآلات صنعتی است که وظیفه آن تغییر سرعت، افزایش یا کاهش گشتاور و انتقال توان موتور به تجهیزات مکانیکی است. انتخاب صحیح نوع گیربکس و شناخت نحوه عملکرد آن، تأثیر مستقیمی بر راندمان، طول عمر تجهیزات و کاهش هزینههای تعمیر و نگهداری دارد.
در این راهنمای جامع با نحوه عملکرد گیربکس صنعتی، اجزای داخلی، مسیر انتقال قدرت، نسبت تبدیل، تأثیر راندمان بر عملکرد، عوامل مؤثر بر گشتاور خروجی، انواع گیربکسهای صنعتی و کاربرد هر یک آشنا خواهید شد. همچنین در ادامه با نکات تخصصی انتخاب، نگهداری و عیبیابی گیربکس آشنا میشوید.
اگر قصد انتخاب یا خرید گیربکس صنعتی، بررسی عملکرد یک سیستم انتقال قدرت یا افزایش راندمان تجهیزات کارخانه را دارید، این مقاله تمامی اطلاعات موردنیاز را در اختیار شما قرار میدهد.
به طور خلاصه، وظایف اصلی یک گیربکس صنعتی عبارتاند از:
در بسیاری از صنایع، عملکرد مناسب گیربکس مستقیماً بر کیفیت تولید، میزان مصرف انرژی، هزینههای تعمیرات و میزان توقف خط تولید اثر میگذارد. به همین دلیل شناخت دقیق نحوه عملکرد گیربکس برای مهندسان، تکنسینهای نگهداری، مدیران فنی و حتی دانشجویان مهندسی مکانیک اهمیت زیادی دارد.
آیا در انتخاب گیربکس مناسب برای پروژه خود تردید دارید؟
کارشناسان ماتسوکو میتوانند بر اساس توان موتور، گشتاور موردنیاز، شرایط کاری و نوع بار، مناسبترین گیربکس صنعتی را به شما پیشنهاد دهند.
گیربکس صنعتی با تغییر نسبت انتقال بین محور ورودی و خروجی، شرایط لازم برای عملکرد صحیح ماشینآلات را فراهم میکند. اگر موتور مستقیماً به دستگاه متصل شود، در بسیاری از کاربردهای صنعتی سرعت بیش از حد و گشتاور ناکافی خواهد بود. گیربکس این عدم تطابق را برطرف کرده و توان موتور را به شکلی قابل استفاده در اختیار تجهیزات قرار میدهد.
وظایف اصلی گیربکس صنعتی عبارتاند از:
در واقع، گیربکس نقش واسطهای هوشمند بین موتور و مصرفکننده توان را ایفا میکند و باعث میشود انرژی تولیدشده توسط موتور با بیشترین بازده در اختیار ماشین قرار گیرد.
یکی از مهمترین ویژگیهای گیربکس، ایجاد تعادل میان سرعت و گشتاور است. در یک سیستم انتقال قدرت، با کاهش سرعت خروجی معمولاً گشتاور افزایش مییابد و بالعکس. این ویژگی امکان استفاده از موتورهای استاندارد را در کاربردهای بسیار متنوع فراهم میکند.

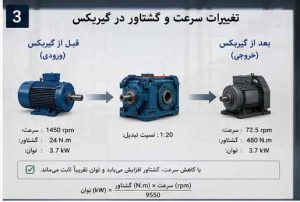

بهعنوان مثال، یک الکتروموتور چهارقطب با سرعت حدود ۱۴۵۰ دور بر دقیقه ممکن است برای راهاندازی یک نوار نقاله مناسب نباشد. با استفاده از گیربکس، سرعت خروجی میتواند به حدود ۴۰ دور بر دقیقه کاهش یابد و در مقابل، گشتاور خروجی چندین برابر افزایش پیدا کند؛ تغییری که برای به حرکت درآوردن بارهای سنگین ضروری است.
| صنعت | وظیفه اصلی گیربکس |
|---|---|
| فولاد | انتقال گشتاور بسیار بالا برای نورد و خطوط تولید |
| معدن | حرکت تجهیزات سنگین و مقاوم در برابر شوک |
| سیمان | کنترل سرعت کوره، آسیاب و نوار نقاله |
| پتروشیمی | انتقال توان با دقت و پایداری بالا |
| صنایع غذایی | کنترل سرعت خطوط تولید و بستهبندی |
| جرثقیل | افزایش گشتاور برای جابهجایی بار |
| نیروگاه | انتقال مطمئن توان در تجهیزات دوار |
عملکرد گیربکس زمانی در بهترین وضعیت قرار دارد که:
در این شرایط، علاوه بر افزایش راندمان، مصرف انرژی کاهش یافته و احتمال خرابیهای ناگهانی نیز به حداقل میرسد.
گیربکس صنعتی انرژی مکانیکی تولیدشده توسط الکتروموتور یا موتور احتراق داخلی را دریافت کرده و با استفاده از مجموعهای از چرخدندهها، شفتها و یاتاقانها، سرعت و گشتاور را متناسب با نیاز دستگاه تغییر میدهد.
در اکثر ماشینآلات صنعتی، موتور با سرعت بالا و گشتاور پایین کار میکند؛ در حالی که بسیاری از تجهیزات مانند نوار نقاله، میکسر، آسیاب، اکسترودر، جرثقیل و تجهیزات معدنی به سرعت کمتر و گشتاور بیشتری نیاز دارند. گیربکس این اختلاف را با تغییر نسبت انتقال جبران میکند.
به بیان ساده، گیربکس انرژی را تولید نمیکند، بلکه همان توان ورودی را با تغییر نسبت سرعت و گشتاور به شکلی مناسب برای کاربرد موردنظر منتقل میکند. این موضوع باعث افزایش راندمان سیستم، کاهش استهلاک قطعات و بهبود عملکرد ماشینآلات میشود.
در یک سیستم انتقال قدرت صنعتی، گیربکس نقش واسطهای بین موتور و ماشین مصرفکننده را ایفا میکند. انرژی مکانیکی تولیدشده توسط موتور ابتدا وارد شفت ورودی گیربکس میشود، سپس از طریق مجموعهای از چرخدندهها با نسبتهای مشخص منتقل شده و در نهایت از شفت خروجی به تجهیزات صنعتی میرسد.
در این فرآیند، توان تقریباً ثابت باقی میماند؛ اما سرعت و گشتاور مطابق نسبت تبدیل تغییر میکنند. به همین دلیل گیربکس میتواند موتورهای استاندارد را برای کاربردهای بسیار متنوع صنعتی قابل استفاده کند.
فرآیند انتقال قدرت را میتوان در هفت مرحله اصلی خلاصه کرد:
۱. الکتروموتور یا موتور محرک
موتور انرژی الکتریکی یا سوخت را به انرژی مکانیکی تبدیل میکند و محور خود را با سرعت مشخص به حرکت درمیآورد. در صنایع، سرعت رایج موتورهای چهارقطب حدود ۱۴۵۰ دور بر دقیقه است.
↓
۲. کوپلینگ (Coupling)
کوپلینگ، شفت موتور را به شفت ورودی گیربکس متصل میکند و ضمن انتقال گشتاور، بخشی از خطاهای هممحوری و ارتعاشات را جذب میکند.
↓
۳. شفت ورودی گیربکس
شفت ورودی اولین قطعهای است که توان موتور را دریافت میکند. این شفت باید در برابر گشتاور، بارهای شعاعی و بارهای محوری مقاومت کافی داشته باشد.
↓
۴. مجموعه چرخدندهها

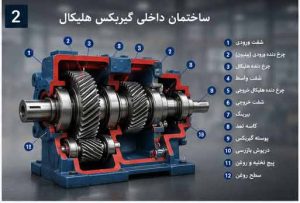

قلب اصلی گیربکس، مجموعه چرخدندهها است. بسته به نوع گیربکس (هلیکال، خورشیدی، حلزونی، مخروطی و…) نسبت انتقال در این قسمت ایجاد میشود. تعداد مراحل درگیری چرخدندهها، دقت ساخت و کیفیت پرداخت سطح دندهها تأثیر مستقیمی بر راندمان و طول عمر گیربکس دارند.
↓
۵. یاتاقانها و سیستم نگهدارنده
یاتاقانها وظیفه دارند موقعیت دقیق شفتها را حفظ کرده و بارهای واردشده را تحمل کنند. انتخاب صحیح نوع یاتاقان و روانکاری مناسب، نقش مهمی در کاهش اصطکاک و افزایش عمر گیربکس دارد.
↓
۶. شفت خروجی
پس از عبور توان از مجموعه چرخدندهها، شفت خروجی گشتاور و سرعت جدید را به ماشین منتقل میکند. این شفت معمولاً تحت بیشترین گشتاور سیستم قرار دارد و طراحی آن باید با ضریب اطمینان مناسب انجام شود.
↓
۷. ماشین مصرفکننده
در نهایت توان اصلاحشده به تجهیزاتی مانند نوار نقاله، میکسر، آسیاب، جرثقیل، اکسترودر، پمپ یا سایر ماشینآلات صنعتی منتقل میشود تا فرآیند موردنظر انجام گیرد.
| قطعه | وظیفه | تأثیر بر عملکرد |
|---|---|---|
| موتور | تولید توان مکانیکی | تعیین توان ورودی |
| کوپلینگ | انتقال گشتاور و جبران ناهممحوری | کاهش لرزش |
| شفت ورودی | دریافت توان موتور | انتقال پایدار نیرو |
| چرخدندهها | تغییر نسبت انتقال | کنترل سرعت و گشتاور |
| یاتاقانها | تحمل بارها و هدایت شفت | کاهش اصطکاک |
| شفت خروجی | انتقال توان نهایی | تحمل بیشترین گشتاور |
| ماشین صنعتی | مصرف توان | انجام فرآیند تولید |
یکی از رایجترین برداشتهای نادرست این است که گیربکس «توان را افزایش میدهد». در واقع، گیربکس توان تولید نمیکند و تنها نحوه توزیع آن را تغییر میدهد.
به طور کلی:
به همین دلیل، طراحی دقیق چرخدندهها، انتخاب یاتاقان مناسب، روانکاری صحیح و کیفیت ساخت، همگی در دستیابی به راندمان بالا و عملکرد پایدار نقش اساسی دارند.
در گیربکسهای صنعتی مدرن، بیشترین تلفات انرژی معمولاً در این بخشها رخ میدهد:
به همین دلیل، بهینهسازی مسیر انتقال قدرت نهتنها باعث افزایش راندمان میشود، بلکه عمر مفید گیربکس و سایر تجهیزات انتقال قدرت را نیز بهطور قابل توجهی افزایش میدهد.
عملکرد یک گیربکس صنعتی تنها به کیفیت چرخدندهها وابسته نیست. این تجهیز از مجموعهای از قطعات مکانیکی تشکیل شده است که هر کدام وظیفه مشخصی در انتقال قدرت، کاهش تلفات انرژی و افزایش طول عمر سیستم دارند. خرابی یا عملکرد نامناسب هر یک از این اجزا میتواند راندمان کل گیربکس را تحت تأثیر قرار دهد.
مهمترین اجزای مؤثر در عملکرد گیربکس عبارتاند از:
در ادامه، نقش هر یک از این اجزا را بررسی میکنیم.
مزده : برای انجام محاسبات مهندسی از اینجا وارد شوید:
شفت ورودی اولین قطعهای است که توان تولیدشده توسط موتور را دریافت میکند. این توان معمولاً از طریق کوپلینگ یا تسمه به شفت منتقل میشود.
وظایف اصلی شفت ورودی عبارتاند از:
هرگونه خمیدگی، لقی یا عدم هممحوری شفت ورودی میتواند باعث افزایش لرزش، سایش بیرینگها و کاهش راندمان گیربکس شود.
چرخدندهها مهمترین عنصر انتقال قدرت در گیربکس هستند. این قطعات با درگیر شدن دندانههای خود، توان مکانیکی را از یک محور به محور دیگر منتقل کرده و همزمان نسبت سرعت و گشتاور را تغییر میدهند.
نوع چرخدنده بهکاررفته، تأثیر مستقیمی بر عملکرد گیربکس دارد.
به عنوان مثال:
دقت ماشینکاری، کیفیت عملیات حرارتی، سختی سطح دندانهها و نوع روانکاری از مهمترین عواملی هستند که عملکرد این بخش را تعیین میکنند.
پس از عبور توان از مجموعه چرخدندهها، نیرو به شفت خروجی منتقل میشود. این شفت وظیفه دارد توان را با سرعت و گشتاور موردنظر به ماشین یا تجهیز مصرفکننده منتقل کند.
در بسیاری از کاربردهای صنعتی، شفت خروجی تحت بارهای سنگین قرار دارد. بنابراین طراحی مناسب، انتخاب جنس صحیح و استفاده از بیرینگهای مناسب برای جلوگیری از تغییر شکل یا شکست آن ضروری است.
بیرینگها وظیفه نگهداری شفتها و کاهش اصطکاک بین قطعات متحرک را بر عهده دارند. اگر بیرینگها عملکرد مناسبی نداشته باشند، حتی بهترین چرخدندهها نیز نمیتوانند راندمان مطلوبی ارائه دهند.
خرابی بیرینگ معمولاً با علائمی مانند:
همراه است.
به همین دلیل، انتخاب صحیح نوع بیرینگ و اجرای برنامه روانکاری و پایش وضعیت، نقش مهمی در عملکرد بلندمدت گیربکس دارد.
روغن یا گریس مناسب، تنها برای کاهش اصطکاک استفاده نمیشود؛ بلکه وظایف مهم دیگری نیز بر عهده دارد، از جمله:
انتخاب ویسکوزیته مناسب، کیفیت روغن و زمانبندی صحیح تعویض آن از مهمترین عوامل حفظ راندمان گیربکس هستند.
پوسته گیربکس علاوه بر نگهداری قطعات داخلی، وظیفه حفظ هممحوری اجزا، جلوگیری از ورود آلودگی و کمک به دفع حرارت را نیز بر عهده دارد.
در گیربکسهای بزرگ، طراحی پرههای خنککننده یا استفاده از سیستمهای گردش روغن و مبدلهای حرارتی نیز برای کنترل دما در نظر گرفته میشود.
یکی از مهمترین پارامترهایی که عملکرد گیربکس را تعیین میکند، نسبت تبدیل (Gear Ratio) است. نسبت تبدیل نشان میدهد که سرعت دوران شفت خروجی نسبت به شفت ورودی چه تغییری کرده و در مقابل، گشتاور خروجی چگونه افزایش یا کاهش یافته است.
بهعنوان مثال، اگر یک گیربکس دارای نسبت تبدیل 10:1 باشد، به این معناست که شفت خروجی به ازای هر ۱۰ دور شفت ورودی، تنها یک دور میچرخد. در نتیجه، سرعت خروجی کاهش یافته و گشتاور خروجی تقریباً ۱۰ برابر (با در نظر گرفتن راندمان گیربکس) افزایش مییابد.
این ویژگی باعث میشود موتورهای استاندارد بتوانند تجهیزات سنگین مانند نوار نقالهها، آسیابها، جرثقیلها و میکسرهای صنعتی را بدون نیاز به افزایش توان موتور به حرکت درآورند.
برای درک بهتر عملکرد گیربکس، باید رابطه بین سه کمیت اصلی را بشناسیم:
در یک گیربکس، با کاهش سرعت دوران، گشتاور افزایش مییابد؛ اما توان خروجی تقریباً برابر با توان ورودی است و تنها بخشی از آن به دلیل اصطکاک و تلفات مکانیکی از بین میرود.
به همین دلیل، انتخاب نسبت تبدیل مناسب باید بر اساس نیاز واقعی ماشین، گشتاور موردنیاز، سرعت عملکرد و شرایط کاری انجام شود
یکی از مهمترین شاخصهای ارزیابی عملکرد گیربکس صنعتی، راندمان (Efficiency) است. راندمان نشان میدهد چه مقدار از توان ورودی، بدون اتلاف قابل توجه، به شفت خروجی منتقل میشود.
هرچه راندمان بالاتر باشد، تلفات انرژی کمتر، مصرف برق پایینتر، تولید گرما کمتر و طول عمر تجهیزات بیشتر خواهد بود. به همین دلیل راندمان یکی از مهمترین معیارهای انتخاب گیربکس در صنایع مختلف محسوب میشود.
به طور کلی، راندمان گیربکس از رابطه زیر به دست میآید:
راندمان = توان خروجی ÷ توان ورودی × ۱۰۰
به عنوان مثال، اگر توان ورودی گیربکس ۱۰ کیلووات و توان خروجی آن ۹٫۵ کیلووات باشد، راندمان گیربکس برابر با ۹۵ درصد خواهد بود.
در یک سیستم ایدهآل، تمام توان ورودی بدون هیچ تلفاتی به خروجی منتقل میشود، اما در عمل بخشی از انرژی به دلایل مختلف از بین میرود و به گرما تبدیل میشود.
مهمترین منابع اتلاف انرژی عبارتاند از:
هرچه کیفیت طراحی و ساخت گیربکس بهتر باشد، این تلفات کمتر خواهد بود.
راندمان در انواع گیربکس یکسان نیست و به نوع مکانیزم انتقال قدرت بستگی دارد.

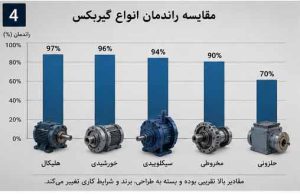

| نوع گیربکس | راندمان تقریبی | ویژگی عملکردی |
|---|---|---|
| هلیکال | ۹۵ تا ۹۸٪ | انتقال نرم، صدای کم و راندمان بالا |
| خورشیدی | ۹۴ تا ۹۷٪ | گشتاور زیاد در ابعاد کوچک |
| مخروطی (Bevel) | ۹۴ تا ۹۷٪ | مناسب انتقال نیرو بین محورهای متقاطع |
| سیکلوئیدی | ۹۰ تا ۹۶٪ | مقاومت بالا در برابر شوک و اضافهبار |
| حلزونی | ۵۰ تا ۹۰٪ | نسبت تبدیل زیاد، اما اصطکاک بیشتر |
نکته: اعداد فوق تقریبی هستند و بسته به کیفیت ساخت، شرایط نصب، روانکاری و میزان بارگذاری میتوانند تغییر کنند.

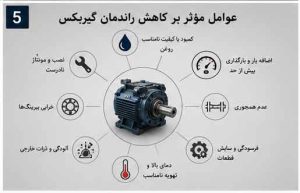

راندمان تنها به نوع گیربکس وابسته نیست. عوامل متعددی میتوانند باعث افزایش یا کاهش آن شوند.
دقت ماشینکاری چرخدندهها، کیفیت عملیات حرارتی، صافی سطح دندانهها و تلرانسهای مونتاژ، تأثیر مستقیمی بر میزان اصطکاک و راندمان دارند.
روغن مناسب باعث تشکیل لایه محافظ بین دندانهها شده و اصطکاک را به حداقل میرساند.
در مقابل، استفاده از روغن نامناسب یا تعویض دیرهنگام آن میتواند باعث:
شود.
افزایش بیش از حد دما باعث کاهش ویسکوزیته روغن، افت کیفیت روانکاری و افزایش سایش قطعات میشود.
به همین دلیل کنترل دمای گیربکس یکی از مهمترین برنامههای نگهداری پیشگیرانه است.
هر گیربکس برای محدوده مشخصی از بار طراحی شده است.
اگر بار واردشده کمتر یا بیشتر از مقدار طراحی باشد، راندمان کاهش پیدا میکند و احتمال خرابی افزایش مییابد.
هممحوری نامناسب بین موتور، کوپلینگ و گیربکس باعث ایجاد نیروهای اضافی روی شفتها و بیرینگها شده و در نتیجه:
در بسیاری از کارخانهها، کاهش عملکرد گیربکس بهصورت تدریجی اتفاق میافتد و تا زمان بروز خرابی جدی، مورد توجه قرار نمیگیرد.
رایجترین عوامل عبارتاند از:
هر یک از این عوامل میتواند بهتنهایی یا در کنار سایر عوامل، باعث کاهش راندمان و افزایش هزینههای تعمیرات شود
.
اگر بخواهیم تنها یک عامل را به عنوان مهمترین عامل افزایش عمر و عملکرد گیربکس معرفی کنیم، آن عامل روانکاری صحیح است.
روغن مناسب علاوه بر کاهش اصطکاک، وظایف مهم دیگری نیز بر عهده دارد:
بررسی منظم سطح روغن، کنترل آلودگی و تعویض بهموقع آن، سادهترین و کمهزینهترین اقدام برای افزایش راندمان و کاهش خرابیهای گیربکس است.
حتی باکیفیتترین گیربکسهای صنعتی نیز در صورت نصب نادرست، نگهداری نامناسب یا کار در شرایط خارج از محدوده طراحی، ممکن است دچار افت عملکرد شوند. نکته مهم این است که گیربکس معمولاً قبل از خرابی کامل، علائم هشداردهندهای از خود نشان میدهد. تشخیص زودهنگام این علائم میتواند از توقف خط تولید و هزینههای سنگین تعمیرات جلوگیری کند.

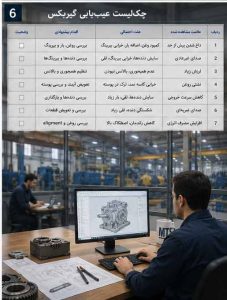

در ادامه، رایجترین مشکلات عملکردی گیربکس و دلایل احتمالی هر یک را بررسی میکنیم.
افزایش دمای گیربکس یکی از اولین نشانههای کاهش راندمان یا وجود اشکال در سیستم انتقال قدرت است. بالا رفتن دما علاوه بر کاهش کیفیت روانکاری، باعث تسریع سایش قطعات و کاهش عمر مفید گیربکس میشود.
گیربکس شما داغ میشود یا صدای غیرعادی دارد؟
قبل از تعویض گیربکس، با کارشناسان فنی ماتسوکو مشورت کنید. در بسیاری از موارد، با عیبیابی صحیح و سرویس بهموقع میتوان از هزینههای سنگین جلوگیری کرد.
افزایش صدا معمولاً نشاندهنده وجود ایراد در یکی از اجزای داخلی گیربکس است. نوع صدا میتواند اطلاعات ارزشمندی درباره محل خرابی ارائه دهد.
اگر صدای گیربکس بهصورت ناگهانی افزایش پیدا کند، بهتر است دستگاه متوقف و علت آن بررسی شود؛ زیرا ادامه کار ممکن است باعث آسیب جدی به چرخدندهها یا شفتها شود.
لرزش بیش از حد نهتنها عملکرد گیربکس را کاهش میدهد، بلکه میتواند باعث خرابی بیرینگها، شکست شفت و حتی آسیب به تجهیزات متصل شود.
گاهی گیربکس بدون ایجاد صدا یا لرزش محسوس، بهتدریج راندمان خود را از دست میدهد. این وضعیت معمولاً با افزایش مصرف انرژی، کاهش سرعت خروجی یا افزایش دمای کاری همراه است.

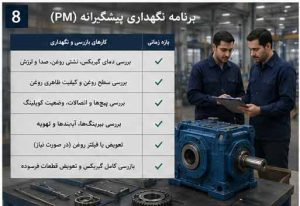

بهبود عملکرد گیربکس تنها به تعویض قطعات محدود نمیشود. در بسیاری از موارد، با اجرای یک برنامه نگهداری منظم میتوان راندمان را افزایش داد و هزینههای تعمیرات را کاهش داد.
| مورد بررسی | وضعیت مطلوب | اقدام در صورت مشاهده مشکل |
|---|---|---|
| دمای بدنه | در محدوده مجاز سازنده | بررسی روانکاری، بار و خنککاری |
| سطح روغن | بین حداقل و حداکثر | تکمیل یا تعویض روغن |
| صدای گیربکس | یکنواخت و بدون ضربه | بررسی چرخدندهها و بیرینگها |
| لرزش | در محدوده استاندارد | کنترل هممحوری و بالانس |
| نشتی روغن | بدون نشتی | بررسی کاسهنمد و آببندها |
| مصرف انرژی موتور | مطابق طراحی | بررسی بارگذاری و راندمان گیربکس |
تمام گیربکسهای صنعتی یک وظیفه مشترک دارند؛ انتقال قدرت و تغییر سرعت و گشتاور. اما نحوه انجام این وظیفه، راندمان، تحمل بار، میزان صدا، ابعاد و کاربرد آنها با یکدیگر متفاوت است. انتخاب نوع مناسب گیربکس باید بر اساس شرایط کاری، میزان بار، سرعت موردنیاز و محیط بهرهبرداری انجام شود.
در ادامه، عملکرد رایجترین انواع گیربکسهای صنعتی را مقایسه میکنیم.

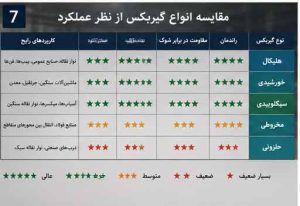

| نوع گیربکس | راندمان تقریبی | تحمل بار | مقاومت در برابر شوک | صدای کارکرد | کاربردهای رایج |
|---|---|---|---|---|---|
| هلیکال | ۹۵ تا ۹۸٪ | بسیار بالا | خوب | کم | خطوط تولید، نوار نقاله، صنایع فولاد |
| خورشیدی | ۹۴ تا ۹۷٪ | بسیار بالا | بسیار خوب | کم | جرثقیل، ماشینآلات سنگین، تجهیزات معدنی |
| سیکلوئیدی | ۹۰ تا ۹۶٪ | بسیار بالا | عالی | بسیار کم | صنایع سیمان، معدن، میکسرهای سنگین |
| حلزونی | ۵۰ تا ۹۰٪ | متوسط | متوسط | کم | تجهیزات سبک، دربهای صنعتی، انتقال با نسبت تبدیل بالا |
| مخروطی (Bevel) | ۹۴ تا ۹۷٪ | بالا | خوب | کم | انتقال قدرت بین محورهای متقاطع |
نکته: این جدول تنها یک مقایسه کلی است. برای بررسی تخصصی هر نوع گیربکس، مقاله اختصاصی همان نوع را مطالعه کنید.
اگرچه اصل عملکرد گیربکس در همه صنایع یکسان است، اما شرایط کاری، نوع بار و نیازهای هر صنعت باعث میشود معیارهای انتخاب و نگهداری متفاوت باشد.
در کارخانههای فولاد، گیربکسها معمولاً تحت بارهای سنگین و شوکهای مکانیکی قرار دارند. بنابراین تحمل گشتاور بالا، استحکام دندانهها و سیستم روانکاری مطمئن اهمیت زیادی دارد.
در آسیابها، کورههای دوار و نوار نقالهها، گیربکس باید بهصورت مداوم و در محیطی با گردوغبار زیاد کار کند. در این شرایط، کیفیت آببندی و نگهداری روغن نقش مهمی در حفظ عملکرد دارد.
تجهیزات معدنی با بارهای ضربهای و شرایط کاری سخت مواجه هستند. در این کاربردها معمولاً از گیربکسهایی با مقاومت بالا در برابر شوک، مانند گیربکسهای سیکلوئیدی یا خورشیدی استفاده میشود.
ماشین حساب انتخاب گیربکس سیکلوئیدی | Cyclo Drive سایزینگ | ماتسوکو
در صنایع غذایی علاوه بر راندمان، رعایت الزامات بهداشتی نیز اهمیت دارد. استفاده از روانکارهای مجاز و طراحی مناسب برای شستوشو از جمله نکات مهم در این صنعت است.
در این صنایع، قابلیت اطمینان، کارکرد مداوم و امکان پایش وضعیت (Condition Monitoring) اهمیت ویژهای دارد، زیرا توقف تجهیزات میتواند هزینههای بسیار بالایی ایجاد کند.
بسیاری از خرابیهای گیربکس ناشی از نقص طراحی یا کیفیت ساخت نیست، بلکه نتیجه اشتباهات در نصب، راهاندازی یا نگهداری است.
رایجترین این اشتباهات عبارتاند از:
در بسیاری از موارد، رعایت همین نکات ساده میتواند از بروز خرابیهای پرهزینه جلوگیری کند.
برای دستیابی به بهترین عملکرد، تنها توجه به نسبت تبدیل یا توان موتور کافی نیست. هنگام انتخاب گیربکس، موارد زیر باید بررسی شوند:
انتخاب صحیح گیربکس باعث افزایش راندمان، کاهش مصرف انرژی و افزایش عمر مفید کل سیستم انتقال قدرت خواهد شد.
گیربکس صنعتی قلب سیستم انتقال قدرت در بسیاری از ماشینآلات صنعتی است. عملکرد صحیح آن به مجموعهای از عوامل مانند طراحی مناسب، کیفیت ساخت، انتخاب نسبت تبدیل، روانکاری، هممحوری، شرایط بارگذاری و نگهداری منظم بستگی دارد.
درک صحیح نحوه عملکرد گیربکس به مهندسان و تکنسینها کمک میکند تا تجهیزات را بهدرستی انتخاب، بهرهبرداری و نگهداری کنند. در مقابل، بیتوجهی به عواملی مانند افزایش دما، لرزش، صدا یا کیفیت روانکاری میتواند باعث کاهش راندمان، افزایش هزینههای تعمیرات و توقف تولید شود.
اگر هدف شما افزایش طول عمر گیربکس و کاهش هزینههای عملیاتی است، اجرای یک برنامه منظم پایش وضعیت و نگهداری پیشگیرانه، بهترین سرمایهگذاری خواهد بود.
عملکرد اصلی گیربکس صنعتی انتقال توان از موتور به تجهیز مصرفکننده، کاهش یا افزایش سرعت دوران، تنظیم گشتاور و ایجاد شرایط مناسب برای کارکرد ماشینآلات است. گیربکس انرژی تولید نمیکند، بلکه با استفاده از مجموعهای از چرخدندهها، توان را با نسبت مناسب به خروجی منتقل میکند.
در یک سیستم انتقال قدرت، توان تقریباً ثابت باقی میماند. بنابراین زمانی که گیربکس سرعت دوران را کاهش میدهد، گشتاور خروجی متناسب با نسبت تبدیل افزایش مییابد. به همین دلیل میتوان با یک موتور نسبتاً کوچک، تجهیزات سنگین صنعتی را به حرکت درآورد.
خیر. گیربکس توان موتور را افزایش نمیدهد. وظیفه آن تنها تغییر نسبت بین سرعت و گشتاور است. در واقع به دلیل اصطکاک داخلی، مقدار کمی از توان نیز به صورت گرما تلف میشود.
مهمترین عوامل عبارتاند از:
بسته به نوع گیربکس، راندمان معمولاً بین ۹۰ تا ۹۸ درصد متغیر است. گیربکسهای هلیکال و خورشیدی معمولاً راندمان بالاتری نسبت به گیربکسهای حلزونی دارند.
افزایش دما معمولاً به یکی از دلایل زیر رخ میدهد:
خیر. برخی گیربکسها بهطور طبیعی صدای بیشتری نسبت به سایر انواع دارند. اما افزایش ناگهانی یا غیرعادی صدا میتواند نشانه خرابی چرخدندهها، بیرینگها، روانکاری نامناسب یا نصب نادرست باشد و باید بررسی شود.
بهترین روشها عبارتاند از:
خیر. هر نوع گیربکس برای شرایط کاری خاصی طراحی شده است. برای مثال، گیربکس هلیکال راندمان بالایی دارد، در حالی که گیربکس سیکلوئیدی مقاومت بیشتری در برابر بارهای ضربهای ارائه میدهد. انتخاب نوع مناسب باید بر اساس نیاز واقعی سیستم انجام شود.
علائم متداول عبارتاند از:
عملکرد گیربکس صنعتی تنها به انتقال قدرت محدود نمیشود؛ بلکه مجموعهای از عوامل مکانیکی، طراحی، روانکاری و نگهداری در کنار یکدیگر تعیین میکنند که یک گیربکس با چه راندمانی و چه طول عمری کار کند. شناخت نحوه عملکرد گیربکس، بررسی عوامل مؤثر بر کاهش راندمان و اجرای برنامههای نگهداری پیشگیرانه، میتواند هزینههای تعمیرات را کاهش داده، بهرهوری تجهیزات را افزایش دهد و از توقفهای ناخواسته خط تولید جلوگیری کند.
در انتخاب یا بهرهبرداری از گیربکس، توجه به مشخصات فنی، شرایط کاری، نوع بار و برنامه سرویس دورهای، اهمیت بالایی دارد. اگر این موارد بهدرستی رعایت شوند، گیربکس میتواند سالها با عملکرد پایدار و قابل اطمینان در خدمت سیستم انتقال قدرت باشد.
اگر قصد دارید شناخت عمیقتری از گیربکسهای صنعتی به دست آورید، پیشنهاد میشود مقالات زیر را نیز مطالعه کنید:
به مشاوره تخصصی نیاز دارید؟
اگر برای انتخاب، تعمیر، بهینهسازی یا تأمین گیربکس صنعتی به راهنمایی نیاز دارید، تیم فنی ماتسوکو آماده بررسی شرایط پروژه و ارائه راهکار متناسب با نیاز شما است.
گیربکسهای مقاوم در برابر مواد شیمیایی و محیطهای حککننده
سیستمهای تحت استانداردهای بهداشتی و ایمن غذایی
گیربکسهای سنگین و مقاوم برای بارهای فوقالعاده
سیستمهای انتقال نیرو برای ماشین آلات کشاورزی و صنعتی
گیربکس صنعتی با استفاده از مجموعهای از چرخدندهها، سرعت دوران موتور را متناسب با نیاز دستگاه تغییر میدهد. در این فرآیند، معمولاً سرعت خروجی کاهش یافته و گشتاور افزایش پیدا میکند تا توان موتور بهصورت بهینه به ماشینآلات صنعتی منتقل شود.
وظیفه اصلی گیربکس، انتقال توان، تغییر سرعت، تنظیم گشتاور و تطبیق عملکرد موتور با نیاز واقعی ماشینآلات صنعتی است. این کار باعث افزایش راندمان، کاهش استهلاک و بهبود عملکرد سیستم انتقال قدرت میشود.
خیر. گیربکس توان موتور را افزایش نمیدهد. توان تقریباً ثابت باقی میماند، اما با تغییر نسبت انتقال، سرعت و گشتاور تغییر میکنند. کاهش سرعت معمولاً با افزایش گشتاور همراه است و بخشی از توان نیز به دلیل اصطکاک داخلی به گرما تبدیل میشود.
در یک گیربکس صنعتی، کاهش سرعت خروجی باعث میشود همان توان در سرعت پایینتر منتقل شود؛ بنابراین گشتاور خروجی افزایش مییابد. این ویژگی برای راهاندازی تجهیزات سنگین مانند نوار نقاله، آسیاب، میکسر و جرثقیل ضروری است.
راندمان گیربکس به نوع چرخدنده، کیفیت ساخت، دقت مونتاژ، روانکاری، کیفیت یاتاقانها، هممحوری شفتها، دمای کاری و شرایط بارگذاری بستگی دارد. نگهداری صحیح نیز نقش مهمی در حفظ راندمان دارد.
گیربکس هلیکال برای انتقال نرم، کمصدا و پیوسته توان مناسب است، در حالی که گیربکس خورشیدی در ابعاد کوچکتر، گشتاور بالاتری را منتقل میکند و برای کاربردهای سنگین مانند جرثقیلها و ماشینآلات معدنی انتخاب مناسبی است.
نسبت تبدیل (Gear Ratio) نشان میدهد سرعت شفت خروجی چند برابر کمتر یا بیشتر از سرعت شفت ورودی است. برای مثال، نسبت تبدیل 1:20 یعنی اگر موتور با سرعت ۱۴۵۰ دور بر دقیقه کار کند، سرعت خروجی گیربکس حدود ۷۲٫۵ دور بر دقیقه خواهد بود. انتخاب نسبت تبدیل مناسب یکی از مهمترین عوامل در عملکرد صحیح ماشینآلات صنعتی است.
برای انتخاب نسبت تبدیل باید سرعت موردنیاز دستگاه، گشتاور موردنیاز، توان موتور، نوع بار، ساعات کارکرد، ضریب سرویس (Service Factor) و شرایط محیطی بررسی شوند. انتخاب نادرست نسبت تبدیل میتواند باعث کاهش راندمان، افزایش مصرف انرژی و خرابی زودرس گیربکس شود.
افزایش دمای گیربکس میتواند ناشی از روانکاری نامناسب، بارگذاری بیش از حد، هممحوری نامناسب شفتها، خرابی یاتاقانها، کیفیت پایین روغن، اصطکاک زیاد چرخدندهها یا تهویه نامناسب باشد. ادامه کار در دمای بالا باعث کاهش عمر روغن و افزایش استهلاک قطعات خواهد شد.
برخی از رایجترین علائم عبارتاند از:
مشاهده هر یک از این علائم نشان میدهد گیربکس باید در اسرع وقت بررسی شود.
زمان تعویض روغن به نوع گیربکس، نوع روغن، دمای کاری، شرایط محیطی و ساعات کارکرد بستگی دارد. در بسیاری از کاربردهای صنعتی، اولین تعویض روغن پس از دوره آببندی انجام میشود و سپس طبق دستورالعمل سازنده و نتایج آنالیز روغن، برنامه تعویض تعیین میشود.
مهمترین عوامل عبارتاند از:
خیر. راندمان گیربکس به نوع طراحی، کیفیت ساخت و شرایط بهرهبرداری بستگی دارد. بهطور کلی، گیربکسهای هلیکال و خورشیدی راندمان بالاتری نسبت به گیربکسهای حلزونی دارند، اما انتخاب مناسب همیشه به نوع کاربرد و نیاز سیستم وابسته است.
سرعت ورودی، سرعت شفت متصل به موتور است و سرعت خروجی، سرعت شفتی است که توان را به ماشین منتقل میکند. اختلاف این دو سرعت توسط نسبت تبدیل گیربکس تعیین میشود و همین تغییر سرعت باعث تغییر گشتاور خروجی نیز میشود.
بله. بسته به نوع طراحی و آرایش چرخدندهها، برخی گیربکسها علاوه بر تغییر سرعت و گشتاور، جهت دوران محور خروجی را نیز تغییر میدهند. این ویژگی در بسیاری از ماشینآلات صنعتی و سیستمهای انتقال قدرت مورد استفاده قرار میگیرد.
برای انتخاب ظرفیت مناسب باید توان موتور، گشتاور موردنیاز، سرعت خروجی، نوع بار (ثابت، متغیر یا ضربهای)، ساعات کارکرد روزانه، شرایط محیطی و ضریب سرویس (Service Factor) را بهصورت همزمان بررسی کرد. انتخاب گیربکس صرفاً بر اساس توان موتور معمولاً منجر به کاهش عمر تجهیزات میشود.
خیر. هر نوع گیربکس برای کاربرد خاصی طراحی شده است. به عنوان مثال، گیربکس هلیکال برای انتقال نرم و راندمان بالا، گیربکس خورشیدی برای گشتاور زیاد، گیربکس حلزونی برای فضاهای محدود و گیربکس سایکلو برای بارهای ضربهای گزینههای مناسبی هستند.
راندمان از نسبت توان خروجی به توان ورودی به دست میآید و معمولاً بهصورت درصد بیان میشود.
راندمان (%) = (توان خروجی ÷ توان ورودی) × ۱۰۰
هرچه اصطکاک داخلی کمتر و کیفیت ساخت بالاتر باشد، راندمان گیربکس بیشتر خواهد بود.
افزایش صدای گیربکس میتواند به دلایل زیر باشد:
بررسی علت صدا در مراحل اولیه میتواند از خرابیهای پرهزینه جلوگیری کند.
لرزش معمولاً ناشی از عدم بالانس قطعات دوار، خرابی یاتاقانها، تاب داشتن شفت، نصب نامناسب، کوپلینگ معیوب یا همراستایی نادرست محورهای انتقال قدرت است.
نوع روغن به طراحی گیربکس، سرعت دوران، بارگذاری، دمای محیط و توصیه سازنده بستگی دارد. استفاده از روغن با ویسکوزیته مناسب و استانداردهای معتبر صنعتی نقش مهمی در افزایش عمر چرخدندهها و یاتاقانها دارد.
خیر. افزایش نسبت تبدیل باعث افزایش گشتاور خروجی میشود، اما همزمان سرعت خروجی کاهش مییابد. نسبت تبدیل باید بر اساس نیاز واقعی فرآیند انتخاب شود تا بین سرعت، گشتاور و راندمان تعادل برقرار گردد.
راهکارهای مؤثر عبارتاند از:
بله. حتی اگر گیربکس بدون مشکل کار کند، باید بهصورت دورهای سطح روغن، کیفیت روانکار، وضعیت آببندیها، دمای کاری، ارتعاشات، صدا و وضعیت یاتاقانها بررسی شود. سرویس پیشگیرانه معمولاً هزینه بسیار کمتری نسبت به تعمیرات اساسی دارد.
گیربکس صنعتی یک واحد انتقال قدرت مستقل است که به موتور متصل میشود، در حالی که موتور گیربکس (Gearmotor) مجموعهای یکپارچه از موتور الکتریکی و گیربکس است که بهصورت یک واحد طراحی و تولید میشود. انتخاب بین این دو به فضای نصب، نوع کاربرد، تعمیرپذیری و نیازهای پروژه بستگی دارد.
پیش از خرید، این موارد را بررسی کنید:
بله. انتخاب نامناسب نسبت تبدیل، ظرفیت یا نوع گیربکس میتواند باعث شود موتور خارج از محدوده بهینه خود کار کند. این موضوع علاوه بر افزایش مصرف انرژی، دمای کاری، استهلاک قطعات و هزینههای نگهداری را نیز افزایش میدهد.
شناخت عملکرد گیربکس به مهندسان و مدیران نگهداری کمک میکند تا گیربکس مناسب را انتخاب کنند، علت بسیاری از خرابیها را سریعتر تشخیص دهند، راندمان سیستم را افزایش دهند و هزینههای تعمیرات و توقف خط تولید را کاهش دهند.
محتوای این مقاله بر اساس اصول مهندسی مکانیک، استانداردهای بینالمللی طراحی چرخدنده، مستندات سازندگان معتبر گیربکس و تجربیات عملی در حوزه انتقال قدرت صنعتی تدوین شده است.
استانداردهای AGMA یکی از مهمترین مراجع طراحی، تحلیل و ارزیابی عملکرد چرخدندهها و گیربکسهای صنعتی هستند. این استانداردها موضوعاتی مانند ظرفیت بار، تنش خمشی، تنش تماسی، کیفیت ساخت، ضریب اطمینان و طول عمر دندهها را پوشش میدهند.
کاربرد در این مقاله:
این استاندارد روش محاسبه ظرفیت باربری چرخدندههای ساده و هلیکال را ارائه میدهد و یکی از معتبرترین مراجع مهندسی در طراحی گیربکس محسوب میشود.
کاربرد در این مقاله:
استاندارد ISO ۱۳۲۸ کیفیت ساخت و کلاس دقت چرخدندهها را تعریف میکند. هرچه دقت ساخت بالاتر باشد، صدا، لرزش و تلفات انرژی کمتر خواهد بود.
یکی از استانداردهای معتبر آلمان برای طراحی و تحلیل چرخدنده که هنوز در بسیاری از صنایع مورد استفاده قرار میگیرد و مبنای توسعه برخی استانداردهای ISO بوده است.
استاندارد مربوط به موتورهای الکتریکی که در انتخاب صحیح موتور و هماهنگی آن با گیربکس نقش مهمی دارد.
در تهیه این راهنما، مفاهیم فنی و اصول طراحی با بهرهگیری از مستندات منتشرشده توسط تولیدکنندگان شناختهشده صنعت انتقال قدرت نیز تطبیق داده شدهاند، از جمله:
نکته: این مقاله مستقل است و وابسته به هیچ برند خاصی نیست. نام این شرکتها صرفاً بهعنوان منابع معتبر فنی و مستندات مهندسی ذکر شده است.
این راهنما با هدف پاسخگویی به نیاز طیف گستردهای از کاربران صنعت تدوین شده است، از جمله:
این مقاله بر اساس ترکیبی از منابع علمی و تجربه عملی تدوین شده است و شامل:
| مورد | وضعیت |
|---|---|
| وضعیت مقاله | در حال بهروزرسانی مستمر |
| آخرین بازبینی | با هر تغییر فنی یا افزودن محتوای جدید بهروزرسانی میشود |
| سطح محتوا | مرجع تخصصی (Living Document) |
| زبان | فارسی |
| حوزه تخصصی | مهندسی مکانیک، انتقال قدرت و گیربکسهای صنعتی |
بهترین کار اخذ مشاوره از مهندسین این شرکت است
