آموزش شناخت بیرینگ بطور کامل و اجزا ء انواع بلبرینگ و رولبیرینگ و بطور کلی تمامی مدلهای بیرینگ ها و مشخصات و خواص بیرینگ ها جهت استفاده طراحان صنعتی در ایران و انجام محاسبات دقیقتر و یادگیری بیشتر دانشجویان و مهندسان خصوصا مکانیک برای طراحی ماشین آلات ، گیربکسها و تجهیزات صنعتی و کاربرد آنها و یاتاقانهای صنایع گوناگون از جمله نفت و پتروشیمی و پالایشگاه و صنایع فولاد سازی و ذوب آهن و معادن و غذایی و آلومینیوم و مس و سایر صنایع

با ابزار کمکی مونتاژ و دیسمونتاژ بیرینگ ها بیشتر آشنا شوید!!

واژه های مربوط به اجزای بیرینگ

1. رینگ داخل inner ring
2. رینگ خارجی outer ring
3. المانهای غلتان: ساچمه ، رولر سیلندریکال ، رولر سوزنی ، رولر مخروطی ، رولر بشکه ای ، رولر توروئیدی( کارب ) – roller element -ball , cylindrical roller , toroidal roller
4. قفسه – cage
5. تجهیزات آب بندی : آب بند ساخته شده از الاستومر ، تماس دار یا بدون تماس ، شیلد ساخته شده از ورق فولادی و بدون تماس – sealing device – seal made of elastomer , contact or non contact – shield – made of sheet steel , non contact
6. قطر خارجی رینگ خارج – outer ring outside dia
7. سوراخ رینگ داخلی – inner ring bore
8. قطر شانه رینگ داخل – inner ring shoulder dia
9. قطر شانه رینگ خارجی – outer ring shoulder dia
10. شیار رینگ ضربه گیر – snap ring groove
11. رینگ ضربه گیر – snap ring
12. سمت پیشانی رینگ خارجی – outer ring side face
13. شیار جای آب بند – seal anchorage groove
14. raceway رینگ خارجی – outer ring raceway
15. raceway رینگ داخلی – inner ring raceway
16. شیار آب بندی – seal groove
17. سمت پیشانی رینگ داخلی – inner ring side face
18. پخ رینگ – chamfer
19. قطر اصلی بیرینگ – bearing mean dia
20. عرض کلی بیرینگ – total bearing width
21. صفحه راهنما – guiding flange
22. صفحه حفاظتی – retaining flange
23. زاویه تماس – contact angle
24. واشر شافت – shaft washer
25. المان غلتان و قفسه مونتاژی – rolling element and cage assembly
26. رینگ نشسته در هوزینگ – housing washer
27. رینگ هوزینگ با سطح نشیمن کروی – housing washer with sphered seat surface
28. رینگ نشیمن – seat washer



آیا میدانید انواع بیرینگهای صنعتی اعم از بلبرینگ و رولبرینگ و مخروطی ، کف گرد ، بشکه ای یا اسفریکال و استوانه ای یا سیلندریکال در ماتسوکو قابل تعمیر و بازسازی هستند؟

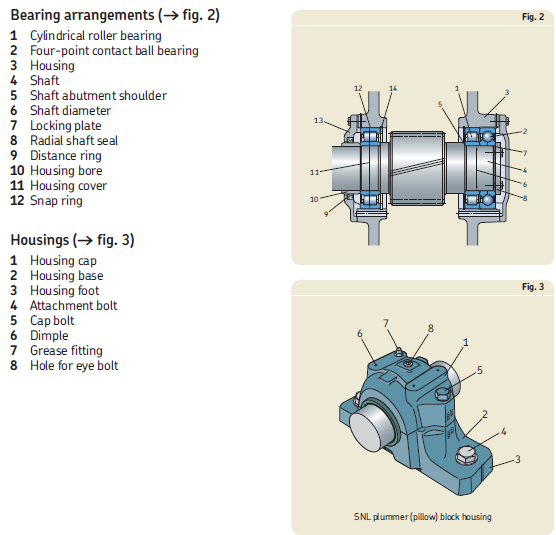

چیدمان بیرینگ نمونه در گیربکس ( شکل ۲ )

1. رولربیرینگ سیلندریکال – cylindrical roller bearing
2. بلبرینگ چهار نقطه تماس – four point contact ball bearing
3. هوزینگ – housing
4. شافت – shaft
5. شانه جابجایی شافت – shaft abutment shoulder
6. قطر شافت – shaft dia
7. صفحه قفل کننده رینگ – locking plate
8. آب بند شعاعی شافت – radial shaft seal
9. رینگ فاصله انداز – distance ring
10. سوراخ هوزینگ – housing bore
11. درپوش هوزینگ – housing cover
12. رینگ ضربه گیر – snap ring

هوزینگ ( شکل ۳ )

1. درپوش هوزینگ – housing cap
2. بدنه هوزینگ – housing base
3. پاشنه هوزینگ – housing foot
4. پیچ اصلی – attachment bolt
5. پیچ درپوش – cap bolt
6. گودی – dimple
7. گیریس خور – grease fitting
8. سوراخ برای آی بولت – hole for eye bolt

نمونه بیرینگ های شعاعی

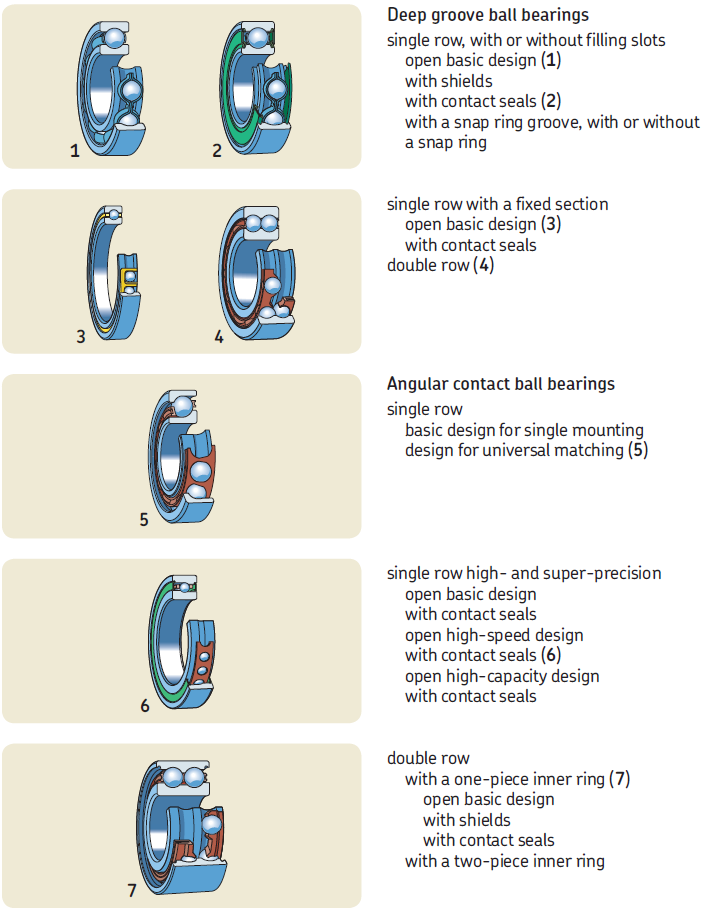

بلبرینگ Ball bearing

1. طرح پایه بلبرینگ شیار عمیق تک ردیفه با یا بدون شکاف ورودی باز – Deep groove ball bearing – single row
2. با شیلد با آب بند تماسی – with shields
3. تک ردیفه با طراحی باز – single row with fixed section
4. ۲ ردیفه با آب بند تماسی – double row with contact seal
5. بلبرینگ تماس زاویه ای تک ردیفه برای ماشینهای عمومی – Angular contact ball bearing
6. بلبیرینگ تماس زاویه ای تک ردیفه با دقت ویژه بالا طرح باز با آب بند تماسی و با طرح سزعت بالا آب بند تماسی – single row high and super precision
7. بلبرینگ تماس زاویه ای با رینگ یک تکه داخلی طرح باز با شیلد با آب بند تماسی با رینگ داخلی ۲ تکه – double row with one piece inner ring

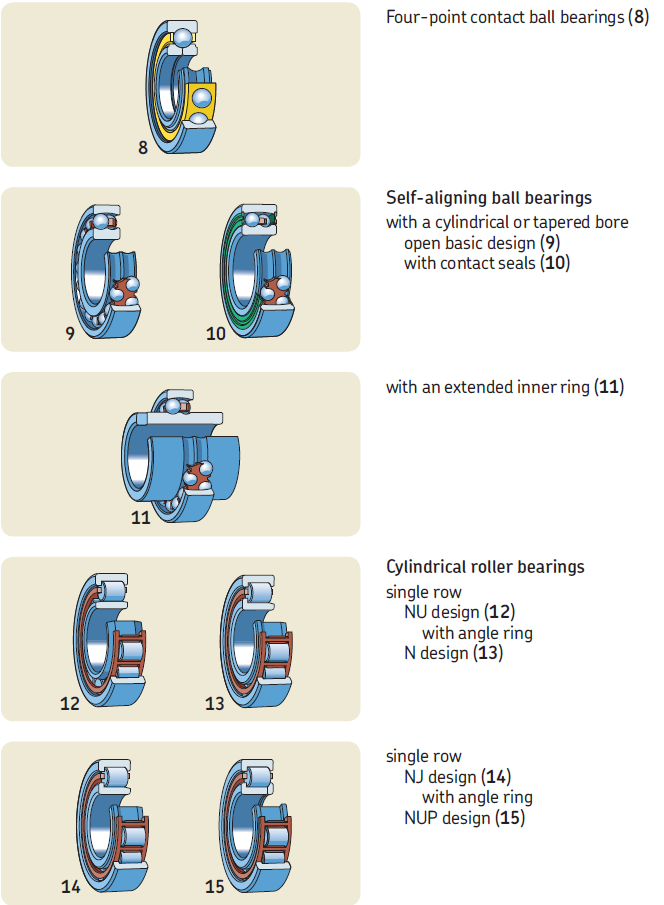

8. بلبرینگ ۴ نقطه تماس – four point contact ball bearing
9. بلبرینگ خود تنظیم با سوراخ سیلندریکال یا مخروطی رینگ داخلی طرح باز – self aligning ball bearing
10. با آب بند تماسی
11. با رینگ داخلی کشیده شده – with extended inner ring
12. رول بیرینگ سیلندریکال تک ردیفه طرح NU با رینگ زاویه ای – Cylindrical roller bearing
13. طرح N
14. تک ردیفه طرح NJ با رینگ زاویه ای
15. طرح NUP

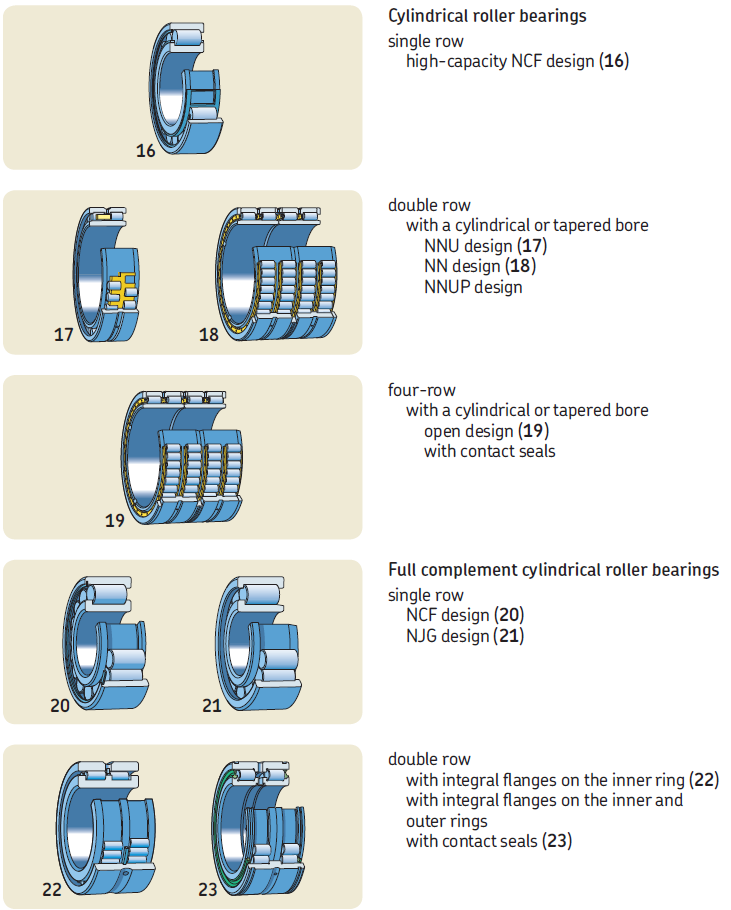

16- رولر بیرینگ تک ردیفه سیلندریکال ( رولبرینگ ) با ظرفیت بالا NCF design – high capacity cylindrical roller bearing single row

۱۷-همان با طرح NNU

۱۸-همان با طرح NN , NNUP

19- رولر بیرینگ تک ردیفه سیلندریکال بصورت ۴ ردیفه با سوراخ مخروطی یا سیلندریکال با و آب بند تماسی و یا طرح باز Four row with cylindrical or tapered bore

۲۰-سیلندریکال رولر بیرینگ تک ردیفه با اجزاء کامل full complement cylindrical roller bearing single row با طرح NCF

۲۱-همان با طرح NJG

۲۲-همان بصورت ۲ ردیفه با فلنجهای انتگرالی روی رینگ داخلی

۲۳-همان با فلنجهای انتگرالی روی رینگ داخلی و خارجی با آب بندهای تماسی



رولر بیرینگ سوزنی

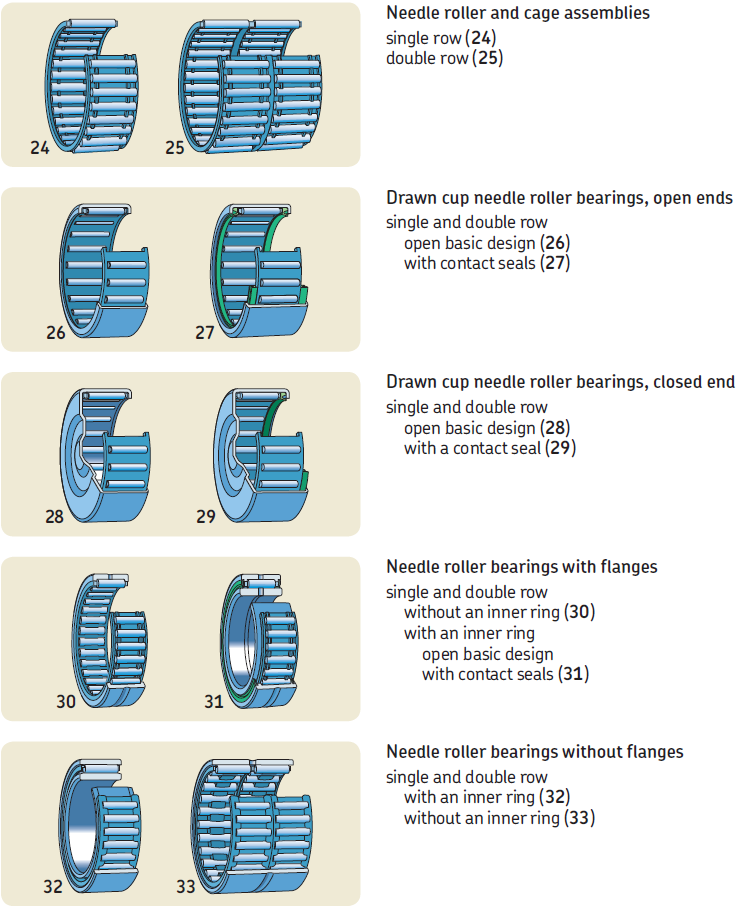

24-رولر بیرینگ سوزنی با قفسه مونتاژی تک ردیفه Needle roller bearing and cage assemblies

۲۵- همان بصورت ۲ ردیفه

۲۶-رولر بیرینگ سوزنی با فنجانی کشیده و انتهایی باز تک و دو ردیفه Drawn cup با طرح پایه باز

۲۷- همان با آب بند تماسی

۲۸-همان با انتهایی بسته تک و دو ردیفه طرح پایه باز

۲۹-همان با آب بند تماسی

۳۰-رولر بیرینگ سوزنی با فلنج ، تک و دو ردیفه بدون رینگ داخلی

۳۱-همان با رینگ داخلی طرح پایه باز با آب بند تماسی

۳۲-همان بدون فلنج ، تک و دو ردیفه با رینگ داخلی

۳۳-همان بدون رینگ داخلی

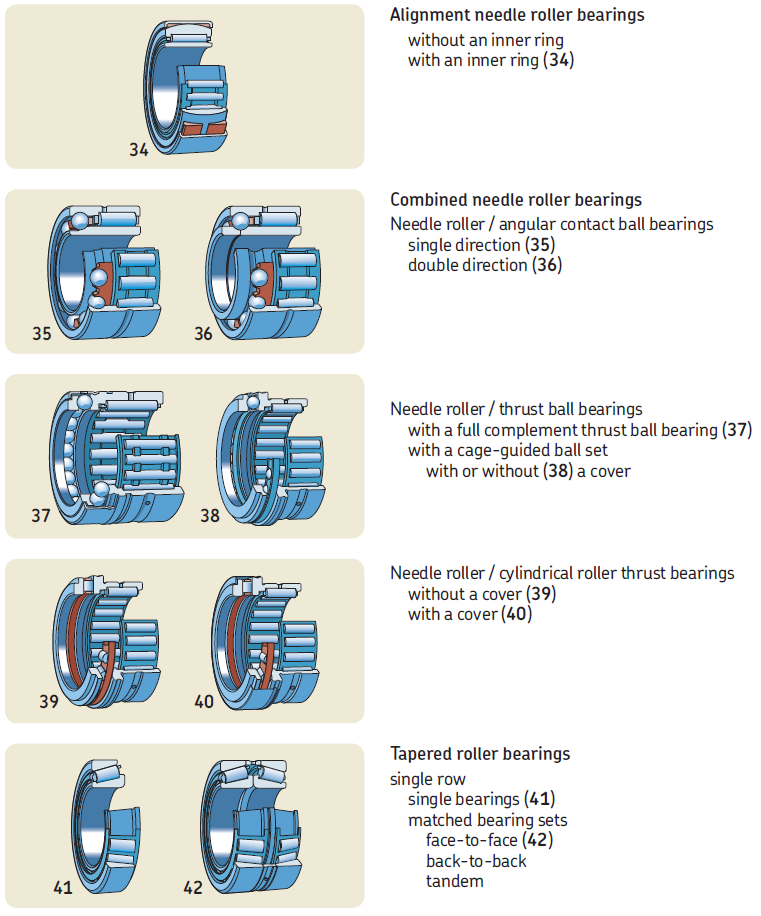

34-رولر بیرینگ سوزنی خود تنظیم بدون رینگ داخلی ، با رینگ داخلی – alignment needle roller bearing

۳۵-رولر بیرینگ سوزنی ترکیبی ، رولر سوزنی /بلبرینگ اماس زاویه ای تک جهته – combined needle roller bearing

۳۶-همان بصورت دو جهته – double direction

37-رولر سوزنی / بلبرینگ کف گرد با بلبرینگ بدون قفسه – needle roller / thrust ball bearing

۳۸-همان با بلبرینگ کف گرد با قفسه با یا بدون روکش

۳۹-رولر سوزنی / رولر بیرینگ کف گرد بدون روکش

۴۰-همان با روکش





رولبیرینگ مخروطی

۴۱- رولر بیرینگ مخروطی تک ردیفه ( تک بیرینگه ) – tapered roller bearing

۴۲-بیرینگ دوبل شده رو در رو یا پشت به پشت بصورت جفت شده – face to face , back to back

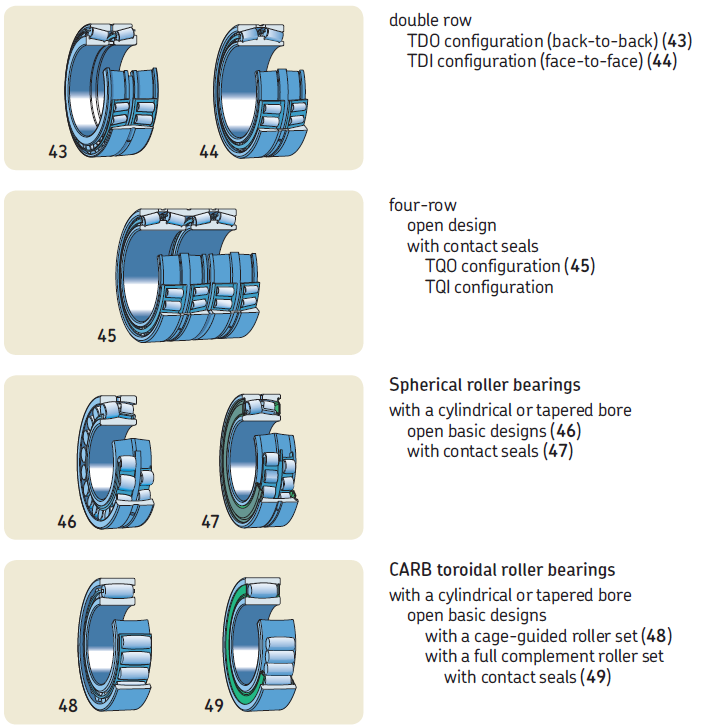

۴۳-بیرینگ مخروطی ۲ ردیفه با شکل TDO ( پشت به پشت )

۴۴- همان با شکل TDI ( رو در رو )

۴۵-رولر بیرینگ مخروطی ۴ ردیفه با آب بند تماسی طرح باز بصورت TQO و یا طرح TQI

رولبرینگ اسفریکال

46-رولر بیرینگ اسفریکال ( بشکه ای ) با سوراخ شافت سیلندریکال یا مخروطی طرح پایه باز – Spherical roller bearing

۴۷- همان با آب بند تماسی

رولبیرینگ کارب

48-رولر بیرینگ کارب با سوراخ شافت سیلندریکال یا مخروطی طرح پایه باز با قفسه تنظیم و هدایت رولر ها – Carb toroidal roller bearing

۴۹-بصورت بدون قفسه با آب بند تماسی

بلبرینگ کف گرد

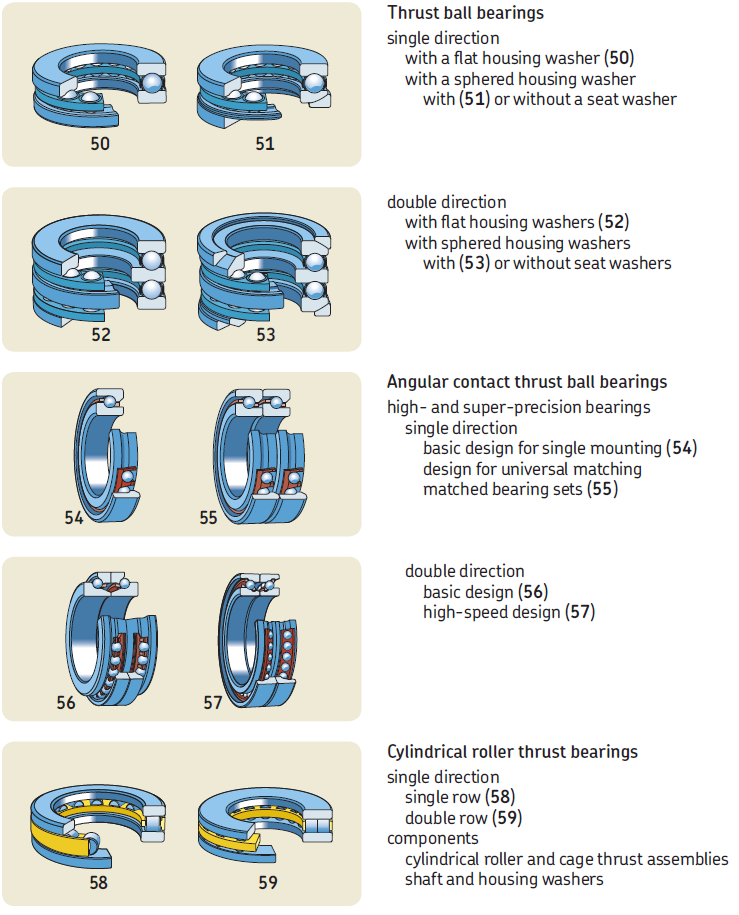

50-بلبیرینگ کف گرد تک ردیفه با نشیمن هوزینگ صاف – Thrust ball bearing – with flat housing washer

۵۱-همان با نشیمن هوزینگ اسفریکال ( بشکه ای ) یا بدون واشر نشیمن

۵۲-همان ، دو ردیفه با واشر نشیمن هوزینگ صاف

۵۳-با واشر نشیمن هوزینگ اسفریکال ( بشکه ای ) با یا بدون واشر نشیمن

بلبیرینگ تماس زاویه ای

54-بلبرینگ تماس زاویه ای کف گرد با دقت و کیفیت بالا تک ردیفه ، طرح پایه برای مونتاژ تکی

۵۵-طرح برای تنظیم جفت شده عمومی

۵۶-دو ردیفه طرح پایه

۵۷- طرح پر سرعت

رولبیرینگ کف گرد

58-رولبیرینگ سیلندریکال کف گرد تک ردیفه – Cylindrical roller thrust bearing

۵۹-همان ، دوردیفه ، اجزا رولر و قفسه بصورت کف گرد مونتاژی شافت و واشر های هوزینگ

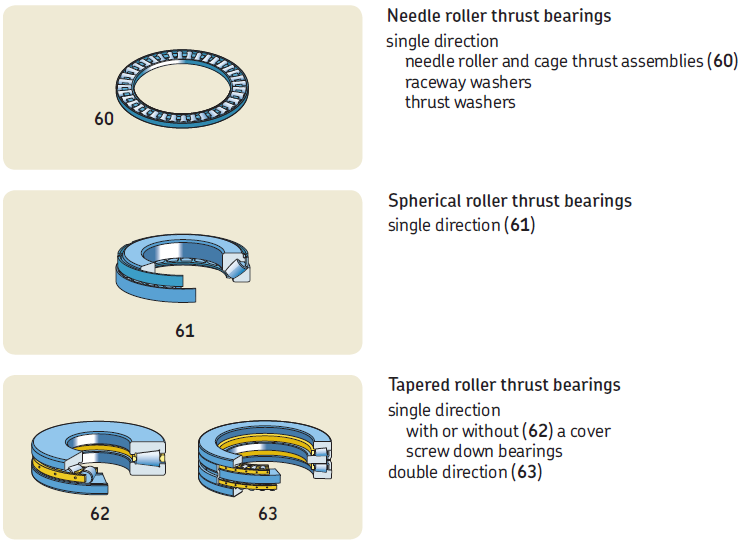

۶۰-رولر بیرینگ سوزنی کف گرد تک ردیفه بصورت رولرهای سوزنی و قفسه کف گرد مونتاژی ، رینگ های raceway و واشر های کف گرد – Needle roller thrust bearing

رولبرینگ کف گرد اسفریکال

61-رولر بیرینگ کف گرد اسفریکال ( بشکه ای ) تک ردیفه – Spherical roller thrust bearing

رولربیرینگ کف گرد مخروطی

62-رولر بیرینگ کف گرد مخروطی تک ردیفه با یا بدون پوشش پیچی بیرینگ – Tapered roller thrust bearing

۶۳- همان بصورت دو ردیفه

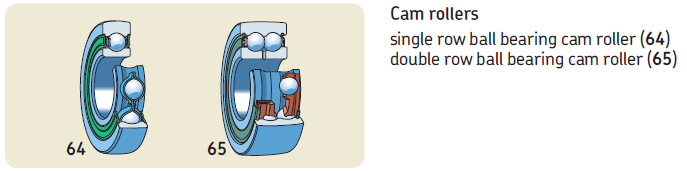

Cam Rollers

64-cam rollers با ساچمه بلبرینگ تک ردیفه

۶۵- همان ، دو ردیفه

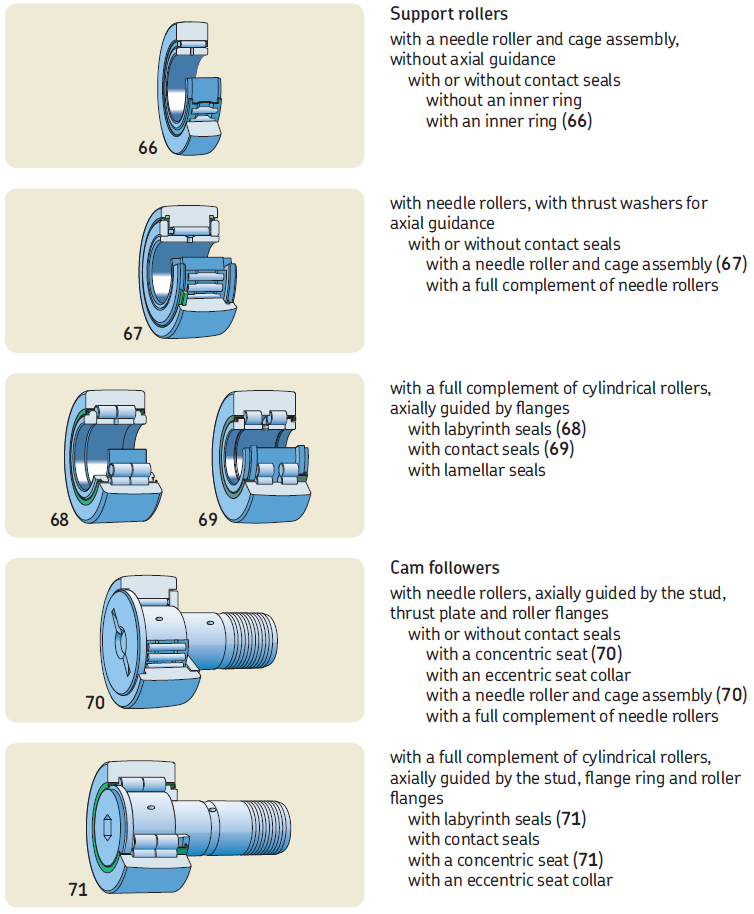

۶۶-ساپورت رولر با رولر سوزنی و قفسه مونتاژی بدون راهنمای محوری با یا بدون آب بند تماسی بدون رینگ داخلی یا با رینگ داخلی – Support roller

۶۷-همان با رولر سوزنی ، با واشرهای کناری برای تنظیم محوری با یا بدون آب بند تماسی ، و یا بدون قفسه برای رولرهای سوزنی

۶۸-همان با رولرهای سیلندریکال بدون قفسه با فلنجهای کناری تنظیم محوری با آب بند لابیرنت

۶۹- با آب بند تماسی با آب بند لاملار

Cam followers

70-cam follower با رولر سوزنی ، سری تنظیم محوری و صفحه کناری و فلنجهای رولر با یا بدون آب بند تماسی با نشیمن هم مرکز و یا با رولر و قفسه مونتاژی و یا بدون قفسه برای رولرهای سوزنی

۷۱- همان با رولرهای سیلندریکال بدون قفسه ، سری راهنمای محوری ، فلنج رینگ و فلنج رینگ با آب بند لابیرنت با آب بند تماسی با نشیمن هم مرکز یا غیر هم مرکز طوقی شکل

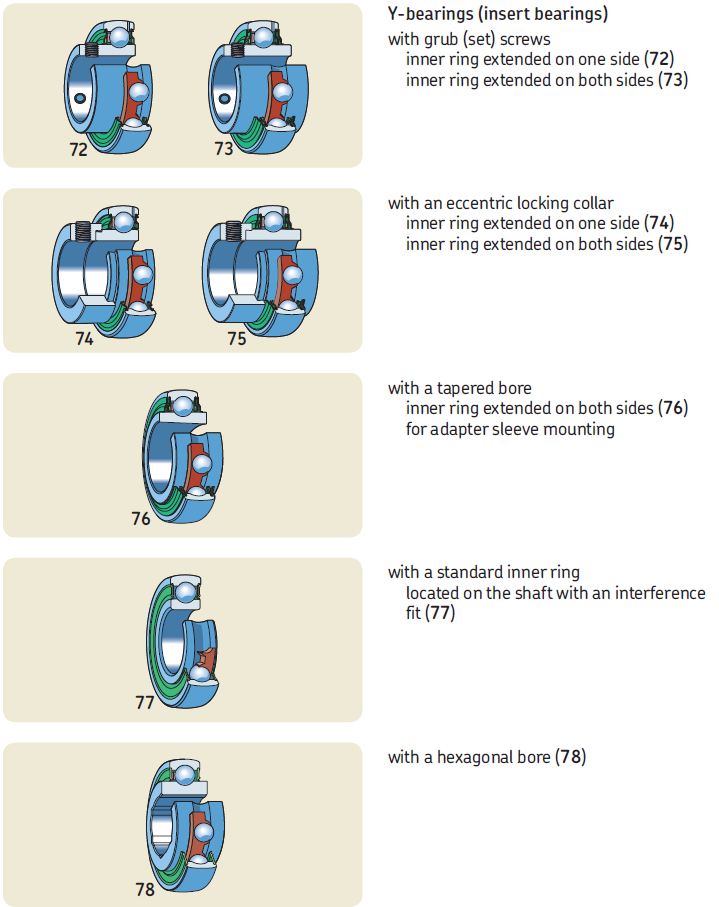

Y-bearing

72-اینسرت Insert بیرینگ ( Y-bearing ) با چنگ پیچی ، رینگ داخلی کشیده شده از یک طرف

۷۳-همان ، رینگ داخلی کشیده شده از دو طرف

۷۴-همان با طوق قفل کن غیر هم مرکز با رینگ داخلی کشیده شده از یک طرف

۷۵- همان با رینگ کشیده شده از دو طرف

۷۶-همان با سوراخ مخروطی و رینگ داخلی کشیده شده از دو طرف برای مونتاژ روی آداپتور اسلیو

۷۷-با رینگ داخلی استاندارد جانمایی شده روی شافت با یک انطباق مناسب

۷۸- همان با سوراخ شش گوش
